例4. (2005年肇庆市模拟)如图4所示，边长为L＝2m的正方形导线框ABCD和一金属棒MN由粗细相同的同种材料制成，每米长电阻为R₀＝1/m，以导线框两条对角线交点O为圆心，半径r＝0.5m的匀强磁场区域的磁感应强度为B＝0.5T，方向垂直纸面向里且垂直于导线框所在平面，金属棒MN与导线框接触良好且与对角线AC平行放置于导线框上。若棒以v＝4m/s的速度沿垂直于AC方向向右匀速运动，当运动至AC位置时，求(计算结果保留二位有效数字)：

图4

(1)棒MN上通过的电流强度大小和方向；

(2)棒MN所受安培力的大小和方向。

解析：(1)棒MN运动至AC位置时，棒上感应电动势为

线路总电阻。

MN棒上的电流

将数值代入上述式子可得：

I＝0.41A，电流方向：N→M

(2)棒MN所受的安培力：

方向垂直AC向左。

说明：要特别注意公式E＝BLv中的L为切割磁感线的有效长度，即在磁场中与速度方向垂直的导线长度。

［模型要点］

(1)力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，循环结束时加速度等于零，导体棒达到稳定运动状态。

(2)电学角度：判断产生电磁感应现象的那一部分导体(电源)→利用或求感应电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图。

(3)力能角度：电磁感应现象中，当外力克服安培力做功时，就有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。

［误区点拨］

正确应答导体棒相关量(速度、加速度、功率等)最大、最小等极值问题的关键是从力电角度分析导体单棒运动过程；而对于处理空间距离时很多同学总想到动能定律，但对于导体单棒问题我们还可以更多的考虑动量定理。所以解答导体单棒问题一般是抓住力是改变物体运动状态的原因，通过分析受力，结合运动过程，知道加速度和速度的关系，结合动量定理、能量守恒就能解决。

［模型演练］

1. (2005年大联考)如图5所示，足够长金属导轨MN和PQ与R相连，平行地放在水平桌面上。质量为m的金属杆ab可以无摩擦地沿导轨运动。导轨与ab杆的电阻不计，导轨宽度为L，磁感应强度为B的匀强磁场垂直穿过整个导轨平面。现给金属杆ab一个瞬时冲量I₀，使ab杆向右滑行。

图5

(1)回路最大电流是多少？

(2)当滑行过程中电阻上产生的热量为Q时，杆ab的加速度多大？

(3)杆ab从开始运动到停下共滑行了多少距离？

答案：(1)由动量定理得

由题可知金属杆作减速运动，刚开始有最大速度时有最大，所以回路最大电流：

(2)设此时杆的速度为v，由动能定理有：

而Q＝

解之

由牛顿第二定律及闭合电路欧姆定律

得

(3)对全过程应用动量定理有：

而所以有

又

其中x为杆滑行的距离所以有。

例3. (2005年上海高考)如图3所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成＝37°角，下端连接阻值为R的电阻。匀速磁场方向与导轨平面垂直。质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25。

图3

(1)求金属棒沿导轨由静止开始下滑时的加速度大小；

(2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；

(3)在上问中，若R＝，金属棒中的电流方向由a到b，求磁感应强度的大小与方向。(g＝10m/s²，°＝0.6，cos37°＝0.8)

解析：(1)金属棒开始下滑的初速为零，根据牛顿第二定律

　 ①

由①式解得　 　②

(2)设金属棒运动达到稳定时，速度为v，所受安培力为F，棒在沿导轨方向受力平衡：

　 ③

此时金属棒克服安培力做功的功率等于电路中电阻R消耗的电功率

　 ④

由③、④两式解得：

　 ⑤

(3)设电路中电流为I，两导轨间金属棒的长为l，磁场的磁感应强度为B

　 ⑥

　 ⑦

由⑥、⑦两式解得　 　⑧

磁场方向垂直导轨平面向上。

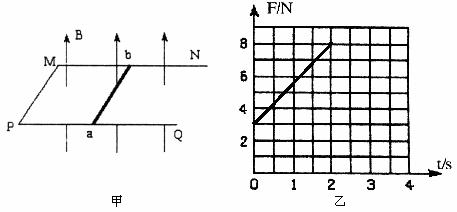

例2. (2005年南京市金陵中学质量检测)如图2甲所示，一个足够长的“U”形金属导轨NMPQ固定在水平面内，MN、PQ两导轨间的宽为L＝0.50m。一根质量为m＝0.50kg的均匀金属导体棒ab静止在导轨上且接触良好，abMP恰好围成一个正方形。该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中。ab棒的电阻为R＝0.10Ω，其他各部分电阻均不计。开始时，磁感应强度。

图2

(1)若保持磁感应强度的大小不变，从t＝0时刻开始，给ab棒施加一个水平向右的拉力，使它做匀加速直线运动。此拉力F的大小随时间t变化关系如图2乙所示。求匀加速运动的加速度及ab棒与导轨间的滑动摩擦力。

(2)若从t＝0开始，使磁感应强度的大小从B₀开始使其以＝0.20T/s的变化率均匀增加。求经过多长时间ab棒开始滑动？此时通过ab棒的电流大小和方向如何？(ab棒与导轨间的最大静摩擦力和滑动摩擦力相等)

解析：(1)当t＝0时，

当t＝2s时，F₂＝8N

联立以上式得：

(2)当时，为导体棒刚滑动的临界条件，则有：

则

例1. (2005年河南省实验中学预测题)如图1所示，，电压表与电流表的量程分别为0-10V和0-3A，电表均为理想电表。导体棒ab与导轨电阻均不计，且导轨光滑，导轨平面水平，ab棒处于匀强磁场中。

图1

(1)当变阻器R接入电路的阻值调到30，且用＝40N的水平拉力向右拉ab棒并使之达到稳定速度时，两表中恰好有一表满偏，而另一表又能安全使用，则此时ab棒的速度是多少？

(2)当变阻器R接入电路的阻值调到，且仍使ab棒的速度达到稳定时，两表中恰有一表满偏，而另一表能安全使用，则此时作用于ab棒的水平向右的拉力F₂是多大？

解析：(1)假设电流表指针满偏，即I＝3A，那么此时电压表的示数为U＝＝15V，电压表示数超过了量程，不能正常使用，不合题意。因此，应该是电压表正好达到满偏。

当电压表满偏时，即U₁＝10V，此时电流表示数为

设a、b棒稳定时的速度为，产生的感应电动势为E₁，则E₁＝BLv₁，且E₁＝I₁(R₁+R_并)＝20V

a、b棒受到的安培力为

F₁＝BIL＝40N

解得

(2)利用假设法可以判断，此时电流表恰好满偏，即I₂＝3A，此时电压表的示数为＝6V可以安全使用，符合题意。

由F＝BIL可知，稳定时棒受到的拉力与棒中的电流成正比，所以

。

2. (上海徐汇区诊断)如图7所示，质量分别为M和m(M>m)的小物体用轻绳连接；跨放在半径为R的光滑半圆柱体和光滑定滑轮B上，m位于半圆柱体底端C点，半圆柱体顶端A点与滑轮B的连线水平。整个系统从静止开始运动。设m能到达圆柱体的顶端，试求：

(1)m到达圆柱体的顶端A点时，m和M的速度。

(2)m到达A点时，对圆柱体的压力。

图7

答案：(1)

(2)

例3. 如图3所示，细绳绕过两个定滑轮A和B，在两端各挂一个重为P的物体，现在A、B的中点C处挂一个重为Q的小球，Q<2P，求小球可能下降的最大距离h。已知AB的长为2L，不计滑轮和绳之间的摩擦力及绳的质量。

图3

解析：选小球Q和两重物P构成的整体为研究对象，该整体的速率从零开始逐渐增为最大，紧接着从最大又逐渐减小为零(此时小球下降的距离最大为h)，如图4在整个过程中，只有重力做功机械能守恒。

图4

因重为Q的小球可能下降的最大距离为h，所以重为P的两物体分别上升的最大距离均为。

考虑到整体初、末位置的速率均为零，故根据机械能守恒定律知，重为Q的小球重力势能的减少量等于重为P的两个物体重力势能的增加量，即。

从而解得

[模型要点]

“滑轮”模型的特点为滑轮两侧的受力大小相等，在处理功能问题时若力发生变化，通常优先考虑能量守恒规律，也可采用转化法求解。

[误区点拨]

注意“死杆”和“活杆”问题。

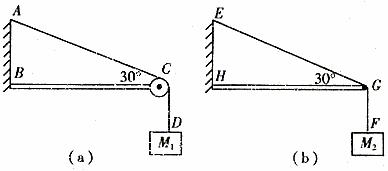

如：(2006年无锡统考)如图(a)轻绳AD跨过固定在水平横梁BC右端的定滑轮挂住一个质量为M₁的物体。∠ACB=30°；图(b)中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量为M₂的物体，求细绳AC段的张力F_TAC与细绳EG的张力F_TEG之比？

图5

解析：图(a)中绳AC段的拉力F_TAC＝M₁g

图(b)中由于F_TEGsin30°=M₂g，解得：

[模型演练]

1. 在图6所示的装置中，绳子与滑轮的质量不计，摩擦不计，悬点a与b之间的距离远大于两轮的直径，两个物体的质量分别为m₁和m₂，若装置处于静止状态，则下列说法错误的是(　　 )

A. 可以大于

B. 必定大于

C. 必定等于

D. 与必定相等

答案：C

图6

例2. 如图2所示在车厢中有一条光滑的带子(质量不计)，带子中放上一个圆柱体，车子静止时带子两边的夹角∠ACB=90°，若车厢以加速度a=7.5m/s²向左作匀加速运动，则带子的两边与车厢顶面夹角分别为多少？

图2

解析：设车静止时AC长为，当小车以向左作匀加速运动时，由于AC、BC之间的类似于“滑轮”，故受到的拉力相等，设为F_T，圆柱体所受到的合力为ma，在向左作匀加速，运动中AC长为，BC长为

由几何关系得

由牛顿运动定律建立方程：

代入数据求得

说明：本题受力分析并不难，但是用数学工具解决物理问题的能力要求较高。

例1. (2005年烟台市检测题)如图1所示，将一根不可伸长、柔软的轻绳左、右两端分别系于A、B两点上，一物体用动滑轮悬挂在轻绳上，达到平衡时，两段绳子间的夹角为，绳子张力为；将绳子右端移到C点，待系统达到平衡时，两段绳子间的夹角为，绳子张力为；将绳子右端再由C点移到D点，待系统达到平衡时，两段绳子间的夹角为，绳子张力为，不计摩擦，并且BC为竖直线，则(　　 )

A. 　　　　　　　　　　　　　 B.

C. 　　　　　　　　　　　　 D.

图1

解析：由于跨过滑轮上绳上各点的张力相同，而它们的合力与重力为一对平衡力，所以从B点移到C点的过程中，通过滑轮的移动，，再从C点移到D点，肯定大于，由于竖直方向上必须有，所以。故只有A选项正确。

例2. 如图3所示，某人通过一根跨过定滑轮的轻绳提升一个质量为m的重物，开始时人在滑轮的正下方，绳下端A点离滑轮的距离为H。人由静止拉着绳向右移动，当绳下端到B点位置时，人的速度为v，绳与水平面夹角为θ。问在这个过程中，人对重物做了多少功？

图3

解析：人移动时对绳的拉力不是恒力，重物不是做匀速运动也不是做匀变速运动，故无法用求对重物做的功，需从动能定理的角度来分析求解。

当绳下端由A点移到B点时，重物上升的高度为：

重力做功的数值为：

当绳在B点实际水平速度为v时，v可以分解为沿绳斜向下的分速度和绕定滑轮逆时针转动的分速度，其中沿绳斜向下的分速度和重物上升速度的大小是一致的，从图中可看出：

以重物为研究对象，根据动能定理得：

[实际应用]

小船渡河

两种情况：①船速大于水速；②船速小于水速。

两种极值：①渡河最小位移；②渡河最短时间。

例3. 一条宽度为L的河，水流速度为，已知船在静水中速度为，那么：

(1)怎样渡河时间最短？

(2)若，怎样渡河位移最小？

(3)若，怎样渡河船漂下的距离最短？

解析：(1)小船过河问题，可以把小船的渡河运动分解为它同时参与的两个运动，一是小船运动，一是水流的运动，船的实际运动为合运动。如图4所示。设船头斜向上游与河岸成任意角θ。这时船速在垂直于河岸方向的速度分量为，渡河所需要的时间为，可以看出：L、v_船一定时，t随sinθ增大而减小；当时，(最大)。所以，船头与河岸垂直。

图4

(2)如图5所示，渡河的最小位移即河的宽度。为了使渡河位移等于L，必须使船的合速度v的方向与河岸垂直，即使沿河岸方向的速度分量等于0。这时船头应指向河的上游，并与河岸成一定的角度θ，所以有，即。

图5

因为，所以只有在时，船才有可能垂直河岸渡河。

(3)若，则不论船的航向如何，总是被水冲向下游，怎样才能使漂下的距离最短呢？

如图6所示，设船头v_船与河岸成θ角。合速度v与河岸成α角。可以看出：α角越大，船漂下的距离x越短，那么，在什么条件下α角最大呢？以v_水的矢尖为圆心，v_船为半径画圆，当v与圆相切时，α角最大，根据

图6

船头与河岸的夹角应为，船沿河漂下的最短距离为：

此时渡河的最短位移：

误区：不分条件，认为船位移最小一定是垂直到达对岸；将渡河时间最短与渡河位移最小对应。

[模型要点]

处理“速度关联类问题”时，必须要明白“分运动”与“合运动”的关系：

(1)独立性：一物体同时参与几个分运动时，各分运动独立进行，各自产生效果()互不干扰。

(2)同时性：合运动与分运动同时开始、同时进行、同时结束。

(3)等效性：合运动是由各分运动共同产生的总运动效果，合运动与各分运动同时发生、同时进行、同时结束，经历相等的时间，合运动与各分运动总的运动效果可以相互替代。

功是中学物理中的重要概念，它体现了力对物体的作用在空间上的累积过程，尤其是变力做功中更能体现出其空间积累的过程。所以在处理变力功可采用动能定律、功能原理、图象法、平均法等。

[模型演练]

(2005祁东联考)小河宽为d，河水中各点水流速度大小与各点到较近河岸边的距离成正比，，x是各点到近岸的距离，小船船头垂直河岸渡河，小船划水速度为，则下列说法中正确的是(　　 )

A. 小船渡河的轨迹为曲线

B. 小船到达离河岸处，船渡河的速度为

C. 小船渡河时的轨迹为直线

D. 小船到达离河岸处，船的渡河速度为

答案：A

例1. 如图1所示，人用绳子通过定滑轮以不变的速度拉水平面上的物体A，当绳与水平方向成θ角时，求物体A的速度。

图1

解法一(分解法)：本题的关键是正确地确定物体A的两个分运动。物体A的运动(即绳的末端的运动)可看作两个分运动的合成：一是沿绳的方向被牵引，绳长缩短。绳长缩短的速度即等于；二是随着绳以定滑轮为圆心的摆动，它不改变绳长，只改变角度θ的值。这样就可以将按图示方向进行分解。所以及实际上就是的两个分速度，如图1所示，由此可得。

解法二(微元法)：要求船在该位置的速率即为瞬时速率，需从该时刻起取一小段时间来求它的平均速率，当这一小段时间趋于零时，该平均速率就为所求速率。

设船在θ角位置经△t时间向左行驶△x距离，滑轮右侧的绳长缩短△L，如图2所示，当绳与水平方向的角度变化很小时，△ABC可近似看做是一直角三角形，因而有，两边同除以△t得：

即收绳速率，因此船的速率为：

图2

总结：“微元法”。可设想物体发生一个微小位移，分析由此而引起的牵连物体运动的位移是怎样的，得出位移分解的图示，再从中找到对应的速度分解的图示，进而求出牵连物体间速度大小的关系。

解法三(能量转化法)：由题意可知：人对绳子做功等于绳子对物体所做的功。人对绳子的拉力为F，则对绳子做功的功率为；绳子对物体的拉力，由定滑轮的特点可知，拉力大小也为F，则绳子对物体做功的功率为，因为所以。

评点：①在上述问题中，若不对物体A的运动认真分析，就很容易得出的错误结果；②当物体A向左移动，θ将逐渐变大，逐渐变大，虽然人做匀速运动，但物体A却在做变速运动。

总结：解题流程：①选取合适的连结点(该点必须能明显地体现出参与了某个分运动)；②确定该点合速度方向(物体的实际速度为合速度)且速度方向始终不变；③确定该点合速度的实际运动效果从而依据平行四边形定则确定分速度方向；④作出速度分解的示意图，寻找速度关系。
