5.

(1)500　　　

(2)V₂　 A₂　　

4．

(1)A　　

(2)0.900　 12

(3)①如图所示　　　　　　　 　　　　　　　　　　　　　　　　　

②(4分)

3．Ⅰ

(1)B (2分)　　　

　(2)ABFG (2分)、

(3 ) 1.47% (1分)　　 在误差允许的范围内动量守恒(1分)

(4)不是，因为下落的时间不一定是1秒，(2分)

Ⅱ．(1)R₁或G (3分)

(2) 作图(6分)

如果只用一只电压表扣除4分，

如果只使用一只电流表A₂则扣除2分

如果使用限流式除3分

做与不做要有区分)

2．

⑴ (a)　 a接地，b接y输入(4分)　　 (b)　 B(3分)

⑵ (a)600Ω (3分)　　　　　 　　　　　(b)≈6Ω(3分)　

　(c)如图(4分)

1．

(1)13.26mm

(2)电压表的量程小于小灯炮的额定电压，可串联定值电阻R₀ 改装成量程为9V的电压表．小灯泡的额定电流约为I_灯=0.5A，电阻大约为R_灯=12Ω≤15kΩ，所以应将电流表外接．实验电路如图所示．　

⑵电压表示数调为2V，小灯泡额定功率为6I(W)　

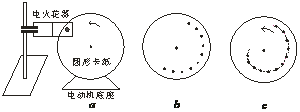

10．如图a所示为测量电动机匀速转动时角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动，在圆形卡纸的一侧垂直安装一个改装了的电火花计时器，已知它可以每隔相同的时间T，在圆形卡纸上留下一个圆形斑点。

(1)请将下列实验步骤按先后排序______________。

①使电火花计时器与圆形卡保持良好接触

②接通电火花计时器的电源，使其工作起来

③启动电动机，使圆形卡纸转动起来

④关闭电动机，拆除电火花计时器；研究卡纸上留下的一段痕迹，如图b所示。写出角速度ω的表达式，代入数据，得出ω的测量值。

(2)要得到角速度ω的测量值，还缺少一种必要的测量工具，它是：(　　　 )

A．秒表

B．毫米刻度尺

C．圆规

D．量角器

(3)写出ω____________的表达式，并指出表达式中各个物理量的意义：______________。

(4)为了避免卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动。则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线，如图c所示。这对测量结果有影响吗？

____________________。

2009年高考三轮冲刺物理题型专练系列

实验题部分(八)答案

实验题

9．热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在温度为t₁=50°C时的伏安特性曲线和t₂=80°C时的伏安特性曲线，要求特性曲线尽可能完整，已知常温下待测热敏电阻的阻值约5~6Ω，且随温度的升高而减小．备用的仪表和器具有：保温杯、盛有冷水水杯、盛有热水的水杯、电源(电动势为3V、内阻可忽略)、电压表、电流表(量程为0.6A)、电流表(量程为3A)、滑动变阻器、开关、导线若干．

⑴在给定的方框中画出实验电路图．

⑵应选用________A的电流表．

⑶实验过程可分为如下操作步骤：

a．接通电路，调节滑动变阻器，多次记录电流表和电压表的值；

b．往保温杯中缓慢加入热水，并同步搅动均匀，直到温度稳定在t₁ ；

c．往保温杯内加入一定量的冷水，将热敏电阻和温度计插入保温杯中；

d．往保温杯中加入一些热水，待温度稳定在t₂；

e．在同一个坐标系中绘出两个温度下，热敏电阻的伏安特性曲线；

f．重复a；

将每一步骤前的字母按正确的操作顺序填写：　　　　 　　　　　　　　　　．　

8.某同学在做多用电表测电阻的实验中：

(1)测量某电阻时，用×10Ω档时，发现指针偏转角度过大，他应该换用____________档(填×1Ω档或×100Ω档)，换档后，在测量前要先_________________。

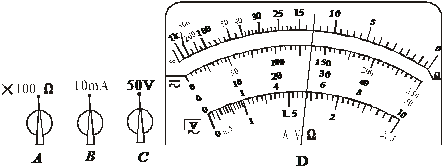

(2)如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

若用A档测量，指针偏转如D，则读数是________；

若用B档测量，指针偏转如D，则读数是________；

若用C档测量，指针偏转如D，则读数是________。

7.现要测量某一待测电阻R_x的阻，给定的器材有：

A.待测电阻R_x：阻值约为200Ω；

B.电源E：电动势约为1.5V，内阻可忽略不计；

C.电流表A₁：量程为0~10mA，内电阻r=20Ω；

D.电流表A₂：量程为0~20mA，内电阻约为8Ω；

E.定值电阻R₀：阻值R₀=80Ω；

F.滑动变阻器R：最大阻值为50Ω；

G.单刀单掷开关S，导线若干。

(1)为了测量电阻R_x，请设计实验电路原理图，画在

虚线框内，要求：①测量结果尽量准确；

②在实验过程中电表的示数从零开始变化。

(2)若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则R_x的表达式为：

R_x　　　　　　　　 (用I₁、I₂、R₀、r表示)

6.用如图所示仪器测量其量程为

800mV的电压表的内阻R_V，R_V约为900Ω，

某同学的实验步骤是：

a.按电路图正确连好电路，将滑动变阻器

滑片滑至最右端，电阻箱阻值调至最大。

b.合上开关S₁，打开开关S₂，调节电阻箱

R的阻值和滑动变阻器R₁的滑片位置，使得电压表指针指到满刻度的一半。

c.合上开关S₁和S₂，调节滑动变阻器R₁的滑片位置，使电压表的指针指到满刻度。

d.读出电阻箱接入电路中的电阻值R，即为电压表内内阻R_V的大小。

e.断开开关S₁和S₂。

可供选择的器材有：

A.待测电压表：量程为800mV，内阻约为900Ω

B.滑动变阻器：最大阻值200Ω，额定电流1A

C.滑动变阻器：最大阻值10Ω，额定电流2A

D.电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ω

E.电阻箱：最大阻值99.9Ω，阻值最小改变量为0.1Ω

F.电池组：电动势约为12V，内阻约为1Ω

以及导线和开关等.

按照这位同学的设计方法，回答下列问题.

(1)为了使测量比较准确，除了电池组、导线、开关和待测电压表外，从上述器材中还应选用的器材是　　　　　 　　 (用器材前的序号字母表示).

(2)在这些器材的实物图上，用笔画线表示导线，连接成测量电路.

(3)在上述实验步骤中，有遗漏或错误的步骤，请改于下面；请将正确的实验步骤按合理的顺序排列　　　　　　 　　　　　　 .

(4)对于用上述方法测出的电压表内阻的测量值和真实值R_V及测量误差，下列说法中正确的是

A. >R_V

B.若R_V越大，测量值相对于真实值R_V的误差就越大

C. <R_V

D.若R_V越大，测量值相对于真实值R_V的误差就越小
