1、考查处理数据的能力，要注意作图时选取合适的标度和电压的起点，计算斜率时注意图线在纵轴上的接距的意义；

3、安培表内接法的误差分析；如图10-7-3

图10-7-3

由于电流表的分压作用：∵U_真=U_测+U_A= U_测+IR_A，R_A为电流表的内阻。这样在U-I图上对应每一个I应加一个修正值U_A=IR_A，由于R_A很小时，U_A趋于零，I增大，U_A也增大。理论与测量值的差异如图所示。

由图可知：E_测=E_理，r_测=r_真+R_A>r_真。

2、安培表外接法的误差分析；如图10-7-2

图10-7-2

U=E–Ir中I必须是流过电源的电流，。而本实验用如图甲所示的电路是存在系统误差的，这是由于电压表分流I_V，使电流测量值小于电池的输出电流I_真。

1、　 实验原理：闭合电路欧姆定律_{,如图10-7-1示。}

2.必须使用分压式的几种情况:

(1)Rx上电压或电流从零开始调节；

(2)限流接法中电流或电压超过电表量程或电阻所允许最大值；

(3)变阻器阻值远小于待测电阻阻值。

例1．某同学欲测一个未知电阻的阻值，可供选择的仪器有：电流表A，量程有10mA和0.6A两种，电压表V，量程有3V和15V两种，电源电压为4.5V．该同学先按图10-6-6接好电路，闭合S₁后，把开关S₂拨至a时发现，两电表的指针偏转都在满偏的4/5处，再把S₂拨至b时发现，电压表的指针偏角几乎不变，而电流表的指针偏转到满偏的3/4处．则该同学在实验中：

　　 (1)所选电压表的量程为________；

　　 (2)所选电流表的量程为________；

(3)被测电阻R_x＝________。

解析：把开关S₂拨至a时，两电表的指针偏转都在满偏的4/5处，说明电压表量程为3V，电压值为2.4V；再把S₂拨至b时，电压表的指针偏角几乎不变，而电流表的指针偏转到满偏的3/4处，说明电压表的分流作用显著，是大电阻，故电流表量程为10mA。采用内接法，电流值为7.5 mA，R_x＝320Ω。

变式训练1：一个定值电阻，其阻值约在40-50Ω之间，现需要测量其阻值。给出的实验器材有：

　　 电池组E　 电动势9V，内阻约为0.5Ω

　 电压表V　 量程0-10V，内阻20KΩ

　 电流表A₁ 　量程0-50mA，内阻约为20Ω

　 电流表A₂　 量程0-300mA，内阻约为4Ω

　 滑动变阻器R₁，阻值范围0-100Ω，额定电流1A

　 滑动变阻器R₂，阻值范围0-1700Ω，额定电流0.3A

　 电键S、导线若干

　 如图10-6-7所示有两种电路可供选择。

　　 测量中为了减小测量误差，实验所用电流表应为　　　 (填代号)，滑动变阻器应为　　　　 (填代号)。实验中应选用图　　　　 所示电路图。

提示：A₂ ； R₁；甲。因为电路的最大电流为9/40A=0.225A，故电流表选A₂；采用现流式接法时，滑线变阻器比待测电阻大或差不多就行，100Ω的电阻可将待测电阻上的电压降到约3V，故滑线变阻器选R₁；因，属于小电阻，故用外接法，选甲电路。)

例2．有一个小灯泡上标有“3V，0.2A”字样，现要测该灯泡的伏安特性曲线，有下列器材可供选用：

A、电压表(0-3V，内阻1KΩ)

B、电压表(0-15V，内阻Ω)

C、电流表(0-0.3A，内阻2Ω)

D、电流表(0-0.6A，内阻0.5Ω)

E、滑动变阻器(10Ω，1A)

F、滑动变阻哭器(1000Ω，0.5A)

G、直流电源(6V，内阻不计)

另有开关一个，导线若干。

　　 (1)实验中电压表应选_---------，电流表应选_--------，滑动变阻器应选_--------。(只填器材的字母代号)。

(2)在下面的虚线框中画出实验电路图，要求电流、电压能从零开始变化。

(3)根据你设计的电路图，将下图10-6-8中的实物连接成实验用的电路。

解析：　　 (1)A、C、E．

(2)因要求电流、电压能从零开始变化，故滑线变阻器采用分压式接法，而灯泡的电阻很小，选用安培表外接。电路如图10-6-9甲。

(3)如图10-6-9乙

图10-6-9

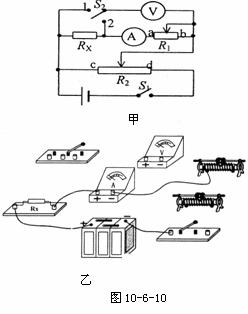

例3．用图10-6-10甲所示的电路测电阻时可消除原理误差。

　　 (1)提供选择的实验步骤如下：

　　 A．将R₁的滑片靠近b端，将R₂的滑片靠近c端，闭合S₁。

　　 B．将R₁的滑片靠近a端，将R₂的滑片靠近d端，闭合S₁。

　　 C．将S₂与1接通，调R₁和R₂使电压表和电流表示数适当，并记下示数：U₁、I₁。

　　 D．再将S₂与2接通，调R₁和R₂使电压表和电流表示数适当，并记下示数：U₂、I₂。

　　 E．再将S₂与2接通，调R₂使电压表和电流表示数适当，并记下示数：U₂、I₂。

选出正确步骤并排出合理顺序为　　　　　　　 。

　　 (2)测量值表达式为R_X=　　　　　 (用U₁、I₁、U₂、I₂表示)

　　 (3)为使实验尽量准确，并便于调节，变阻器R₂应选用　　　　　

A．滑动变阻器：0-50Ω

B．滑动变阻器：0-1000Ω　　　　　　　　　　　　　　

答 案：(提示：(1)ACE

(2)因，，故有

(3)在分压式接法中，滑线变阻器选择较小的，故选A》

第7课时　　 测电源的电动势和内阻

1．判断电阻大小的方法:

(1)常识：几欧姆阻值的电阻是小电阻，上千欧姆阻值的电阻是大电阻，如测金属丝电阻率实验中金属丝的电阻是小电阻，再如测小电珠伏安特性曲线实验中小电珠的电阻是小电阻。

(2)比较与:

若，则为大电阻采用内接法；

若，则为小电阻采用外接法。

(3)试触法: 用P端分别接a和b，看伏特表和安培表的示数变化情况。如图10-6-5.

若伏特表示数变化显著，说明安培表分压作用大，为小电阻，采用外接；

若安培表示数变化显著，说明伏特表分流作用大，为大电阻，采用内接。

2. 分压式: 如图10-6-4

(1)电压调节范围：

(2)　　　 在R_滑较小时，电压调节范围较大，可选此法。

测量电阻的方法很多，如：粗略的测量可用欧姆表，较精确的测量可用等效法、电桥法、伏安法等。由于伏安法不仅考查了基本仪器(电流表、电压表、滑线变阻器等)的使用，考查了部分电路的欧姆定律及串、并联的规律，而且还可以考查在不同条件下合理选择电路、控制实验条件的能力。另外，伏安法测电阻与测小电珠的伏安特性曲线、测灯泡在不同电压下的功率有相同或相似的方法，便于考查学生运用所学实验的原理、器材和方法去解决其他的问题的迁移能力。伏安法还可以和电流表的改装等实验联合出题，有很广泛的考查空间，是高考的热点。

1. 限流式: 如图10-6-3

(1)电压调节范围：

(2)在R_滑较大时，电压调节范围较大，可选此法。

2. 外接法: 如图10-6-2:

(1) 引起误差的原因：伏特表分流作用，造成I值比通过Rx的真实电流大。

(2)测量值：，

当时

(3)选择：适合测小电阻。

1．内接法如图10-6-1:

(1)引起误差的原因：安培表分压作用，造成U值比Rx上的真实电压大。

(2)测量值：，当时

(3)选择：适合测大电阻。
