9、Ⅰ用如图所示的装置进行验证动量守恒的以下实验：

(1)先测出滑块A、B的质量M、m及滑块与桌面的动摩擦因数，查出当地的重力加速度g；

(2)用细线将滑块A、B连接，使A、B间的弹簧处于压缩状态，滑块B紧靠在桌边；

(3)剪断细线，测出滑块B做平抛运动落地时的水平位移为s₁，滑块A沿桌面滑行距离为s₂．

　　 为验证动量守恒，写出还须测量的物理量及表示它的字母___________．如果动量守恒，须满足的关系是_________________．

Ⅱ．一只量程为1V、内阻R_V约900的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正，实验室提供了以下可供选择的器材：

A.待测电压表V；B标准电压表V₁(量程1V)；C滑动变阻器(最大阻值1000，额定电流1A)；D滑动变阻器(最大阻值10)；E电阻箱(最大阻值999.9,阻值最小改变量0.1);F电阻箱(最大阻值99.9,阻值最小改变量0.1)；G电池组(电动势3V，内阻约为1)；另外还有导线和开关若干。

(1)为了用半偏法测该电压表的内阻，某同学设计了两种电路(甲、乙所示)要测量精确，应选　　　　 电路。在器材的选择上，除了电池组、导线、开关和待测电压表之外，还应从提供的器材中选

　　　　　　　　 (用器材前的序号字母表示)

用上述方法测得的内阻R_V　　 电压表的真实值(填大于、小于或等于)

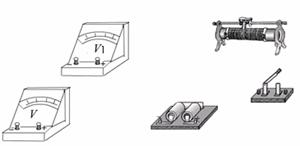

(2)要求电压表的每根刻度线都校正，请连好电路图。

8.(1)在测定玻璃折射率的实验中，根据测得的入射角和折射角的正弦值，画出了如图所示的图线，由图可知该玻璃的折射率n =　　　　 　；当光线由该玻璃射入真空中时，临界角C =　　　　　　 。(用反三角函数表示)

(2)有一根细长而均匀的金属管线样品，横截面如图甲所示。此金属管线长约30㎝，电阻约10。已知这种金属的电阻率为，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积，现有如下器材可选：

　 A．毫米刻度尺　　　　　　　　 B．螺旋测微器

C．电流表A1(600mA, 1.0)　 D．电流表A2(3A,0.1)

　 E．电压表V(3V,6K)　　　 F．滑动变阻器R1(2K,0.5A)

　 G．滑动变阻器R2(10,2A)　 H．蓄电池E(6V,0.05)

　 I．开关一个，带夹子的导线若干

①上列器材中，应选用的器材有　　　　　　　　　　　　　　　 　(只填代号字母)。

　 ②在上面方框中画出你所设计的电路图，并把图乙的实物连成实际测量电路，要求尽可能测出多组有关数值。

　 ③实验中要测量的物理量有：　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

④计算金属管线内部空间截面积的表达式为：　　　　　　　　 。

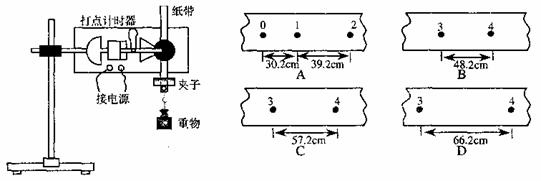

7．(1)利用图中所示的装置，在做“测量重力加速度”的实验中，得到了几条较为理想的纸带。已知每条纸带上每5个点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，……。由于不小心，纸带都被撕断了，如图所示，根据给出的A、B、C、D四段纸带回答：

　　　　 ①在B、C、D三段纸带中选出从纸带A上撕下的那段应该是　　　 　(填字母)

　　　　 ②纸带A上，打点1时重物的速度是　　　　 　m/s(结果保留三位有效数字)。

③当地的重力加速度大小是　　　　 　m/s²(结果保留三位有效数字)。该地区的

地形可能为　　　　　　　 　(填“高山”或“盆地”)。

(2)现仅有以下器材：

　　　　 电流表A₁：量程0.2A　　　　　　　 电流表A₂：量程0.02A

　　　　 电压表V₁：量程3.0V　　　　　　　 电压表V₂：量程100.0V

　　　　 滑动变阻器R：0~10Ω　　　　　　 电阻箱R₀：0~9999.9Ω，0.1A

　　　　 蓄电池组E：电动势E=6V，内阻r约0.1Ω　 电键S及导线若干

.

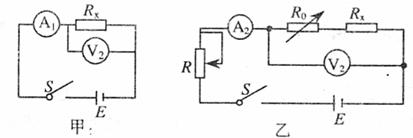

为较准确测定一电阻值R_x约1.2Ω的电阻丝的阻值，已有甲、乙两位

学分别设计了甲、乙两个电路图来测量R_x。但甲、乙两电路设计均有不

理之处，请指出存在的两处问题。

①．甲图不合理之处：　　　　 　，　　　　 　。

②．乙图不合理之处：　　　　 　，　　　　 　。

③．请设计一个实验用的较合理的电路图，画在规定方框内，

④写出R_x的计算公式。(说明公式中各物理的意义)

R_x=　　　 　；各量的意义是：　　　　　　　　　　　　　　　　　　　　　 。

6、实验题

(1)用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为　　　　　 m,用分度为0.05mm的游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为　　　　 m。

(2)某同学运用下列实验器材：电压表一只，电流表一只，滑动变阻器，电池组，电键，导线若干，做测定小灯泡功率的实验，得到如下一组U和I的数据：

①　　 根据提供的实验器材，在甲图中画出实验电路原理图。

②在乙图中画出小灯泡的I-U图线。

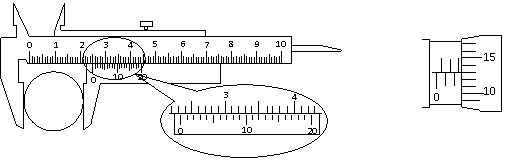

5. ⑴(6分)下左图是用游标卡尺测量某金属圆筒外径的示意图，由图中可以读出该圆筒外径的测量值为_________cm。下右图是用螺旋测微器测量某金属棒直径的示意图，读出该金属棒直径的测量值为______mm。

(2)某同学要用“伏安法”测定一个待测电阻(阻值约为200Ω)的阻值，实验室提供了如下器材：

电池组E(电动势为3V，内阻不计)；

电流表₁(量程为0-10mA，内阻约为40Ω-60Ω)；

电流表₂(量程为0-500μA，内阻为1000Ω)；

滑动变阻器R₁(阻值范围为0-20Ω，额定电流为2A)；

电阻箱R₂(阻值范围为0-9999Ω，额定电流为1A)；

开关S，导线若干．

请你帮助该同学完成实验中的下述问题(实验中应尽可能的考虑更加准确地测量的阻值)：

(1)上述器材中缺少电压表，需选一只电流表将它改装成电压表。请在图甲所示方框中画出将电流表改装成电压表的电路原理图，并在图中标明所用器材的代号。

(2)请在图乙的方框中画出测量阻值的电路图，并在图中标明各器材的代号．

甲　　　　　　　　　　　　　　　　　　　　　　 乙

(3)实验中，将电阻箱R₂的阻值调为4000Ω，再调节滑动变阻器R₁，使两表的示数如下图所示，可读出电流表₁的示数是　　　　　 ，电流表₂的示数是　　　　　 ，测得R_x的阻值是　　　　 ．

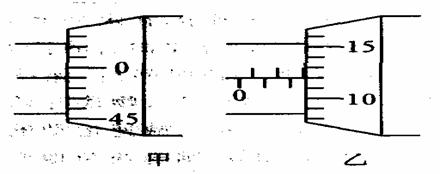

4、当千分尺的两个小砧合拢时，会听到“嗒”、“嗒”声响，此时若套筒上可动刻度的零刻线与固定刻度的零刻线不重合，说明该千分尺存在零误差，如图甲所示，零误差为　　　　　　 mm，用这个千分尺去测量长度时，实际长度就是读数与这个零误差的修正值．若用这个千分尺测某滚球珠直径时的显示如图乙所示，则滚珠的实际直径为d₀ = 　　　　mm.

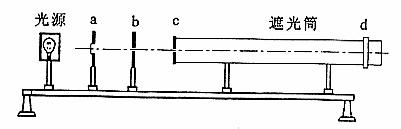

3、如图所示，在“用双缝干涉测光的波长”的实验中，光具座上放置的光学元件有光源、遮光筒和其它元件，其中a、b、c、d各装置的名称依次是下列四个选项中的_____________。对于某种单色光，为增加相邻亮纹(或暗纹)间的距离，可采取的方法是___________________________________________。

A. a单缝　　　　 b滤光片 　　 c双缝　　　 d光屏

B. a单缝　　　　 b双缝　　　 c滤光片 　　 d光屏

C. a滤光片　　　 b单缝　　　 c双缝　　　 d光屏

D. a滤光片　　　 b双缝　　　 c单缝　　　 d光屏

2．“验证机械能守恒定律”的实验采用重物自由下落的方法。

(1)用公式时，对

纸带上起点的要求是　　　　 ，

为此目的，所选择的纸带第一、

二两点间距应接近　　　 。

(2)若实验中所用重锤质量m=1kg，打点纸带，如图所示，打点时间间隔为0.02s，则记录B点时，重锤的速度v_B=　　　　 ，重锤动能E_KB=　　　 。从开始下落起至B点，

重锤的重力势能减少量是　　　　 ，因此可得出的结论是　　　　 。

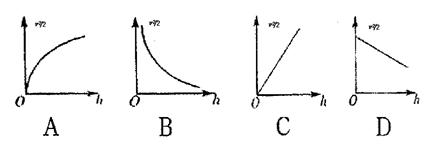

(3)根据纸带算出相管各点的速度v，量出下落距离h，则以为纵轴，以h为横轴画出

　　 的图线是图中的　　　　　 。

1．利用如图所示的方法测定细线的抗拉强度，在长为

L的细线下端挂已知质量不计的小盒，小盒的左侧

开一孔，一个金属小球从斜轨道上释放后，水平进

入小盒内，与小盒一起向右摆动，现逐渐提高金属

小球在轨道上释放的高度，直至摆动时细线恰好被

拉断，，并测得此时金属小球平抛运动的竖直位移h

和水平位移s，若小球质量为m，该细线的抗拉张力

为　　 。

5.

(1)4.01m/s²(答4.00 m/s²也对)(5分)

(2)小车质量m、斜面上任意两点间距离l及这两点的高度差h ，mg－ma(各2分)
