3、复习方案

基础过关：

重难点：探究弹簧弹力与伸长的关系的实验方法

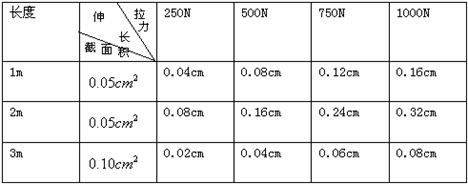

例3. 用金属制成的线材(如钢丝、钢筋)受到拉力会伸长。十七世纪英国物理学家胡克发现：金属丝或金属杆在弹性限度内它的伸长与拉力成正比，这就是著名的胡克定律。这一发现为后人对材料的研究奠定了重要基础。现在一根用新材料制成的金属杆，长为4m，横截面积为，设计要求它受到拉力后的伸长不超过原长的1/1000，问最大拉力多大?由于这一拉力很大，杆又较长，直接测试有困难，选用同种材料制成样品进行测试，通过测试取得数据如下：

(1)测试结果表明线材受拉力作用后其伸长与材料的长度成______________ 比，与材料的截面积成___________ 比。

(2)上述金属细杆承受的最大拉力为_________________ N。

解析：⑴从数据中找拉力相同的数据比较伸长与材料的长度的关系。从数据中找拉力相同的数据比较伸长与截面积的关系。

答案：(1)正，反　 (2)

典型例题

例4：几个同学合作如图甲所示装置探究“弹力和弹簧伸长的关系”，弹簧的上端与标尺的零刻度对齐，他先读出不挂钩码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，依次读出指针所指的标尺刻度，所得数据列表如下：(弹簧始终未超过弹性限度，重力加速度g=9.8m/s²)

⑴根据所测数据，在图乙所示的坐标纸上作出弹簧指针所指的标尺刻度x与钩码质量m的关系曲线。

⑵作出的图线与轴交点的纵坐标值的物理意义是　　　　　　 ；这种规格弹簧的劲度系数k=　　　　　　　　 N/m(保留三位有效数字)。

解析：作图时注意坐标轴的物理量、单位、单位标度等。

答案：⑴

⑵弹簧的自然长度(原长)为6cm 　　26.0

第4课时　　　 实验(3)验证力的平行四边形定则实验

4.使用数据时应采用(L_X-L₀)即弹簧长度变化量.

3. 为了减小误差，要尽量多测几组数据.

2．测量弹簧长度时，不要用手拉弹簧，在弹簧自然竖直状态去测量.

1．给弹簧施加拉力不要太大，以免弹簧被过分拉伸，超出它的弹性限度。

4.以弹簧的伸长为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数……

3．按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线(包括直线)，所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同。

2．根椐所测数据在坐标纸上描点，最好以力为纵坐标，以弹簧的伸长为横坐标。

1．测量弹簧的伸长(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据。

铁架台、弹簧、砝码、 刻度尺、坐标纸
