10、(10分)在研究性学习中，某同学设计了一个测量导电纸的导电膜厚度的实验，该同学从资料上查得导电纸导电膜导电材料的电阻率为ρ，并利用下列器材完成了这个实验：

A．电源E(电动势为12V，内阻不计)

B．木板N(板上放有导电纸一张，导电膜

向上)，两个金属条A、B(平行放置

在导电纸上，与导电纸接触良好，用

作电极)．

C．滑线变阻器R(其总阻值小于两平行电

极间导电纸的电阻)．

D．毫米刻度尺．

E．电压表V(量程为6V，内阻约3kΩ)

F．电流表A(量程为0.6A，内阻忽略不计)

G．开关K，导线若干。

①．请在图示实物图中完成实物连线。

②．实验中应测定的物理量是：　　　　　　　　　　　　　　 。

③．计算导电膜厚度h的公式是：　　　　　　　　　　 。(用ρ和测得物理量的符号表示)

9、(8分))在“用单摆测定重力加速度”的实验中：

(1)摆动时偏角满足的条件是　　　　　 ，为了减

小测量周期的误差，计时开始时，摆球应是经过最　　　　

(填“高”或“低”)点的位置，且用秒表测量单摆完

成多次全振动所用的时间，求出周期. 图(甲)中秒表

示数为一单摆振动50次所需时间，则单摆振动周期为

　　　　　　　 .

　 (2)用最小刻度为1mm的刻度尺测摆长，测量情况

如图所示. O为悬挂点，从图(乙)中可知单摆的摆长为　　　　　　　 m.

　 (3)若用L表示摆长，T表示周期，那么重力加速度的表达式为g=　　　　　 .

　 (4)考虑到单摆振动时空气浮力的影响后，学生甲说：“因为空气浮力与摆球重力方向相反，它对球的作用相当于重力加速度变小，因此振动周期变大.”学生乙说：“浮力对摆球的影响好像用一个轻一些的摆球做实验，因此振动周期不变”，这两个学生中　　　　　　　　　　 .

　　 A．甲说得的对　　　　　　 B．乙说得对　　　　　 C．都说得不对

8、如图所示，由电动机带动的水平传送带以速度为v=2.0m/s匀速运行，A端上方靠近传送带料斗中装有煤，打开阀门，煤以流量为Q=50kg/s落到传送带上，煤与传送带达共同速度后被运至B端，在运送煤的过程中，下列说法正确的是：

A．电动机应增加的功率为100W

B．电动机应增加的功率为200W

C．在一分钟内因煤与传送带摩擦产生的热为6.0×10³J

D．在一分钟内因煤与传送带摩擦产生的热为1.2×10⁴J

7、　 如图所示为一种获得高能粒子的装置，环形区域内存在垂直纸面向外、大小可调节的均匀磁场，质量为m，电量+q的粒子在环中作半径为R的圆周运动，A、B为两块中心开有小孔的极板，原来电势都为零，每当粒子顺时针飞经A板时，A板电势升高为U，B板电势仍保持为零，粒子在两板间电场中得到加速，每当粒子离开B板时，A板电势又降为零，粒子在电场一次次加速下动能不断增大，而绕行半径不变

　　　 A．粒子从A板小孔处由静止开始在电场作用下加速，绕行n圈后回到A板时获得的总动能为2nqU

　　　 B．在粒子绕行的整个过程中，A板电势可以始终保持为+U

　　　 C．在粒子绕行的整个过程中，每一圈的周期不变

　　　 D．为使粒子始终保持在半径为尺的圆轨道上运动，磁场必须周期性递增，则粒子绕行第n圈时的磁感应强度为

6、我国发射的“嫦娥一号”卫星绕月球经过一年多的运

　 行，完成了既定任务，于2009年3月1日13时13分

　 成功撞月。如图为“嫦娥一号”卫星撞月的模拟图，卫

　 星在控制点处开始进入撞月轨道。假设卫星绕月球做圆　

周运动的轨道半径为R，周期为T，引力常量为G。以

下说法正确的是

　 A．可以求出月球的质量

　 B．可以求出月球对“嫦娥一号”卫星的引力

　 C．“嫦娥一号”卫星在控制点处应减速

　 D．“嫦娥一号”在地面的发射速度大于1 1．2km／s

5、一个小石子从离地某一高度处由静止自由落下，某摄影爱好

者恰好拍到了它下落的一段轨迹AB。该爱好者用直尺量出轨

迹的长度，如图所示，已知曝光时间为，则小石子出

发点离A点距离约为　

　　　 A．6．5m　　

　　　 B．10m

　　　 C．20m　　　

　　　 D．45m

4、一带电粒子射入一固定在O点的点电荷的电场中，粒子运动的轨迹如图所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断：

A．此粒子由a到b，电场力做功，由b到c，粒子克服电场力做功；

B．粒子在b点的电势能一定大于在a点的电势能；

C．粒子在c点的速度和在a点的速度相等；

D．等势面a比等势面b的电势高。

3、在用油膜法估测分子的大小的实验中，若已知油的摩尔质量为M，密度为ρ，油滴质量为m,油滴在液面上扩散后的最大面积为S，阿伏加德罗常数为N_A．以上各量均采用国际单位，那么 ：

A．油滴分子直径 ；　　　 B．油滴分子直径；

C．油滴所含分子数 ；　 D．油滴所含分子数

2、如图所示，水平面上的轻弹簧一端与物体相连，另一端

固定在端上P点，已知物体的质量为m=2.0kg，物体

与水平面问的动摩擦因数μ=0.4，弹簧的劲度系数

k=200N/m现用力F拉物体，使弹簧从处于自然状态

的O点由静止开始向左移动10cm，这时弹簧具有弹性势能E_p=1.0J，物体处于静止状态。若取g=10m/s，则撤去外力F后　　　　　　　　　　　　　　　　　　　　　　　　　　

　　 A．物体回到O点时速度最大

　　 B．物体向右滑动的距离可以达到12.5cm

　　 C．物体向右滑动的距离一定小于12.5cmw.w.^w.k.s.5*

　　 D．物体到达最右端时动能为0，系统机械能不为0

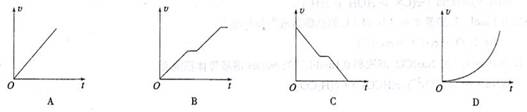

1、如图是一娱乐场的喷水滑梯，若忽略摩擦力，人从滑梯　　

顶端滑下直到入水前，速度大小随时间变化的关系最接

近图：
