19．两平行金属板A、B水平放置，一个质量为m=5×10^-6kg的带电粒子，以v₀=2m／s的水平速度从两板正中位置射入电场，如图所示，A、B两板间距离为d=4cm．板长L=10cm．

(1)当A、B间的电压为U_AB=1000V时，粒子恰好不偏转，沿图中直线射出电场，求该粒子的电量和电性．

(2)令B板接地，欲使该粒子射出偏转电场，求A板所加电势的范围．

18．如图所示，A、B两小球之间用长是6m的细线相连，将A、B两球相隔0.8s先后从同一高度处以4.5m／s的初速度水平抛出，则在A球抛出多少秒时，A、B两球的连线可拉直？(g取10m／s²)

17．如图所示，一绝缘细圆环半径为r，其环面固定在水平面上，场强为E的匀强电场与圆环平面平行，环上穿有一电量为+q、质量为m的小球，可沿圆环做无摩擦的圆周运动．若小球经A点时速度v_A的方向恰与电场垂直，且圆环与小球间沿水平方向无力的作用．当小球运动到与A点对称的B点时，小球对圆环在水平方向的作用力N_B=_______.

16．电动势为E、内阻为r的电源与粗细均匀的电阻丝相连，

组成如图所示的电路．电阻丝长度为L，电阻为R，C为平行板电容器，

其相对面积为S，两板间的距离为d，在滑动触头向右滑

的过程中，电流计中有电流通过，为什么？

答：__________________________________________________。

15．在“描绘小电珠的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按如图所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：

(1)若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是___________导线断路．

(2)某同学测出电源和小电珠的U-I图线如图所示，将小电珠和电阻R串联后接到电源上，要使电路中电流为1.0A，则R=_________________Ω．

14．用伏安法测量一定值电阻，实验器材如下：

(A)待测量电阻R_x(约30kΩ，1W)；

(B)直流电流表(量程0-500μA，内阻300Ω)；

(C)直流电压表(量程0-15V，内阻30kΩ)；

(D)直流稳压电源(输出电压20V)；

(E)滑动变阻器(0-2kΩ，0.3A)；

(F)开关、导线等。

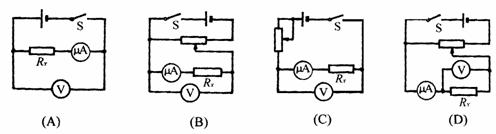

如下图所示4个电路图中应选哪一个来做实验?请填它们的字母代号：　　　　

13．某实验小组采用如图所示的装置探究功与速度变化的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．打点计时器工作频率为50Hz．

(1)实验中木板略微倾斜，这样做__________________；

A．是为了使释放小车后，小车能匀加速下滑

B．是为了增大小车下滑的加速度

C．可使得橡皮筋做的功等于合力对小车做的功

D．可使得橡皮筋松弛后小车做匀速运动

(2)实验中先后用同样的橡皮筋1条、2条、3条……，并起来挂在小车的前端进行多次实验，每次都要把小车拉到同一位置再释放小车．把第1次只挂1条橡皮筋时橡皮筋对小车做的功记为W₁，第二次挂2条橡皮筋时橡皮筋对小车做的功为2 W₁，……；橡皮筋对小车做功后而使小车获得的速度可由打点计时器打出的纸带测出．根据第四次的纸带(如图所示)求得小车获得的速度为__________________m／s．

(3)若根据多次测量数据画出的W-v草图如图所示，根据图线形状，可知对W与v的关系作出的猜想肯定不正确的是_______________。

A．W∝　　 B．W∝1/v　　 C．W∝v²　　 D．W∝v³

(4)如果W∝v²的猜想是正确的，则画出的W一v²图象应是____________________________________________；

(5)在本实验中你认为影响实验效果的可能原因是___________________________________

_________________________________________________(只要回答出一种原因即可)

12．如图所示，实线为一组方向未知的电场线，虚线为某带电粒子经过该区域时的运动轨迹，a、b为其轨迹上的两点．若该粒子运动过程中只受电场力作用，根据以上叙述和图示，对下列问题可以作出判断的是(　　 )

　 A．粒子的带电性质

　 B．比较该粒子经过a、b点时的动能大小

　 C．比较该粒子经过a、b点时的加速度大小

　 D．比较该粒子在a、b点时电势能的大小

11．下列哪些措施是防止静电可能产生的危害的(　　 )

　 A．在工厂烟囱的烟道里安装高压电极

　 B．在油罐车上连一条拖到地面的铁链

　 C．在高大建筑的的顶端安装与大地连接的金属尖端

　 D．在纺织厂的车间里喷水，使车间保持一定的湿度

10．如图所示，xoy坐标系中，将一负检验电荷q由y轴上a点移至x轴上b点，需克服电场力做功W；若从a点移至x轴上c点，也需克服电场力做功W．那么此空间存在的静电场可能是(　　 )

　 A．电场强度方向沿y轴负方向的匀强电场

　 B．电场强度方向沿x轴正方向的匀强电场

　 C．处于第I象限某一位置的正点电荷形成的电场

　 D．处于第Ⅳ象限某一位置的负点电荷形成的电场
