14．(4分)有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图甲所示的读数是　　　　 mm；用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是　　　　 mm。

13．如图所示，一轻绳吊着粗细均匀的棒，棒下端离地面高H，上端套着一个细环。棒和环的质量均为m，相互间最大静摩擦力等于滑动摩擦力，大小为kmg(k>1)。断开轻绳，棒和环自由下落。假设棒足够长，与地面发生碰撞时，触地时间极短，无动能损失。棒在整个运动过程中始终保持竖直，空气阻力不计。则　　　　　　 (　 　)

　　　 A．棒第一次与地面碰撞弹起上升过程中，棒和环都做匀减速运动

　　　 B．从断开轻绳到棒和环都静止的过程中，环相对于地面始终向下运动

　　　 C．从断开轻绳到棒和环都静止的过程中，环相对于棒有往复运动，但

总位移向下

　　　 D．从断开轻绳到棒和环都静止，摩擦力做的总功为 －

12．如图甲所示，在光滑水平面上用恒力F拉质量m的单匝均匀正方形铜线框，边长为a，总电阻为R，在1位置以速度v₀进入磁感应强度为B的匀强磁场，并开始计时t=0，若磁场的宽度为b(b>3a)，在3t₀时刻线框到达2位置速度又为v₀，并开始离开匀强磁场。此过程中v-t图象如图乙所示，则　　　　　　　　　　　　　　　　　 (　 　)

　 　　 A．t=0时，线框右侧边MN的两端电压为Bav₀

　　　 B．在t₀时刻线框的速度为v₀－2Ft₀/m

　　　 C．线框完全离开磁场的瞬间位置3速度一定比t₀时刻线框的速度大

　 　　 D．线框从1位置进入磁场到完全离开磁场位置3过程中，线框中产生的电热为F(a+b)

11．如图所示，xOy平面内有一半径为R的圆形区域，区域内有磁感应强度大小为B的匀强磁场，左半圆磁场方向垂直于xOy平面向里，右半圆磁场方向垂直于xOy平面向外。一平行于y轴的长导体棒ab以速度v沿x轴正方向做匀速运动，则导体棒ab两端的感应电动势E(取a→b为电动势的正方向)与导体棒位置x关系的图象是( 　　)

10．如图，电源电动势为E，内阻为r，滑动变阻器电阻为R，开关闭合。两平行极板间有匀强磁场，一带电粒子正好以速度v匀速穿过两板。以下说法正确的是(忽略带电粒子的重力)( 　　)

　　　 A．保持开关闭合，将滑片P向上滑动一点，粒子将可能

从下极板边缘射出 B．保持开关闭合，将滑片P向下滑动一点，粒子将可能

从下极板边缘射出 C．保持开关闭合，将a极板向下移动一点，粒子将继续沿直线穿出 D．如果将开关断开，粒子将继续沿直线穿出

9．一端装有定滑轮的粗糙斜面体放在地面上，A、B两物体通过细绳连接，并处于静止状态(不计绳的质量和绳与滑轮间的摩擦)，如图所示。现用水平力F作用于物体B上，缓慢拉开一小角度，此过程中斜面体与物体A仍然静止。则下列说法正确的是(　 　)

　　　 A．在缓慢拉开B的过程中，水平力F不变

　　　 B．斜面体所受地面的支持力一定不变

　　　 C．斜面对物体A作用力的合力变大

　　　 D．物体A所受斜面体的摩擦力一定变大

8．质量为m的物体在水平传送带上由静止释放，传送带由电动机带动，始终保持以速度v匀速运动，物体与传送带间的动摩擦因数为μ，物体过一会儿能保持与传送带相对静止，对于物体从静止释放到相对静止这一过程，下列说法正确的是　　　　　　　　　　　　　　　　 ( 　　)

　　　 A．电动机多做的功为

　　　 B．传送带克服摩擦力做的功为

　　　 C．电动机增加的功率为

　　　 D．物体在传送带上的划痕长为

7．如图所示，MN是一荧光屏，当带电粒子打到荧光屏上时，荧光屏能够发光。MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直纸面向里。P为屏上的一小孔，PQ与MN垂直。一群质量为m、带电荷量q的粒子(不计重力)，以相同的速率v，从P处沿垂直于磁场方向射入磁场区域，且分布在与PQ夹角为θ的范围内，不计粒子间的相互作用。则以下说法正确的是( 　　)

　　　 A．在荧光屏上将出现一个圆形亮斑，其半径为

　　　 B．在荧光屏上将出现一个条形亮线，

其长度为

　　　 C．在荧光屏上将出现一个半圆形亮斑，其半径为

　　　 D．在荧光屏上将出现一个条形亮线，其长度为

6．如图所示，水平地面上叠放着A、B两物块。F是作用在物块B上的水平恒力，物块A、B以相同的速度做匀速运动，若在运动中突然将F改为作用在物块A上，则此后A、B的运动可能是( 　　)

　　　 A．A、B将仍以相同的速度做匀速运动

　　　 B．A做加速运动，B做减速运动，A、B最终分离

　　　 C．A做减速运动，B做加速运动，A、B最终分离

　　　 D．A、B最终以共同的加速度做匀加速运动

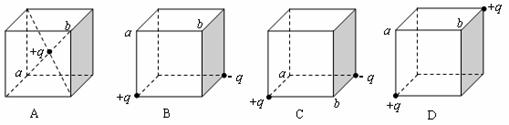

5．如图所示的真空空间中，仅在正方体中的黑点处存在着电荷量大小相等的点电荷，则图中a，b两点电场强度和电势均相同的是 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 　)
