7．小明在测量小灯泡电压时，错将电压表串联在电路中，开关闭合后将会：

　 　　 A．电压表烧坏　 　　　　　　　 B．小灯泡烧坏　　 　　　　　　 C．小灯泡不亮　　

6．关于“断路”和“短路”下面说法正确的是：　

　 　　 A．短路后电流为零　　　　　　 B．断路后电阻为零　 　　　　 C．短路后电流增大

5．关于欧姆定律的说法正确的是：　

　 　　 A．导体的电阻跟两端的电压成正比

B．导体的电阻跟电流成反比

　　　 C．导体的电流跟导体两端的电压成正比。　

4．滑动变阻器改变电阻的主要方法是：

　 　　 A．改变电阻丝的长度 　　　 B．改变电阻丝的粗细　　　　 C．改变电阻丝的温度

3．下列关于导体电阻的说法正确的是：

　 　　 A．导体长的电阻大 　　　　　 B．导体粗的电阻大　　　　　　 C．同种条件下导体粗的电阻小

2．两只标有“3V、0．5A”的小灯泡连接在电源电压3V的电路中，怎样连接小灯泡才能正常发光：　

　 　　 A．串联　　 　　　　　　　　　　　 B．并联　　 　　　　　　　　　　　 C．不能正常发光

1．导体产生电流的主要原因是：

　 　　 A．电压　　 　　　　　　　　　　　 B．超导体　　 　　　　　　　　　 C．电阻小

(三)(共18分)　　

29．(4分)某品牌电热水壶的铭牌上标着如下表所示的数据，求：

　 　　 (1)用该电热水壶正常加热200s所消耗的电能。

　 　　 (2)当电热水壶装满水后，将水从20℃加热到100℃，水吸收的热量。[c_水=4.2×10³ J／(kg·℃)]

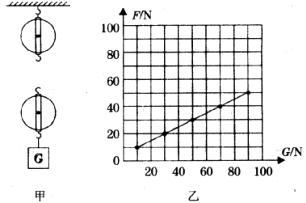

30．(6分)如图甲，某同学用两个滑轮组成的滑轮组，在同一种绕绳方式下匀速提升不同质量的重物，得到了多组竖直作用在绳子自由端的拉力F与重物所受重力G的大小关系，并绘制出如图乙的F-G图象(不计绳重以及摩擦)。

　 　　 (1)试根据图象计算动滑轮所受重力G_动；　　

　 　　 (2)在图甲中画出该同学的绕绳方法；

　 　　 (3)用该滑轮组提起重为65 N的重物时，滑轮组的机械效率是多大?

31．(8分)如图所示，一质量为40 g、体积为50 cm³的铁制小球放入盛水的薄玻璃容器中，在玻璃容器下方有一已经接入电路的螺线管，小灯泡标有“6 V，3 W”字样，通过螺线管的电流I与螺线管对铁制小球的作用力F的关系如下表所示。本题中，g=10 N／kg，灯丝电阻保持不变，不考虑小球与螺线管距离的远近对力F的影响。

(1)断开开关，铁制小球静止时露出水面的体积是多大?

(2)闭合开关，调节滑动变阻器使铁制小球能够悬浮在水中，此时，小灯泡消耗的功率是多大?

(3)闭合开关，调节滑动变阻器使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大?　　

(二)(共18分)

25．(2分)小伟奶奶的老花眼镜和小伟妈妈的近视眼镜外观几乎一样，早上起床时，奶奶发现两副眼镜放在了一起，于是叫来小伟帮自己挑眼镜。小伟从物理课本中查到老花眼镜的镜片是凸透镜，近视眼镜的镜片是凹透镜。请你用两种物理方法帮小伟挑选出奶奶的眼镜。　

　 　　 方法一：___________________________________________________________________

______________________________________________________________________________。

　 　　 方法二：___________________________________________________________________

______________________________________________________________________________。

26．(4分)某小组同学用水、盐水、两种不同形状的容器和指针式压强计验证液体内部压强的规律。压强计指针顺时针偏转的角度越大(指针偏转均不超过一圈)，表示它所测液体的压强越大。他们的研究情况如图甲、乙、丙、丁所示。(已知，图甲、乙、丁中的容器内均装满液体

　 　　 (1)根据图_______可验证：当深度相同时，同种液体内部压强与容器形状无关。

　 　　 (2)根据图乙、丙可验证：同种液体内部的压强随深度的增加而___________。

　 　　 (3)根据图乙、丁可验证：当深度相同时，___________________________________。

　 　　 (4)若在图________中的容器内轻轻放入一小木块，压强计指针偏转的角度会增大。(填“甲”“乙”“丙”或“丁”)

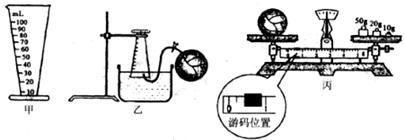

27．(4分)小伟用如下实验测定所处环境的空气密度。他先用气筒将皮球打足气，用天平称出此时皮球的质量为81.6 g；然后将如图甲所示的量杯装满水后，倒放在水槽中，用气针和乳胶管将皮球中的空气引入量杯内，用排水集气的方法慢慢排出皮球中的空气，如图乙所示，同时调整量杯的高度，使量杯内气体达到量杯的最大测量值，且量杯内、外水面相平，此时，用夹子夹紧乳胶管暂停放气，再将量杯装满水后重新集气，如此共进行了10次。拔出气针，用天平称出此时皮球和剩余气体的质量，天平平衡时如图丙所示。请根据实验及图中所示情况，帮助小伟完成下面的实验数据表格。(不考虑空气浮力对称量的影响)

充足空气后皮球的质量／g	皮球和剩余气体的质量/g	排出空气的质量／g	排出空气的总体积／cm3	所处环境的空气密度／(kg·m)
81.6

28．(8分)小敏同学想通过实验验证“电压不变时，通过导体的电流跟导体的电阻成反比”。

电阻R／	5	10	20
电流I／A	0.4	0.3	0.2

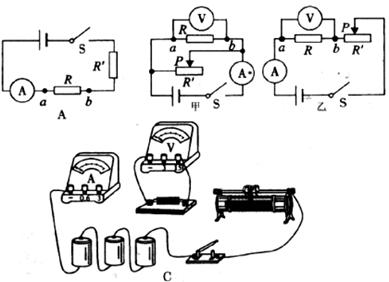

　 　　 (1)她首先选用了如图A所示的电路，并先后用5、10、20的定值电阻接入电路中的、b两点。她实验中记录的各次电流大小如下表所示，由实验数据可以看出电流跟电阻并不成反比，原因是：______________________________________________________。

(2)为了正确完成该实验，她应该选用图B甲的_________电路图(填“甲”或“乙”)。在该电路中，滑动变阻器的主要作用是：①__________________________________________；②______________________________________________________________________。

(3)请根据她所选用的正确的电路图，在图C中把实物电路连接完整。

(4)连完电路后，小敏闭合开关，发现只有电压表有读数，而电流表无读数，无论怎么调节滑动变阻器的滑片，电压表的示数几乎不变。产生这个故障的原因可能是________。

(5)排除故障后，小敏按正常步骤进行了实验，下表是小敏同学记录的实验数据。在分析数据时，她发现其中有一组数据不合理，不合理的数据组的序号是__________。小敏仔细检查后发现是自己读数错误，那么正确的数据应该是___________。

序号	电压U／V	电阻R／	电流I／A
1	3	5	0.6
2	3	10	0.4
3	3	20	0.15

(一)(共4分)

23．(2分)一个外形不规则、密度不均匀的物体，用细绳悬挂起来，它刚好处于平衡状态，如图所示。请大致确定该物体重心O的位置，并画出它所受重力G的示意图。

24．(2分)AB是一个凸透镜，CD为其主光轴，MN是一个斜放的平面镜，已知一条平行于凸透镜主光轴的入射光线经凸透镜折射后再经平面镜反射，其反射光线刚好能沿原路返回，试确定凸透镜右方的焦点位置，用F表示，保留作图痕迹。
