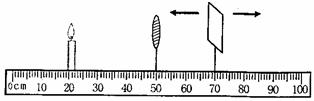

26．(5分)在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距是10cm．用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处：

如图所示。

(1)当把点燃的蜡烛放在20cm处时，沿直线无论怎样移动光屏都承接不到像，原因可能是　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(2)重新调整后，保持透镜的位置不变，当把光屏放到65cm处时，移动蜡烛能在光屏上得到-个 　　　　　　　　　(选填“放大”或“缩小”)、　　　　　 　(选填“正”或“倒”)立的实像。　

(3)当把蜡烛移到35cm处时，移动光屏可得到一个　　　　 的像(选填“放大”或 “缩小”)．照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是　

25．(8分)如下图所示是CFXB型“220V 1100W”电饭锅的原理图，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R_-为电热丝．当开关S接高温烧煮挡时，电路的功。

(1)电饭煲在高温烧煮挡时，开关S应与哪个触点连接？

(2)电热丝R₀的阻值多大？

(3)当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R₀产生的热量为多少

六。实验探究题(共36分)

24．(6分)随着人们生活水平的提高．轿车已逐步进入我国普通百姓家中。已知某国产轿车每行驶100km消耗8L汽油(1L＝10^-3m³)，汽油的密度为、热值为，

(1)10kg汽油完全燃烧时所产生的热量是多少J？

(2)该汽车行驶100km消耗的汽油的质量是多少kg？

(3)当该汽车以50kW的功率在平直公路上以72km/h的速度匀速行驶时，它所受到的阻力等于多少N？

23．(8分)如下图所示，一个长方体的质量m=12千克，底面积为400cm²，在拉力F的作用下，物体以0.4米/秒的速度匀速上升，机械效率80%(g=10N/Kg)，求

(1)物体在水平地面上不受拉里时，对地面的压强？

(2)物体上升时，拉了F为多少牛顿？

(3)在10秒钟内拉力做工多少焦耳？

(4)拉力的功率多大？

22．炎热的夏天，小明到餐厅就餐，要了一杯加冰的可乐，看到冰块浮在液面上，纸杯外壁出现了一层水珠、小明在用吸管喝可乐时，想到以下问题，请你帮他回答：

(1)纸杯的外壁上为什么会出现一层水珠? (2)为什么能够用吸管喝饮料?

21．在图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向。

20．在图中，一个站在地面上的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线。

19．如图所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹。

18．如图所示电路中，电源电压恒定。断开开关S，调节滑动变阻器使小灯泡L正常发光；若再闭合开关S，则下列说 法正确的是

A．滑动变阻器实际功率变大　　

B．灯泡的额定功率变小

C．小灯泡L亮度变暗　

D．应将滑动变阻器的滑片向b端移动，小灯泡才能正常发光

17．中华民族有着悠久的文明历史．我国古代早就有人对自然现象进行观察和研究，留下了许多史料记载。下列有关记载和相应物理本质的解释，其中正确的是

A．“山顶有泉，煮米不成饭”一山顶气压较低，泉水的沸点较高，水不容易沸腾

B．“司南之勺，投之于地。其抵指南”--地球周围存在磁场

C．“路人借问遥招手。怕得鱼惊不应人”--液体能传声

D．“潭清疑水浅”--光发生了折射
