6．小刘出差时恰逢抄表日，其电能表示数如下左图甲所示，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数如下右图所示，则小刘出差时间长达

A．2400 h　　 　　　　　　 B．14.4 h　　 　　　　　　　 C．0.24 h 　　　　　　　　　 D．240h

5．五一假期，徐延同学家新装了一台3kw的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了，导致上述故障的原因可能是

A．产插头和插座接触不良　　 　　　　　　　　　　　 B．电路中用电器的总功率过大

C．空调机内部断路　　　　　　　　　　　　　　　　　　　　 D．控制空调机的开关短路

4．如下图所示，有两个线圈套在光滑的支架上，当开关S闭合后，两个线圈将

A．因相互吸引而间距变小　　　　　　　　　　　　　　 B．因相互排斥而间距变大

C．因不发生作用而间距不变　　　　　　　　　　　　　 D．以上三种情况都可能发生

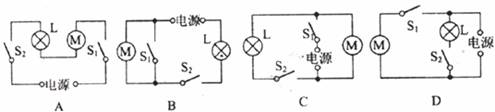

3．我们学习过电冰箱的知识，电冰箱用电主要是电动压缩机和电冰箱内的照明灯泡。有四位同学画出了家用电冰箱的电路图如下图，图中M是压缩机用的电动机，S₁是温控开关(达到一定的温度自动闭合)，L是电冰箱内的照明灯泡，你分析一下，认为合理且符合实际的电路图应是

2．两个用细线悬挂起来的轻质小球相互吸引，由此可以判断

A．两个小球都带正电荷

B．两个小球一定带异种电荷

C．可能一个小球带电，另一个小球不带电

D．两个小球都不带电

1．下列设备与电磁波的应用有关的是

A．磁悬浮列车　　 　　 B．电磁继电器　　　　　　 C．移动通讯网　 　　　 D．电磁起重机

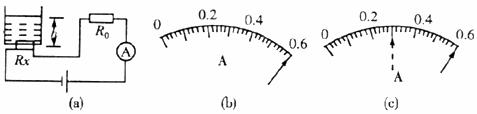

29．近年来，我国汽车工业发展迅猛，各种新型汽车不断投放市场，它们大多数均使用汽油做燃料，并符合国际排放标准．如图(a)所示，为某新型汽车自动测定油箱内油面高度的电路原理图，其中电源电压恒为6V，R₀为定值电阻，A为油量指示表(实质是一只量程为0-0.6A的电流表)，R为压敏电阻(其电阻随电阻表面受到的液体压强增大而减小)．关于压敏电阻R的阻值与所受液体压强的对应关系如下表所示：

R所受液体压强值／Pa	0	1420	2840	4260	5680
R对应的电阻值／	45	27	15	5	2.5

(1)油箱是圆柱形容器，底面积为0.15m²，油箱内汽油高度达到60cm时油箱即装满，问油箱装满时汽油的质量为多少?此时汽油对油箱底部压敏电阻的压强为多大?

(汽油密度为0.71×10³kg／m³，g取10N／kg)

(2)油箱装满时，油量表的示数如图(b)所示，求定值电阻R₀的值；

(3)当油箱内汽油用空时，油量指示表的指针指向某一位置，求此位置时所对应的电流值；

(4)为测试该汽车的油耗，将汽车的油箱装满后，沿高速公路行驶300km路程，油量指示表的指针从“满偏”处向左逐渐偏转到如图(c)所处的虚线处，问该汽车每行驶100km消耗汽油多少升?

28．如下图所示，当S断开时，电压表示数为4V，电流表示数为0.4A；当S闭合时，电流表示数变化了0.2A：求：

(1)电源电压；

(2)R₁、R₂的阻值；

(3)若电源电压为l2V，则当S断开时，两电表的示数又分别为多大?

27．如图(甲)所示。闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值．这四组对应的值在图(乙)的U-I坐标中分别用、b、c、d四个点表示(坐标原点表示的电压值和电流值均为零)．由这四个点作出U-I图象为一条直线，延长直线交纵轴(U轴)于e点，交横轴(I轴)于点，若电源电压为U₀，定值电阻的阻值为R₀．据此分析：

(1)e点表示的电流表、电压表的示数各为多少?此时电路处于什么状态?

(2)点表示的电流表、电压表的示数各为多少?此时电路处于什么状态?

26．为了研究由特殊材料制成的某导体元件L的电学特性，小明和小华通过实验，测得通过该元件的电流I与加在它两端的电压U的实验数据如下表所示．

观察表中数据，小明、小华对I与U间的关系，提出下面的猜想：

猜想甲：通过导体元件L的电流可能与加在它两端的电压成正比；

猜想乙：通过导体元件L的电流可能与加在它两端的电压的平方成正比I

猜想丙：加在导体元件L两端的电压可能与通过它的电流的平方成正比．

(1)经分析与论证：你认为表中的实验数据支持猜想___________；

(2)通过导体元件L的电流I与加在它两端的电压U之间的关系式应是I=___________.
