22．如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间的关系和物体运动速度与时间的关系如图乙所示。由图象可知，当=1 s时，物体处于________状态。当=5 s时，物体受到的摩擦力为__________N。一段时间后，木块的温度会升高，这是通过___________的方式使木块的内能增加。在匀速直线运动阶段，力F对木块做的功为_________J，力F的功率为____________W。　　

21．汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触；M左右滑动能使金属细杆与左右两边的触头接触，接通电路，使红灯或绿灯发光。则当匀速向前行驶的汽车急刹车时，_________灯会亮(填“红”或“绿”)。上述设计中应用到了一切物体都具有_________这一物理知识。

20．小红在商店买了两个做实验用的小灯泡，其中甲灯电阻为30，乙灯电阻为20。实验中，两灯串联时，总电阻为________；两灯并联时，总电阻为_______；两灯并联接入某电路后均就发光，则_______灯较亮。(填“甲”或“乙”)。　

19．如图所示的起瓶器是一个省力杠杆，在向上撬开瓶盖的过程中，它的支点是_______点(填“A”“B”“C”或“D”)。使用它打开瓶盖_________省功(填“能”或“不能”)。

18．如图所示，跳水队的小芸在练习10 m跳台跳水。小芸所受的重力是400 N，当她走到跳台边沿站立不动时，双脚与跳台的接触面积为2×10m²，那么此时小芸对跳台的压强为__________Pa；当小芸从10 m跳台上跳下，在下落的过程中，游泳池的水相对于小芸向____________运动。(填“上”或“下”)　

17．汶川地震发生后，灾区许多公路沿线都有泥石流沟，若泥石流发生时汽车恰好经过，后果将不堪设想。小张设计了一个报警装置，如图所示。

(1)该电路由两部分组成，一是电磁铁控制电路，二是电铃工作电路。泥石流在冲垮阻挡墙时，会冲断电磁铁控制电路的导线，电磁铁电路_________，电磁铁失去磁性，铁块下落，__________电铃所在的工作电路，电铃发出警示声，警告过路车辆注意。(填“断开”或“接通”)

(2)小李认为：山中由于泥石流、暴风雨等产生的巨大声响，会使电铃声听不见。请你对电铃工作电路进行改进。改进办法：_________________________________________。

(3)若汽车通过泥石流沟需要2 s，泥石流速度是10m/s，阻挡墙至少应距公路_____m。

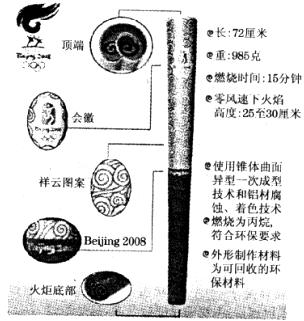

16．如图是2008年北京奥运会的“祥云”火炬。

(1)炬身下半部喷涂了高触感橡胶漆，能增大_________，使手握火炬时不易滑落；火炬外壳采用了密度较_________的高品质铝合金材料(填“大”或“小”)，使火炬体积虽大而质量却小，显得轻盈高贵。

(2)火炬使用的燃料为丙烷，常温下丙烷为气态，为了保证燃烧时间，火炬中必须储存液态丙烷，我们可以采用加压的方法使其__________储存于火炬中(填物态变化的名称)，这一过程要_________(填“吸收”或“放出”)热量。

15．2009年3月，米易县举办的“三花节”在普威隆重开幕。图甲是金黄色的油菜花，即使在很远的地方也能闻到它的香味，从物理学的角度看，这是因为分子在做___________；图乙是粉红色的桃花，我们能从各个不同的角度欣赏它的婀娜身姿是因为太阳光照到它的表面发生了___________反射所致；图丙是清晨植物叶子上的水珠随风拂动而滚动不止，当两滴小水珠相遇时，能汇合成一滴较大的水珠，这说明分子间存在_________力。

14．由电压为220 V的电源向远处某工地的一盏标着“PZ 220 V 100 W”的电灯供电，由于距离较远，导线的电阻不能忽略，灯泡消耗的实际电功率为96W。则导线消耗的电功率(　　 )

　 　　 A．小于4 W　　　　　　　　 B．等于4W　 　　　　　　　 C．大于4W　　　　　　　　 D．为0　

第Ⅱ卷(非选择题 共65分)

13．在探究“串联电路电压规律”的实验中，小林同学连接完如图所示的电路。当开关断开时，发现电压表示数为6 V；闭合开关后，发现电压表示数变为2 V。则开关闭合后，下列说法正确的是　　 (　 　)

　 　　 A．R₁两端的电压与R₂两端的电压之比为3：1

　 　　 B．R₁的电阻与R₂的电阻之比为1：2

C．通过R₁的电流与通过R₂的电流之比为2：1

　 　　 D．R₁消耗的功率与R₂消耗的功率之比为2：1
