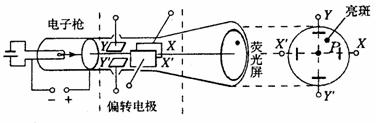

9．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如下图所示。如果在荧光屏上P点出现亮斑，那么示波管中的

　 　 A．极板x应带正电　

B．极板x´应带正电

　 　 C．极板y应带正电　

　　　 D．极板y´应带正电　

第Ⅱ卷(非选择题　 共64分)

8．如下图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A以固定直线OO^/为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m带负电荷的粒子(不计重力)以速度v沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B固定不动，带电粒子始终不与极板相碰)

A．直线　　　　　　　　　 B．正弦曲线

C．抛物线　　　　　　　　 D．向着电场力方向偏转且加速度作周期性变化的曲线

7．一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q.此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为

A．nvSt　　　　　　　　　　　 B．nvt　　　　　　　　　　　　 C．It/q　　　　　　　　　　　　 D．It/Sq

6．一带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如下图中虚线abc所示，图中实线是同心圆弧，表示电场的等势面。不计重力，可以判断

A．此粒子一直受到静电排斥力作用

B．粒子在b点的电势能一定大于在a点的电势能

C．粒子在b点的速度一定大于在a点的速度

D．粒子在a点和c点的速度大小一定相等

5．平行板电容器的两极板A、B接于电池两极, 一带正电小球悬挂在电容器内部, 闭合电键, 电容器充电, 这时悬线偏角与竖直方向的夹角为θ, 如下图所示

A．保持K闭合, A板向B板靠近, 则θ大.

B．保持K闭合, A板向B板靠近, 则θ变.

C．断开K, A板向B板靠近, 则θ增大.

D．断开K, A板向B板靠近, 则θ不变.

4．如下图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同.若继续将P向下移动，则三灯亮度变化情况为

A．A灯变亮　 　　　 B．B灯变亮　 　　　 C．A灯最亮　 　　 D．C灯最亮　

3．室内有几种用电器：1.5 kW的电饭煲、200 W的电冰箱、750 W的取暖器、250 W的电视机和2 kW的空调器.如果进线处有13 A的保险丝，供电电压为220 V，下列情况下不可能同时使用的是

A．电饭煲和电冰箱　　 　　　　　　　　　　　　　　　　 B．取暖器和空调器

C．电饭煲和空调器　　 　　　　　　　　　　　　　　　　 D．电冰箱、电视机和空调器

2．如下图所示，在直线MN上有一个点电荷，A、B是直线MN上的两点，两点的间距为L，场强大小分别为E和2E。则

A．该点电荷一定在A点的右侧

　　　 B．该点电荷一定在A点的左侧

　　　 C．A点场强方向一定沿直线向左

　　　 D．A点的电势一定低于B点的电势

1．下列关于电场强度的叙述正确的是

A．电场中某点的场强在数值上等于单位电荷受到的电场力

B．电场中某点的场强与该点检验电荷所受的电场力成正比

C．电场中某点的场强方向就是检验电荷在该点所受电场力的方向

D．电场中某点的场强与该点有无检验电荷无关

42．(20分)现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。

下表提供了一组部分人的人体电阻平均值数据。

①从表中可看出干燥时电阻大约是潮湿时电阻的_______倍。

②在空格中填入，对人体加220伏电压后的电流值。

③若对人的安全电流是25mA以下，上述哪几项是十分危险的。

④电路上有规格为10A的熔丝(俗称保险丝)，如下图所示用电器R的功率是1500W，这时通过熔丝实际电流是多少？一个潮湿的人，手脚触电，为什么熔丝不会断(即熔丝不能救人命)
