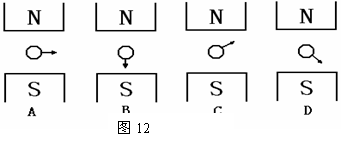

13、如图12所示，闭合电路中的一部分导体在磁场中运动，用“○”表示导体横截面，箭头表示导体运动方向，其中不能产生感应电流的是(　　 )

巩固练习

12、法拉第发现的电磁感应现象的重要应用是制造出　 (　　　 )　　　　　　　 　　　　

　 A、电磁铁　　　　 B、发电机　　　　 C、电动机　　　 D、电热器

11、要改变电磁感应中感应电流的方向，以下方法正确的是(　　　 )

　A ．改变导体切割磁感应线的方向　　　　 B．改变导体切割磁感应线的速度

C．改变导体的粗细　　　 　　　　　　　　　　　 D ．改变导体所处磁场的强弱

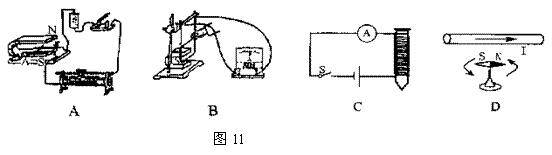

10、下列四幅图中，哪幅图是表示研究电磁感应现象的(　　 )

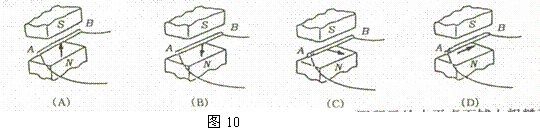

9、在探究产生感应电流的实验中，某同学按照图10中的4种情况让闭合电路的一段导体AB在磁场中沿箭头所示方向运动，其中能够产生感应电流的是(　　 )

8、 如图9所示，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会发生偏转。在这个闭合电路中，__________相当于电源，这一现象中能量的转化情况是____________________。

7、微型电扇的内部构造如图8所示。在完好的微型电扇的插头处接一只发光二极管，用手旋转叶片，将发现二极管发光，这说明　　　　　　　　　　　　　 ；微型电扇接入电路中能转动，其工作原理是　　　　　　　　　　　　　　　　　　　 。

6、在“装配直流电动机模型实验”中，要改变电动机的转动方向，除了改变磁场方向外，还可以采用的方法是______。完成实验后，取下电源接上小灯泡，在模型的转轴上绕上细线(如图7所示)，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就成为___________。

5、英国物理学家法拉第经过十年的不懈努力，发现了＿＿＿＿现象，导致了发电机的发明。三峡水电站的发电机组在运行时是将＿＿＿能转化为＿＿＿能。

4、如图6所示，甲是___________的原理图，乙是___________的原理图．
