11．小雪和小红在“测滑轮组机械效率”的实验中，一起组装好如图所示的实验装置，他们分别记下了钩码和弹簧测力计的位置．

(1)小红　 　　　　向上拉动弹簧测力计，使钩码升高，并由弹簧测力计读出拉力为0.5N．同时，小雪用刻度尺测出钩码提升的高度为0.1m．以上测量准确无误，其他被测物理量和计算的数据如下表所示．　　　　　　　　　　　　　　　

　第11题图

(2)小雪和小红测得滑轮组的机械效率为100%，他们意识到出现了错误，请你帮助找 出原因：　　　　　　　　　　　　　　　　 ．

(3)该滑轮组的机械效率实际为　　　　　　　　　 　．　　　　　　　　　　　　

(4)若提升的钩码重增加到6N，则该滑轮组的机械效率将　　　 (填“变大”、“变小”或“不变”)．

10．如图是小芳同学用伏安法测小灯泡电功率的实

　 验中，尚未连接 完整的实物电路图。要求：

(1)　　　 已知小灯泡的额定电压为3.8伏，电阻约为10欧，

请用笔代替导线把图中的实物电路连接完整。

(2)在实验中，小芳同学遇到下表所列的两个问题，

请你帮她把解决方法填写在表中对应的空格里。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第10题图

(3)小明为了研究某一特殊材料制成的导体元件L的电学特征，通过实验，测得通过该元件的电流I与加在它两端电压U的实验数据如下表所示：

若他将导体元件L与R串联在同一电源(电压为6V)上，当串联的电阻器阻值R是

　 　　Ω时，导体元件L消耗的电功率是电阻R消耗的电功率的2倍？

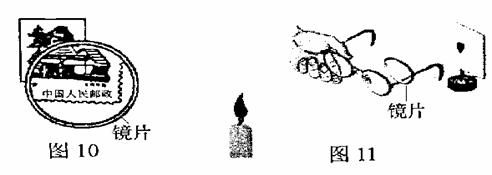

9．小明从眼镜上取下一块镜片，透过镜片观看邮票上的文字(如图甲所示)。小明用的镜片是　　　　 　透镜，所成的是　　　　 像(选填‘‘虚”或“实”)。小明将此镜片放在蜡烛和光屏之间，移动光屏，使烛焰在光屏上成清晰的像，然后在镜片前放置一眼镜(如图乙所示)，光屏上的像变模糊了，向前移动光屏，像又清晰了。此眼镜是　　 (选填“近视”或“远视”)眼镜。

　　　　　　　　　　　　　　　　 9题图

8．在如图甲所示的电路中，电源电压保持不变，R₁为定值电阻，R₂为滑动变阻器．闭合开关S，调节滑动变阻器，将滑动触头P从最左端滑到最右端，两电压表的示数随电路中电流变化的完整过程的图线如图乙所示．则

A．图线B反映电压表V₁示数随电流的变化

B．改变R₁的值，其他条件不变，两条图线

一定有交点

C．改变R₁的值，图线B一定与横轴相交，

图线A的延长线不一定过坐标原点

D．滑动变阻器的最大阻值等于R₁ 的阻值

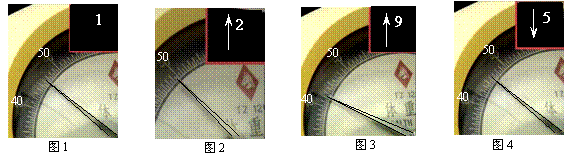

7．为了探究力和运动的关系，几位同学将体重计放在电梯中．一位同学站在体重计上，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示，图中右上角为电梯显示的层数和运行方向．以下分析正确的是

A．该同学的质量是50kg　 　　　　B．图2中电梯在向上匀速运动

C．图4中电梯在向下匀速运动 　　D．图2、图3和图4中该同学受非平衡力作用

6．如图所示的电路中能正确表示测量L1电流的是

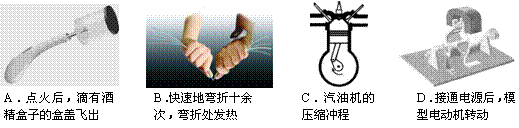

5．下列四个现象中，属于内能转化为机械能的是

4．关于力的认识，下列说法中正确的是

A．国旗被宇航员带到太空后重力不变　　 B．物体间接触面积变大时，滑动摩擦力变大

C．只有相互接触的物体才会产生力的作用　　　　 D．物体间力的作用是相互的

3．下面四幅图中，说明光沿直线传播的是

2．下列物态变化的实例中放出热量的是

A．空气中樟脑丸变小了　　　 B．钢水变成钢锭

C．湿衣服变干了　　　　　　 D．冰熔化成水
