20.如图所示，在同一水平面上的两导轨相互平行，匀强磁场垂直导轨所在的平面竖直向上，一根质量为3.6kg，有效长度为2m的金属棒放在导轨上，当金属棒中的电流为5A时，金属棒恰能做匀速运动，当金属棒中的电流增加到8A时，金属棒能获得2m/s²的加速度，则磁场的磁感强度是多少？

19. 如图所示的电路中，定值电阻R=3 Ω，当开关S断开时，电源内、外电路消耗的功率之比为1∶3；当开关S闭合时，内、外电路消耗的功率之比为1∶1，求开关S闭合前和闭合后，灯泡L上消耗的功率之比(不计灯泡电阻的变化)。

18.如图所示，光滑的导体杆ab质量为m，电阻为R，放在与水平面夹角为θ的倾斜金属导轨上，导轨间距为d，电阻不计，系统处在竖直向上的匀强磁场中，磁感应强度为B，电池内阻不计.问：电源的电动势E为多大能使导体杆静止在导轨上？

17．根据试题要求填空．

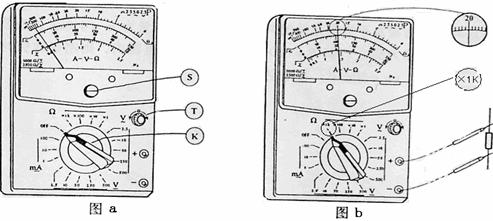

(1)图a为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻　 值约为20~30的定值电阻，测量的某些操作步骤如下：

① 调节可调部件　 ▲　　 ，使电表指针停在　　 ▲　 (填“左边‘0’位”或“右边‘0’位”)位置；

② 调节可调部件K，使它的尖端指向　　 ▲　 (写出具体档位)位置；

③ 将红．黑表笔分别插入“+”．“－”插孔，笔尖相互接触，调节可调部件　 ▲　 ，使电表指针指向　 ▲　 (填“左边‘0’位”或“右边‘0’位”)位置；

④ 测量电阻时，电流从红表笔流　▲　(填“进”或“出”)多用电表，欧姆表内部电池的正极接　▲　(填“红”或“黑”)表笔．

(2)在用多用表测量另一电阻的阻值时，电表的读数如图b所示(选择开关在“×1K”档)，该电阻的阻值为　 ▲　　 ．

16．在“测定金属的电阻率”的实验中，所

用的电阻丝R_x的阻值约为3Ω，变阻器最大阻

值为20Ω，电源电压为3V，电源内阻可忽略，

所用器材如图所示，则：

(1)用螺旋测微器测量导线直径时，测量结果如图所示，该导线的直径是　　　 mm；

(2)在下面的电路中选择电路　　　 (填“甲”或“乙”)进行实验；

(3)电压表的量程应选用　　 V(0-3V-15V)，电流表量程应选用　　　 A(0-0.6A-3A)

(4)在实物图中画上电路连接线。

　　(甲)

15.一个电流计量程为0.6A的电流表内阻R_g=60Ω，要把这个电流计改装成量程为 3A的电流表，那么应该在R_g上______联一个电阻R，R的大小应是______Ω.

14.“或”门电路的逻辑关系可表示为Z=A+B，则下列结果正确的是

　A． 0+0=0　　　　　　　 B.　 0+1=1　

　C.　 1+0=1　　　　　　　 D.　 1+1=0

13. 一个T型电路如图所示，电路中的电阻, .另有一测试电源，电动势为100V，内阻忽略不计。则：

A．当cd端短路时，ab之间的等效电阻是40

B． 当ab端短路时，cd之间的等效电阻是40

C． 当ab两端接通测试电源时， cd两端的电压为80 V

D． 当cd两端接通测试电源时， ab两端的电压为80 V

12.关于磁场和磁感线的描述，正确的说法有

A.磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质

B.磁感线可以形象地表现磁场的强弱与方向

C.磁感线总是从磁铁的北极出发，到南极终止

D.磁感线就是细铁屑在磁铁周围排列出的曲线，没有细铁屑的地方就没有磁感线

11. 如图所示的天平可用来测定磁感应强度。天平的右臂下面挂有一个矩形线圈.宽度为L，共N匝，线圈下端悬在匀强磁场中，磁场方向垂直纸面.当线圈中通有电流I时(方向如图)，在天平左右两边加上质量各为m₁、m₂的砝码，天平平衡，当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡，由此可知 ：

A．磁感应强度的方向垂直纸面向里，大小为mg/2NIL

B．磁感应强度的方向垂直纸面向里，大小为(m₁-m₂)g/NIL

C．磁感应强度的方向垂直纸面向外，大小为mg/2NIL

D．磁感应强度的方向垂直纸面向外，大小为(m₁-m₂)g/NIL
