3.如图所示,两个3/4圆弧轨道固定在水平地面上,半径R相同,A轨道由金属凹槽制成,B轨道由金属圆管制成,均可视为光滑轨道.在两轨道右侧的正上方分别将金属小球A和B由静止彩放,小球距离地面的高度分别用h_A和h_B表示,则下列说法正确的是　 (　　 )

A.若hA=hB=2R,则两小球都能沿轨道运动到最高点　

B.若hA=hB=3R/2,由于机械能守恒,两小球在轨道上升的最大高度为3R/2

C.适当调整hA和hB,均可使两小球从轨道最高点飞出后,恰好落在轨道右端口处

D.若使小球沿轨道运动并且从最高点飞出,A小球的最小高度为5R/2,B小球在hB>2R的任何高度均可

4如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离：(　 )

A．带点油滴将沿竖直方向向上运动

B．P点的电势将降低

C．带点油滴的电势能将减少

D．若电容器的电容减小，则极板带电量将增大

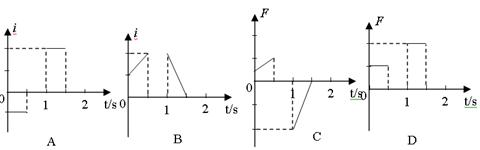

5 如图所示，位于同一水平面内的，两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连，具有一定质量的金属杆ab放在导轨上并与导轨垂直，当磁场的磁感应强度B随时间t如图变化时(规定垂直纸面向里的磁场方向为正)，用一平行于导轨的力F向左或向右拉杆ab，使它保持静止。若规定由a→b方向通过杆的感应电流为正，向右的拉力为正，则能反映通过杆的感应电流I和拉力F随时间t变化的图线是(　　　　)

2008年9月25日，我国成功发射了“神舟七号”载人飞船。假设飞船绕地球做匀速圆周运动，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．若知道飞船运动的角速度和周期，再利用万有引力常量，就可算出地球的质量

B．若宇航员从船舱中慢慢“走”出并离开飞船，飞船速率将减小

C．若有两个这样的飞船在同一轨道上，相隔一段距离一前一后沿同一方向绕行，只要后一飞船向后喷气加速，则两飞船一定能实现对接

D．若飞船返回地球，在进入大气层之前的无动力飞行过程中，飞船的动能逐渐增大，机械能保持不变

7 一玻璃砖横截面如图所示，其中ABC为直角三角形(AC边末画出)，AB为直角边ABC=45°；ADC为一圆弧，其圆心在BC边的中点。此玻璃的折射率为1.5。P为一贴近玻璃砖放置的、与AB垂直的光屏。若一束宽度与AB边长度相等的平行光从AB边垂直射入玻璃砖，则

A. 从BC边折射出束宽度与BC边长度相等的平行光

B. 屏上有一亮区，其宽度小于AB边的长度

C. 屏上有一亮区，其宽度等于AC边的长度

D. 当屏向远离玻璃砖的方向平行移动时，屏上亮区先逐渐变小然后逐渐变大

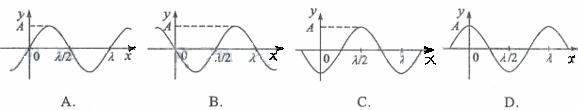

8　一简谐机械波沿x轴正方向传播，周期为T，波长为。若在x=0处质点的振动图像如右图所示，则该波在t=T/2时刻的波形曲线为

9一理想变压器原、副线圈匝数比n₁:n₂=11:5。原线圈与正弦交变电源连接，输入电压u如图所示。副线圈仅接入一个10 的电阻。则(　)

A．流过电阻的电流是20 A

B．与电阻并联的电压表的示数是100V

C．经过1分钟电阻发出的热量是6×10³J

D．变压器的输入功率是1×10³　 W

10　有一个小灯泡上标有“4.8V　 2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U²的关系曲线．有下列器材可供选用：

A．电压表V₁(0-3V，内阻3kΩ)　　 B．电压表V₂(0-15V，内阻15kΩ)

C．电流表A(0-0.6A，内阻约1Ω)　　 D．定值电阻R₁＝3kΩ

E．定值电阻R₂＝15kΩ　　　　　　　　　 F．滑动变阻器R(10Ω，2A)

G．学生电源(直流6V，内阻不计)

H．开关、导线若干

(1)实验中所用电压表应选用　　　，定值电阻应选用　　　　 (均用序号字母填写)；

(2)为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；

(3)利用上述实验电路图测出的电压表读数U_V与此时小灯泡两端电压U的定量关系是　　　，下图的四个图象中可能正确的是　　　．

姓名　　　　　班级　　　　　学号　　　　

11　如图所示，M是半径的固定于竖直平面内的l／4光滑圆弧轨道，轨道上端切线水平，轨道下端竖直相切处放置竖直向上的弹簧枪，弹簧枪可发射速度不同的质量的小钢珠．假设某次发射的小钢珠沿轨道内壁恰好能从M上端水平飞出，落至距M下方平面时，又恰好能无碰撞地沿圆弧切线从A点切入一光滑竖直圆弧轨道，并沿轨道下滑．A、B为圆弧轨道两端点，其连线水平，圆弧半径，小钢珠运动过程中阻力不计，g取l0m/s²，sin53°=0.8，cos53°=0.6．求：

(1)发射小钢珠前，弹簧枪弹簧的弹性势能；

(2)从M上端飞出到A点的过程中，小钢珠运动的水平距离s，

(3)AB圆弧对应的圆心角；(结果可用角度表示，也可用正切值表示)

(4)小钢珠运动到AB圆弧轨道最低点时对轨道的压力大小．

12 随着越来越多的摩天大楼在各地落成，至今普遍采用的钢索悬挂式电梯已经渐渐的不适用了。这是因为钢索的长度随着楼层的增高而相应增加，这样这些钢索会由于承受不了自身的重量，还没有挂电梯就会被扯断。为此，科学技术人员正在研究用磁动力来解决这个问题。如图所示就是一种磁动力电梯的模拟机，即在竖直平面上有两根很长的平行竖直轨道，轨道间有垂直轨道平面的匀强磁场B₁和B₂，且B₁和B₂的方向相反，大小相等，即B₁= B₂=1T，两磁场始终竖直向上做匀速运动，电梯桥厢固定在如图所示的一个用超导材料制成的金属框abcd内(电梯桥厢在图中未画出)，并且与之绝缘。电梯载人时的总质量为，所受阻力f=500N，金属框垂直轨道的边长L_cd=2m，两磁场的宽度均与金属框的边长L_ac相同，金属框整个回路的电阻R=，假如设计要求电梯以v₁=10m/s的速度向上匀速运动。
