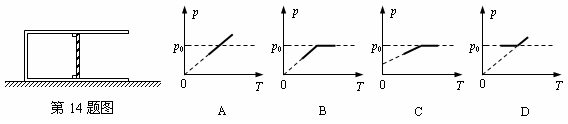

14．如图所示，一开口向右的汽缸固定在水平地面上，活塞可无摩擦移动且不漏气，汽缸中间位置有小挡板。初始时，外界大气压p0，活塞紧压小挡板处。现缓慢升高缸内气体温度，则下列p－T图像能正确反应缸内气体压强变化情况的是　　　　 (　 　　)

13．在万有引力定律发现过程中，牛顿曾经做过著名的“月-地”检验，他设想：如果地球对月球的引力和对地表附近物体的引力性质相同，已知月地间距离为地球半径的60倍，地球表面的重力加速度为g ,那么月球绕地球公转的加速度应该为 　　　(　　　 )

A.　　　　 B.60　　　 C.　　　　　 D.

12．如图所示，abcd是由均匀电阻丝制成的长方形线框，导体棒MN电阻不为零并可在ad边与bc边上无摩擦地平行滑动，且接触良好。已知线框处于匀强磁场中，磁场方向与线框平面垂直并指向纸内，则在MN棒由靠近ab边处向cd边匀速移动的过程中，MN两端电压将　　　　　　　　　　 (　　)

A．逐渐增大　　　　B．逐渐减小

C．先减小后增大　　　D．先增大后减小

11．质量为m的物体，从静止开始以的加速度竖直下落h的过程中，下列说法中正确的是：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 　　　)

A．物体的机械能守恒　　　　　　　　　　　　 B．物体的机械能减少mgh/2

C．物体的重力势能减少mgh/2　　　　　　　　 D．物体克服重力做功为mgh

10．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则下列表述正确的是　 　(　 　　)

A．通过R1上的电流增大

B．L1上消耗的功率增大

C．电源输出功率减小

D．通过R3上的电流增大

9．在2008北京奥运会中，牙买加选手博尔特是公认的世界飞人，在男子100m决赛和男子200m决赛中分别以9.69s和19.30s的成绩破两项世界纪录，获得两枚金牌。关于他在这两次决赛中的运动情况，下列说法正确的是　　　　　　　　　　　　 　　　　　(　　 　　)

A．200m决赛中的位移是100m决赛的两倍

B．100m决赛中的平均速度约为10.32m/s

C．100m决赛中的最大速度约为20.64m/s

D．200m决赛中的平均速度约为10.36m/s

8．电阻R与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向及a、b两点的电势关系为　　　　　　　　　　　　　　 　(　　　 )

A．向上；a点电势高　　B．向上；b点电势高

C．向下；a点电势高　　D．向下；b点电势高

单项选择题Ⅱ(24分)。( 本大题共8小题，每小题3分. 每小题给出的四个答案中，只有一个是正确的。把正确答案选出来，并将正确答案前面的字母按要求填写在试卷的答题卡上．填写在试卷上的字母，不能作为评分的依据。)

7．物块静止在固定的斜面上，再分别按图示的方向对物块施加大小相等的力F，A中F垂直于斜面向上，B中F垂直于斜面向下，C中F竖直向上，D中F竖直向下，施力后物块仍然静止，则施力前后物块所受的静摩擦力增大的是：　　　　 　　　(　 　　　)

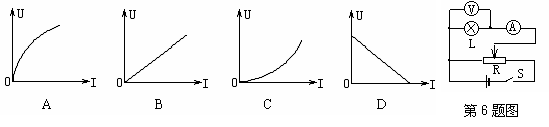

6．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图像应该是　　　　　　　　　　　　　　　 　　(　 　　　)

5．关于静电场的电场线，下列表述正确的是　　　　　　　　　　　　 ( 　　 )

A．电场线是客观存在的　　　　　　　　　　　　　　　

B．电场线越密的区域，电势越高

C．正电荷沿电场线方向移动时，电势能减小　

D．沿着电场线方向，电场强度越来越小
