2010.1

33．(15分)如图所示，电阻忽略不计的两根足够长平行光滑金属导轨竖直放置，其上端接一阻值为3Ω的电阻R。在水平虚线L1、L2间有一与导轨所在平面垂直的匀强磁场B，磁场区域的高度为d=0.5m。导体棒a的质量ma=0.2kg、电阻Ra=3Ω；导体棒b的质量mb=0.1kg、电阻Rb=6Ω，它们分别从图中M、N处同时由静止开始沿导轨向下滑动，且都能匀速穿过磁场区域，当b 刚穿出磁场时a正好进入磁场。(不计a、b之间的作用)求：

(1)在整个过程中，a棒和b棒分别克服安培力做了多少功？

(2)在b穿过磁场区域过程中，电阻R产生的电热；

(3)M点和N点距L1的高度分别为多少？

闵行区2009学年第一学期高三年级质量调研考试物理试卷答案及评分标准

32．(13分)如图所示，在竖直平面内有一个半径为R且光滑的四分之一圆弧轨道AB，轨道下端B与水平面BCD相切，BC部分光滑且长度大于R，C点右边粗糙程度均匀且足够长。现用手捏住一根长也为R、质量为m的匀质细杆的上端，使杆子的下端与A点等高，然后由静止释放杆子，让杆子沿轨道下滑。重力加速度为g。求：

(1)杆子前端到达C点时的速度大小；

(2)若杆子前端在过C点后，滑行s距离后停下，而且s>R，试计算杆子与粗糙平面间的动摩擦因数。

31．(12分)如图所示，放置在水平地面上一个高为40cm、质量为35kg的金属容器内密闭一些空气，容器侧壁正中央有一阀门，阀门细管直径不计。活塞质量为10kg，横截面积为60cm2。现打开阀门，让活塞下降直至静止。不计摩擦，不考虑气体温度的变化，大气压强为1.0×105Pa 。忽略所有阻力(阀门打开时，容器内气体压强与大气压相等)。求：

(1)活塞静止时距容器底部的高度；

(2)活塞静止后关闭阀门，对活塞施加竖直向上的拉力，通过计算说明能否将金属容器缓缓提离地面？

30.(10分)竖直放置的一对平行金属板的左极板上，用长为的轻质绝缘细线悬挂一个带电量为q质量为 m的小球，将平行金属板按如图所示的电路图连接。当滑动变阻器R在a位置时，绝缘线与左极板的夹角为，当将滑片缓慢地移动到b位置时，夹角为。两板间的距离大于，重力加速度为。问：

(1)小球在上述两个平衡位置时，平行金属板上电势差之比=?

(2)若保持变阻器滑片位置在a处不变，对小球再施加一个拉力，使绝缘线与竖直方向的夹角从缓慢地增大到，则此过程中拉力做的功W=?

29．一位质量为60 kg的同学为了表演“轻功”，他用打气筒给4只相同的气球充以相等质量的空气(可视为理想气体)，然后将这4只气球以相同的方式放在水平木板上，在气球的上方放置一轻质塑料板，如图所示。

(1)在这位同学慢慢站上轻质塑料板正中间位置的过程中，球内气体温度可视为不变。下列说法正确的是

A．球内气体体积变大　　　　　　　　 (　　 )

B．球内气体体积变小

C．球内气体内能变大

D．球内气体内能不变

(2)为了估算气球内气体的压强，这位同学在气球的外表面涂上颜料，在轻质塑料板面接触气球一侧表面贴上小方格边长为2.0 cm的方格纸。表演结束后，留下气球与方格纸接触部分的“印迹”如图所示，每个“印迹”大约占97小方格。若表演时大气压强为1.013105Pa，取g=10 m/s2。则气球内气体的压强为　　　　　 　Pa。(取三位有效数字)　

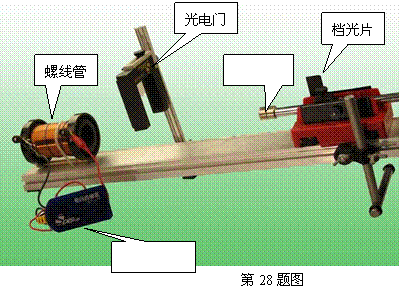

28．如图是“用DIS研究螺线管中感应电动势大小与磁通量变化快慢的关系”实验装置图，

(1)请在图中空白方框中填上对应的器材名称；

(2)该实验采取了控制变量法，实验过程中每次小车以不同的速度靠近螺线管，但保持不变的量是：①___________________________________；

②_______________________________________________________。

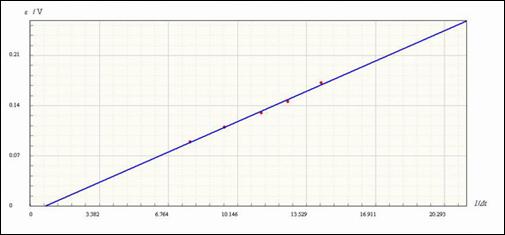

(3)下图是根据该实验数据作出的E-1/Δt图线，若其他实验条件均不变，仅改变螺线管到光电门之间的距离，获得的实验数据仍在原坐标图上作图线，图线斜率将如何变化？

_______________________________________________________________________

________________________________________________________________________ 。

27．如图所示是利用闪光照相研究平抛运动的示意图。小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的频闪相机拍摄的照片中B球有四个像，像间距离已在图中标出，单位cm，如图所示。两球恰在位置4相碰。

(1)计算A球离开桌面时的速度　　　 。

(2)画出图中A球的运动轨迹并用小圆点标明与B球相对应的另外两个位置。

26．如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为_____V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

25． ab是长为的均匀带电绝缘细杆，P1、P2是位于ab所在直线上的两点，位置如图所示。ab上电荷产生的静电场在P1处的场强大小为E1，在P2处的场强大小为E2。则P1、P2处电场强度方向　　　　　 (填“相同”或“相反”)。若将绝缘细杆的右边/2截掉并移走(左边/2电量、位置不变)，则P2处的场强大小为　　　　　　　 。
