2、用公式P=U2/R求出“220V,40W”灯泡的电阻为1210Ω，而用欧姆表测得其电阻只有90Ω。下列分析正确的是(　　　 )。

　(A)一定是读数时乘错了倍率

　(B)可能是测量前没有调零

　(C)一定是欧姆表坏了

　(D)1210Ω是灯泡正常工作时较高温度下的电阻，90Ω是灯泡常温下的电阻

1、在使用万用表欧姆档测电阻时，下面叙述的规则不必要或不确切的是(　　　 )。

　(A)测每个电阻前，都必须调零

　(B)测量中两手不要与两表笔金属触针接触

　(C)被测电阻要和其它元件及电源断开

　(D)测量完毕后选择开关应置于非欧姆挡

10、．如图所示，abcd为一个闭合矩形金属线框，图中虚线为磁场右边界(磁场左边界很远)，它与线圈的ab边平行，等分bc边，即线框有一半位于匀强磁场之中，而另一半位于磁场之外，磁感线方向垂直线框平面向里．线框以ab边为轴匀速转动.t=O时的位置如图所示，在右面的坐标系上定性画出转动过程中线框内感应电流随时间变化的图像(只要求画出一个周期)．

9、 (2003年广东，18)在图所示区域(图中直角坐标系Oxy的1、3象限)内有匀强磁场，磁感应强度方向垂直于图面向里，大小为B．半径为l，圆心角为60。的扇形导线框OPQ以角速度w绕。点在图面内沿逆时针方向匀速转动，导线框回路电阻为R．

(1)求线框中感应电流的最大值I。和交变感应电流的频率f；

(2)在图中画出线框转一周的时间内感应电流I随时间t变化的图象．(规定与图中线框的位置相应的时刻为t=0)

8、 (1996年全国，19)如图所示，abcd为一边长为l、具有质量的刚性导线框，　 位于水平面内，bc边中串接有电阻R，导线的电阻不计．虚线表示一匀强磁场区域的边界，它与线框a6边平行，磁场区域的宽度为2l，磁场磁感应强度为B，方向竖直向下．线框在一垂直于ab边的水平恒定拉力作用下，沿光滑水平面运动，直到通过磁场区域．已知ab边刚进入磁场时，线框便变为匀速运动，此时通过电阻R的电流的大小为i₀，试在图的i-x坐标系上定性画出：从导线框刚进人磁场到完全离开磁场的过程中，流过电阻R的电流i的大小随ab边的位置坐标x变化的曲线．

7、如下图所示，用总电阻为R的均匀电阻线弯成图中的框架abcdea，各边长标示于图上．使框架以向右的速度v匀速通过宽为L，磁感强度为B的匀强磁场，磁场方向垂直纸面向里．

(1)计算后，在给出的坐标纸中定量作出框架在通过磁场的过程中，ab间的电压u随时间t变化的图像(以cd边刚进磁场为计时起点，a点电势高于b

　 点电势时u，为正)

　 (2)求出框架在通过磁场的过程中，外力所作的功．

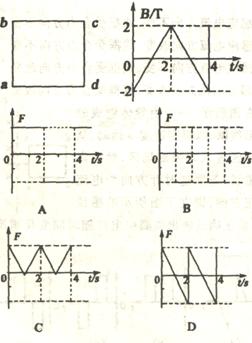

6、(2002·东城三点)矩形导线框abcd在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如下图所示．t=O时刻，磁感应强度的方向垂直于纸面向里．在0-4s时间内，线框的ab边受力随时间变化的图象(力的方向规定以向左为正方向)，可能如下图中的：　 (　 )

5、(1999年全国，12)一匀强磁场，磁场方向垂直纸面，规定向里的方向为正．在磁场中有一细金属圆环，线圈平面位于纸面内，如图 (a)所示．现令磁感应强度B随时间t变化，先按图 (b)中所示的oa图线变化，后来又按图线bc和cd变化．令E₁、E₂、E₃分别表示这三段变化过程中感应电动势的大小，I₁、I₂、I₃分别表示对应的感应电流，则…………………………………………………(　　 )

A．E₁>E₂，I₁沿逆时针方向，I₂沿顺时针方向

B．E₁<E₂，I₁沿逆时针方向，I₂沿顺时针方向

C．E₁<E₂，I₂沿顺时针方向，I₃沿逆时针方向

D．E₂=E₃，I₂沿顺时针方向，I₃沿顺时针方向

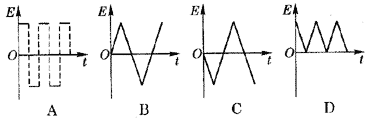

4、一闭合线圈置于磁场中，若磁感应强度B随时间变化的规律如图3－12所示，则图3－13中能正确反映线圈中感应电动势E随时间t变化的图象是　　［　　］

图3－12

图3－13

3、 (1997年上海，一、4)一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图10一19所示．则图lO一20所示较正确反映线圈中电流i与时间t关系的是(线圈中电流以图示箭头为正方向)……………(　 )
