22．(1) (9分) 某学习小组要描绘一只标有“2.5V，0.5A”的小灯泡的伏安特性曲线，实验器材除了导线和开关外，还有以下一些器材可供选择：

A．电源E (电动势为3.0V，内阻不计)

B．电压表V₁ (量程为0-3.0V，内阻约为2)

C．电压表V₂ (量程为0-l5.0V，内阻约为6)

D．电流表A₁ (量程为0-0.6A，内阻约为1)

E．电流表A₂ (量程为0-100mA，内阻约为2)

F．滑动变阻器R₁ (最大阻值10 Q)

G．滑动变阻器R₂ (最大阻值2k Q)

①从保证仪器安全、减小实验误差和方便实验操作等方面考虑，实验中电压表应选择　　　　 ，电流表应选择　　　　 ，滑动变阻器应选择　　　 　(填写器材前的字母序号)；

②为了提高实验精度和得到完整的伏安特性曲线，请你为该学习小组设计电路图，并画在下面的方框中．

(2) (10分) 某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

实验次数	l	2	3	4	5
R()	4.0	10.0	16.0	22.0	28.0
(A)	1.00	0.50	0.34	0.25	0.20
()	1.0	2.0	2.9	4.0	5.0

①若利用线性图象确定电池的电动势和内阻，则应作

　　　　 (选填“R-I”或“R-”)图象；

②利用测得的数据在坐标纸上画出适当的图象(纵坐标表示R)；

③由图象可知，该电池的电动势E =　　　 V，内阻=　　　　 (结果保留两位有效数字)；

④利用该实验电路测出的电动势和内阻与真实值和相比，理论上　　　　

E真，　　　　 (选填“>”、“<”或“=”)．

21．如图所示，电源电动势为E，内电阻为r，在滑动变阻器R₂的滑片向上滑动的过程中，电阻R₃上消耗的电功率

A．一直增大

B．一直减小

C．保持不变

D．先增大后减小

20．如图所示，甲、乙、丙三小球分别位于如图所示的竖直平面内，甲、乙在同一条直线上，甲、丙在同一条水平线上，P点在丙球正下方．某时刻，甲、乙、丙同时开始运动，甲以水平速度平抛，乙以水平速度沿水平面向右做匀速直线运动，丙做自由落体运动，则下列说法错误的是

A．无论初速度大小如何，甲、乙、丙三球一定会同时在P点相遇

　　 B．若甲、乙、丙三球同时相遇，则一定发生在P点

　　 C．若甲、丙两球在空中相遇，此时乙球一定在P点

　　 D．若甲、乙两球在水平面上相遇，此时丙球一定在P点

19．如图所示，在轻质弹簧的下端悬挂一质量为m的小

球A，将小球从弹簧原长位置由静止释放，小球能

够下降的最大高度为h．若将小球A换为质量2m的小球B，仍从弹簧原长位置由静止释放，已知重力加速度为g，则小球B下降h时的速度为

A．　　　　　　　　　 B．

C．　　　 　　　　　　　D．

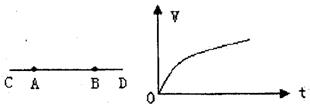

18．直线CD是某电场中的一条电场线，若将一电子从A点处静止释放，电子沿电场线从A到B运动过程中的速度随时间变化的图线如图所示．则下列说法中正确的是

A．A点场强大于B点场强

B．A点电势高于B点电势

C．电子在运动过程中，机械能守恒

D．电子在A点的电势能小于在B点的电势能

17．木星是绕太阳运动的一颗行星，它有多颗卫星．若将木星绕太阳的运动和卫星绕木星的运动均视为匀速圆周运动，现要计算木星的质量，除引力常量G之外，还需要知道的物理量是

A．木星绕太阳运动的角速度和轨道半径

B．卫星绕木星运动的周期和卫星的质量

C．木星绕太阳运动的周期和轨道半径

D．木星的半径和木星表面的重力加速度

16．如图所示是两电阻R₁和R₂的U-I关系图线，这两条直线将

U-I坐标系的第一象限分成了三个区域，则下列说法正确的是

　　 A．R₁、R₂串联的总电阻的U-I图象在区域I

　　 B．R₁、R₂串联的总电阻的U-I图象在区域II

　　 C．R₁、R₂并联的总电阻的U-I图象在区域I

　　 D．R₁、R₂并联的总电阻的U-I图象在区域III

15．一定质量的理想气体，如果在某个过程中保持内能不变而放出热量，则在该过程中气体

　 　A．温度降低　　　 　　　B．压强增大

　 　C．对外做功　　　　 　　D．密度减小

14．一列横波沿x轴传播，某时刻的波形如图所示，质点A的平衡

位置与坐标原点O相距0.5m，此时质点A沿y轴正方向运动，

经过0.02s第一次到达正向最大位移处．由此可知

A．这列波的波长为2m

B．这列波的频率为50Hz

C．这列波的波速为l2.5m/s

D．这列波沿x轴负方向传播

13．在甲烧杯中放入盐酸，乙烧杯中放入醋酸，两种溶液的体积和pH都相等，向两烧杯中同时加入质量不等的锌粒，反应结束后得到等量的氢气。下列说法正确的是

A．甲烧杯中放入锌的质量比乙烧杯中放入锌的质量大

B．甲烧杯中的酸过量　　

C．乙烧杯中的锌有剩余

D．反应开始后乙烧杯中的C(H⁺)始终比甲烧杯中的c(H⁺)小
