17．(4分)

　　　　 遥控赛车比赛中有一个规定项目：飞越“壕沟”。比赛要求：赛车从起点A由静止出发，沿水平直线轨道运动，在B点飞出后越过“壕沟”，落到平观EF段(如图所示)。赛车通电后以额定功率P=1.5W工作，在AB段运动过程中，受到阻力恒为F₁=0.3N，在空中运动的过程不计空气阻力。已知赛车质量m=0.1kg，AB的长度L=10.00m，BE的高度差h=1.25m，BE的水平距离s=1.50m。(重力加速度g=10m/s²).

　 (1)若赛车在AB轨道上能达到最大速度，求的大小；

　 (2)要使赛车完成比赛，赛车通电时间至少为多长？

16．在“电流表改装成电压表”的实验中。

　 (1)现将满偏电流的电流表改装成量程为3.0V的电压表，需　　　　 (填“串联”或“并联”)一阻值等于　　 Ω的电阻。

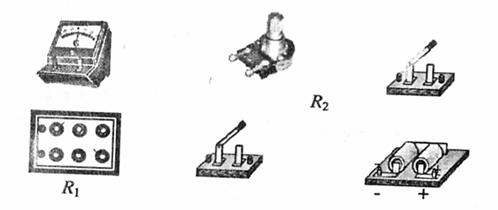

　 (2)某实验小组用下列器材测量电流表内阻，请用线条代替导线将器材连成测量电流表内阻的实验电路。(R₁为电阻箱，R₂为阻值很大的电位器)

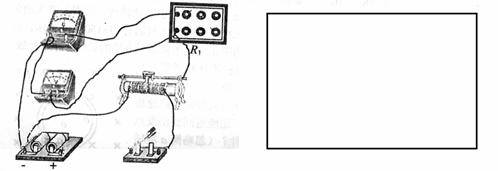

　 (3)下图是将改装好的电压表跟标准电压表进行核对的实物连接图，请把实物图相应的实验电路图画在右边的方框内。

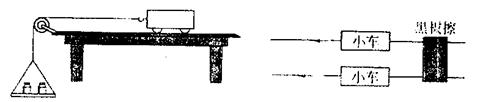

15．教材中在探究加速度与力和质量的关系的实验中，采用的是两辆小车同时运动进行比较的方法，这样做的好处是可使数据的分析与处理变得简单易行，如图所示。

　 (1)实验中要研究在小车质量一定的情况下加速度与合外力的关系，其做法是使两小车的质量相同，两托盘中所放砝码的数量　　　　 (选填“相同”或“不同”)。让两辆小车同时开始运动，然后同时制动，便可通过测量两小车拽过的绳子的长短来比较两小车的加速度。这样做依据的物理公式是　　　　　　　　　 。

　 (2)在探究速度与质量的关系时，实验中采用的是在两托盘中放相同数量的砝码，这样做的目的是保证两小车　　　　　 相同。为了检验小车的加速度a是否与其质量m成反比，在处理实验数据时可采用做出一次函数图象的方法。如果纵坐标表现加速度a，其横坐标应该选用　　　　　　 。

　 (3)处理数据时，总是把托盘和砝码的重力当作小车所受合力。两实际上小车所受合力比托盘和砝码的重力要　　　　 一些(选填“大”或“小”)。因此，为使实验结论的可信度更高一些，应使托盘和砝码的总质量尽可能　　　 一些(选填“大”或“小”)。

14．在做“用单摆测定重力加速度”的实验中，

　 (1)以下对实验的几点建议中，有利于提高测量结

果精确度的是　　　　 。

　　　　　　　 A．实验中适当加长摆线

　　　　　　　 B．单摆偏离平衡位置的角度不能太大

　　　　　　　 C．当单摆经过最大位置时开始计时

　 　　　　　　　 D．测量多组周期T和摆长L，做L-T²关系图象来处理数据

　 (2)某同学在正确操作和测量的情况下，测得多组摆

长L和对应的周期T，画出L-T²图象，如右图

所示。出一这一结果最可能的原因是：摆球重心

不在球心处，而是在球心的正　　　 方(选填

“上”或“下”)。为了使得的实验结果不受摆

球重心位置无法准确确定的影响，他采用恰当

的数据处理方法：在图线上选取A、B两个点，

找到两点相应的横纵坐标，如图所示。用表达式

g=　　　 计算重力加速度，此结果即与摆球重心就在球心处的情况一样。

13．某同学用螺旋测微器测量一圆管外径，如图所示，

其读数为　　　　 mm。

12．质量为m的球A，沿光滑水平面以v的速度与质量为3m的静止小球B发生正碰。碰后A球的速度的可能是　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．与B球速度同向　　　　　　　　　　　　　　 B．与B球速度同向

　　　 C．与B球速度同向　　　　　　　　　　　　　　 D．与B球速度同向

第Ⅱ卷(非选择题，共72分)

　 二、实验题(本题共4小题，共22分。其中13题2分，14题6分、15题6分、16题8分)

11．跳伞运动员从高度H处由静止下落，假设沿直线运动，经历加速下降和减速下降两个过程，最后以速度v着地。将运动员和伞看成一个系统，质量为M。在这两个过程中，下列说法正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．阻力对系统始终做负功，全程做功等于

　　　 B．系统受到的合外力始终做正攻功，全程做功等于

　　　 C．重力在加速过程中做的功比减速过程中做的功多

　　　 D．合外力在加速过程中的冲量比减速过程中的冲量小

8．光滑水平面上有一边长为l的正方形区域，处在场强为E的匀强电场中，电场方向与正方形一边平行，一质量为m、带电量为+q的小球由某一边的中点，以垂直于该边的水平速度进入该正方形区域。当小球再次运动到该正方形区域的边缘时，动能的增量可能为

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．0　　　　　　　　　　　　 B．　　　　　　　　 C．　　　　　　　 D．

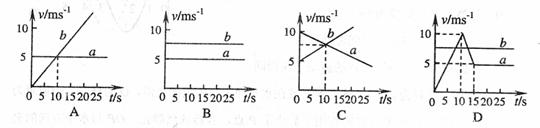

　 9．两辆汽车a、b在平直车道上行驶，t=0时两车相遇。如图所示为它们的四种运动情况的v – t 图象。能反映两车能再次相遇的图像是　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 10．如图所示，有两根和水平方向成角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直轨道平面的匀强磁场B，一根质量为m的金属杆MN从轨道上由静止滑下，经过足够长的时间后，流经金属棒的电流达到最大，金属杆做匀速运动，金属杆和轨道电阻均不计。则　　　　　　 (　　 )

　　　 A．下滑过程中，金属杆中的电流方向为从M到N

　　　 B．加速运动过程中，金属杆克服安培力做的功大于

可变电阻R的产生的焦耳热

　　　 C．匀速运动过程中，金属杆的重力功率等于可变电

阻R的发热功率

　　　 D．若R增大，流经金属棒的最大电流将减小

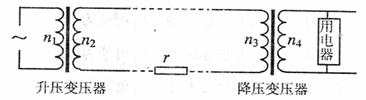

7．某小型水电站的电能输送示意图如下。发电机的输出电压为220V，输电线总电阻为r，升压变压器原副线圈匝数分别为n₁、n₂。降低变压器原副线匝数分别为n₃、n₄(变压器均为理想变压器)。要使额定电压为220V的用电器正常工作，则　　　　　　　　　　　　　　 (　　 )

　 　　　 A．

　　　 B．

　　　 C．越大，输电线损失的电功率越大

　　　 D．越大，升压变压器的输出功率越大

5．一列简谐横波沿直线传播，依次从直线上的a

点传到b点，a、b两质点相距2m。图中实、

虚两曲线分别表示a、b两质点的振动曲线。

如图可知　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．该波的周期一定是4s

　　　 B．该波的波长可能为2m

　　　 C．该波从a传到b所用时间可能是7s

　　　 D．t=2.5s时，a、b两质点的振动方向相同

　 6．如图所示，质量为M的半球形容器放在水平面上，内表面光滑，O为球心，一质量为m的小滑块，在水平力F的作用下静止于P点，容器依然静止。OP与水平方向的夹角为θ。下列关系正确的是　　　　　　　　　 (　　 )

　　　 A．滑块所受支持力

　　　 B．水平力

　　　 C．容器受到地面的支持力大于

　　　 D．容器受到地面的摩擦力与水平力F大小相等
