13．如图所示，一斜面体静止在粗糙的水平地面上，一物体恰能在斜面体上沿斜面匀速下滑，可以证明此时斜面不受地面的摩擦力作用.若沿平行于斜面的方向用力向下推此物体，使物体加速下滑，斜面体依然和地面保持相对静止，则斜面体受地面的摩擦力　 (　　　　 )

(A)大小为零　　(B)方向水平向右

(C)方向水平向左　(D)大小和方向无法判断

12．如图所示，均匀绕制的螺线管水平放置，在其正上方附近用绝缘线水平吊起通电直导线A，导线A与螺线管垂直。已知导线A中的电流方向垂直于纸面向里。开关S闭合后，导线A受到通电螺线管磁场的作用力的方向是(　　　　 )

(A)水平向左　　　 (B)水平向右 　　　

(C)竖直向下　　　 (D)竖直向上

11．一列简谐横波沿x轴传播，t＝0时刻的波形如图所示。则从图中可以看出(　　　　 )

(A)这列波的波长为5m

(B)波中的每个质点的振动周期为4s

(C)若已知波沿x轴正向传播，则此时质点a向下振动

(D)若已知质点b此时向上振动，则波是沿x轴负向传播的

10．一物块以某一初速度沿粗糙的斜面向上沿直线滑行，到达最高点后自行向下滑动，不计空气阻力，设物块与斜面间的动摩擦因数处处相同，下列哪个图像能正确地表示物块在这一过程中的速率与时间的关系(　　　　 )

9．农民在精选谷种时，常用一种叫“风车”的农具进行分选。在同一风力作用下，谷种和瘪谷(空壳)谷粒都从洞口水平飞出，结果谷种和瘪谷落地点不同，自然分开，如图所示。对这一现象，下列分析正确的是(　　　　 )

(A)M处是瘪谷，N处为谷种

(B)谷种质量大，惯性大，飞得远些

(C)谷种和瘪谷在竖直方向做自由落体运动

(D)谷种飞出洞口时的速度比瘪谷飞出洞口时的速度小些

8．一运动员双手对称地握住单杠，使身体悬空。设每只手臂所受的拉力都是F_T，它们的合力是F，若两臂之间的夹角增大了，则F_T和F的变化情况(　　　　 )

(A)F_T和F都增大　　　　　 (B)F_T和F都减小

(C)F_T增大，F不变　　 　　　(D)F_T不变，F增大

7．如图为一定质量理想气体的p-t图像，在气体由状态A变化到状态B过程中，体积变化的情况为　 (　　　　 )

(A)一定不变　　　 (B)一定减小　

(C)一定增大　 　　(D)不能判断怎样变化

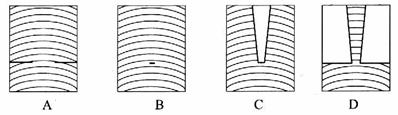

6．如图所示是波遇到小孔或障碍物后的图像，图中每两条实线间的距离表示一个波长，其中正确的图像是(　 　　　)

5．用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是(　　　　 )

(A)电流表烧坏　　　　 　　　 (B)电压表示数为零

(C)灯泡不亮　　　　　　　　　 　 (D)灯泡烧坏

4．如图一列绳波，当手振动的频率增加时，它的传播速度及其波长 (　　　　 )

(A)速度不变，波长减小　　 (B)速度不变，波长增大

(C)速度减小，波长变大　　 (D)速度增大，波长不变
