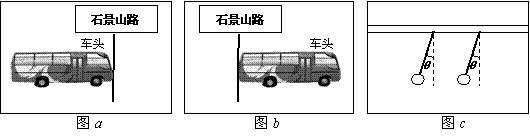

5．如图a、b所示，是一辆质量为6×10³kg的公共汽车在t=0和t=3s末两个时刻经过同一路牌的两张照片．当t=0时，汽车刚启动，在这段时间内汽车的运动可看成匀加速直线运动．图c是车内水平横杆上用轻绳悬挂的拉手环经放大后的图像，轻绳与竖直方向的夹角为θ=37⁰．根据题中提供的信息，不能估算出的物理量有(　 　　)

A．汽车的长度　　　　　　　　　　　

B．3s末汽车的速度

C．3s内合外力对汽车所做的功　　

D．3s末汽车牵引力的功率

4．如图所示，实线是电场中一簇方向未知的电场线，虚线是一个带正电粒子从a点运动到b点的轨迹，若带电粒子只受电场力作用，粒子从a点运动到b点的过程中(　 )

　　 B．粒子运动的速度逐渐增大

　　 C．粒子的电势能逐渐增加

3．篮球运动员通常要伸出双手迎接传来的篮球．接球时，两手随球迅速收缩至胸前．这样做可以(　　 )

　　 A．减小球对手的冲量

　　 B．减小球对人的冲击力

　　 C．减小球的动量变化量

　　 D．减小球的动能变化量

2.物体沿直线以恒定加速度运动, 它的位移与时间的关系是(的单位是m, 的单位是s)，则它的速度为零的时刻是(　　　 )　　

A．s　　　　 B．2s　　　　 　C．4s　　　　 D．24s

1．在物理学的重大发现中科学家们创造出了许多物理学方法，如理想实验法、控制变量法、极限思想法、类比法和科学假说法、建立物理模型法等等．以下关于所用物理学研究方法的叙述不正确的是(　　 )

A．在不需要考虑物体本身的大小和形状时，用质点来代替物体的方法叫假设法

B．根据速度定义式，当非常非常小时，就可以表示物体在t时刻的瞬时速度，该定义应用了极限思想方法

C．在探究加速度、力和质量三者之间的关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系，该实验应用了控制变量法

D．在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加，这里采用了微元法

24．(20分)

如图(a)所示，在以直角坐标系xOy的坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直xOy所在平面的匀强磁场。一带电粒子由磁场边界与x轴的交点A处，以速度v₀沿x轴负方向射入磁场，粒子恰好能从磁场边界与y轴的交点C处，沿y轴正方向飞出磁场，不计带电粒子所受重力。

(1)a．粒子带何种电荷；

b．求粒子的荷质比。

(2)若磁场的方向和所在空间的范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，粒子飞出磁场时速度的方向相对于入射方向改变了θ角，如图(b)所示，求磁感应强度B′的大小。

23．(18分)

如图所示，用长为l的绝缘细线悬挂一带电小球，小球质量为m。现加一水平向右、场强为E的匀强电场，平衡时小球静止于A点，细线与竖直方向成θ角。

　 (1)求小球所带电荷量的大小；

　 (2)若将细线剪断，小球将在时间t内由A点运动到电场中的P点(图中未画出)，求A、P两点间的距离；

　 (3)求A、P两点间电势差的大小。

22．(16分)

如图所示，粗糙水平地面与半径为R的光滑半圆轨道BCD相连接，且在同一竖直平面内，O是BCD的圆心，BOD在同一竖直线上。质量为m的小物块在水平恒力F的作用下，由静止开始做匀加速直线运动，小物块与水平地面间的动摩擦因数为μ。当小物块运动到B点时撤去F，小物块沿半圆轨道运动恰好能通过D点。求：

　 (1)小物块在水平地面上运动时的加速度；

　 (2)小物块运动到B点时的速度；

　 (3)小物块离开D点后落到地面上的点与B点之间的距离。

21．(18分)

(1)某同学在做《验证机械能守恒定律》的实验时，部分步骤如下：

A．把电磁打点计时器固定在铁架台上，并用导线将打点计时器接在低压交流电源上；

B．将连有重物的纸带穿过限位孔，用手提着纸带的上端；

C．放开纸带，接通电源；

D．更换纸带，重复几次。然后选用点迹清晰的纸带；

E．用天平称出重物的质量。

上述步骤中错误的是_________，不必要的步骤是_________。(填步骤前的字母)

(2)在做《测定金属的电阻率》的实验时，需要对金属丝的电阻进行测量，已知金属丝的电阻值R_x约为20Ω。一位同学用伏安法对这个电阻的阻值进行了比较精确的测量，这位同学想使被测电阻R_x两端的电压变化范围尽可能的大。他可选用的器材有：

电源E：电动势为8V，内阻为1.0Ω；

电流表 ：量程0.6A，内阻约为0.50Ω；

电压表 ：量程10V，内阻约为10kΩ；

滑动变阻器R：最大电阻值为5.0Ω；

开关一个，导线若干。

①根据上述条件，测量时电流表应采用____________。(选填“外接法”或“内接法”)

②在方框内画出实验电路图。

③若在上述实验中，电流表的示数为I，电压表的示数为U，且电流表内阻R_A、电压表内阻R_V均为已知量，用测量量和电表内阻计算金属丝电阻的表达式R_x=________________。

20．如图所示的电路中，电源的内电阻不能忽略不计。现闭合开关S，待电路中的电流稳定后，调节可变电阻R的阻值，电压表的示数增大了。下列判断正确的是

A．可变电阻R被调到较小的阻值

B．电阻R₂两端的电压减小，减小量等于

C．通过电阻R₂的电流减小，减小量小于

D．路端电压增大，增大量等于

第Ⅱ卷(非选择题　 共180分)
