23．(16分)如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。静止的带电粒子带电量为+q，质量为m(不计重力)，从点P经电场加速后，从小孔 Q进入N板右侧的匀强磁场区域，磁感应强度大小为B，方向垂直于纸面向外，CD为磁场边界上的一绝缘板，它与N板的夹角为a=45°，孔Q到板的下端C的距离为L。当M、N两板间电压取最大值时，粒子恰垂直打在CD板上。求：(1)两板间电压的最大值U_m；(2)CD板上可能被粒子打中的区域的长度_。

22．(18分)(1)(2分) 实验室中有下列几个长度测量仪器：①米尺、②10分度游标卡尺、③20分度游标卡尺、④50分度游标卡尺、⑤螺旋测微器。一个同学用其中一种仪器测量某工件的长度为8.116cm，则他所使用的仪器为 　　　　　(填仪器序号)

(2)(2分)如图所示为用一多用电表测电阻时的表盘示意图，该电阻的阻值是　　　　 Ω。

(3)．(12分)为了测量某电流表A的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：

A．直流电压表V(0~3V，内阻约6kΩ)

B．定值电阻R₁(5．0Ω　　 1A)

C．定值电阻R₂(50．0Ω　 0．1A)

D．滑动变阻器R(0~5Ω　 2A)

E．直流电源E(3V，内阻很小)

F．导线、电键若干

1实验中定值电阻R。应选用　　　　 (选填“R₁”或“R₂”)

2在如图虚线框内画出实验电路。

3某同学在实验中测出7组对应的数据(见下表)：

请在图示坐标中描点作出U-I图线．由图象可知，表中的第　　　　　 次实验数据有错误，此电流表的电阻为　　　　　　　　 Ω。

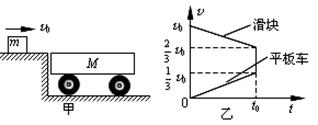

21．如图甲所示，光滑水平面上停放着一辆表面粗糙的平板车，质量为M。与平板车上表面等高的平台上有一质量为m的滑块以水平初速度v₀向着平板车滑来，从滑块刚滑上平板车开始计时，之后它们的速度随时间变化的图象如图乙所示，t₀是滑块在车上运动的时间，以下说法中正确的是

(　　 )

A．滑块与平板车最终滑离

B．滑块与平板车的质量之比m : M = 1 : 2

C．滑块与平板车表面的动摩擦因数为

D．平板车上表面的长度为v₀t₀

第Ⅱ卷(非选择题，共174分)

注意事项：各学科答题只作在对应的答题卷上。

20．如图所示，AC、BD为一边长为d的正方形ABCD的两条对角线。空间存在一与正方形所在平面平行的未知静电场。现有一带电量为+q的点电荷，先从A点运动到B点，电势能减少了E；又从B点运动到C点，电势能增加了E。下列关于此空间存在的静电场的说法，正确的是(　　 )

A．若为位于D点的电荷量为Q的负点电荷产生的电场，则AB两点电势差为

B．若为位于D点的电荷量为Q的正点电荷产生的电场，则B点场强大小为

C．若为匀强电场，则场强方向垂直于AC并由B指向D，场强大小为

D．若为匀强电场，则场强方向垂直于AC并由D指向B，场强大小为

19．如右图为一列简谐横波的波形图，其中虚线是t₁=0.01s时的波形，实线是t₂=0.02s时的波形，已知t₂−t₁=。关于这列波，下列说法中正确的是(　　 )

A．该波的传播速度可能是600m/s

B．从t₁时刻开始，经0.1s质点P通过的路程为0.8m

C．若该波波源从0点沿x轴正向运动，则在x=200m处的观测者接收到的波的频率将大于25Hz s

D．遇到宽约3m的障碍物时，该波能发生明显的衍射现象

18．大量处于基态的氢原子在某单色光束照射下，只能发出频率为v­₁、v₂、v₃的三种光，且v₁<v₂<v₃，则该照射光子的能量为(　　 )

A、hv₁　　　 B、hv₂ C、hv₃　　　 D、h(v₁+v₂+v₃)

17．随着太空技术的飞速发展，地球上的人们登陆其它星球成为可能。假设未来的某一天，宇航员登上某一星球后，测得该星球表面的自由落体加速度为地球表面重力加速度的2倍，而该星球的平均密度与地球差不多，则该星球质量大约是地球质量的(　　 )

A．2倍　　　　　　 B．4倍　　　　　 C．6倍　　　　　　 D．8倍

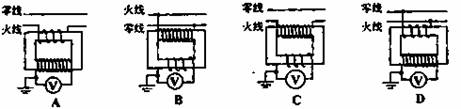

16．在变电站里，经常要用交流电表去监测电网上的高电压，所用的器材叫电压互感器。如下所示的四个图中，能正确反应其工作原理的是(　　 )

15．一物体从某行星表面竖直向上抛出.从抛出瞬间开始计时，得到物体相对于抛出点的位移x与所用时间t的关系如图所示，以下说法中正确的是(　　 )

A．物体上升的最大高度为16m

B．8s末物体上升到最高点

C．该行星表面的重力加速度大小为4m/s²

D．物体抛出时的初速度大小为4m/s

14．下列说法正确的是(　　 )

A．气体压强越大，气体分子的平均动能就越大

B．自然界中涉及热现象的宏观过程都具有方向性

C．凡是遵守热力学第一定律的过程都一定能够发生

D．在绝热过程中，外界对气体做功，气体的内能减少
