11．(1)a点　 (2)d，右　　　　　 12、BC

第Ⅱ卷(非选择题 共72分)

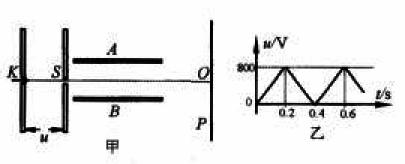

15．(16分)如图甲所示，真空中的电极K连续不断地发出电子(电子的初速度可忽略不计)，经电压为u的电场加速，加速电压u随时间t变化的图象如图乙所示。每个电子通过加速电场的过程时间极短，可认为加速电压不变。电子被加速后由小孔S穿出，沿两个彼此靠近且正对的水平金属板A、B间中轴线从左边缘射入A、B两板间的偏转电场，A、B两板长均为L=0.20m，两板之间距离d=0.050m，A板的电势比B板的电势高。A、B板右侧边缘到竖直放置的荧光屏P(面积足够大)之间的距离b=0.10m。荧光屏的中心点O与A、B板的中心轴线在同一水平直线上。不计电子之间的相互作用力及其所受的重力，求：

(1)要使电子都打不到荧光屏上，则A、B两板间所加电压U应满足什么条件；

(2)当A、B板间所加电压U'=50V时，电子打在荧光屏上距离中心点O多远的范围内。

第Ⅰ卷(选择题　 50分)

14.(12分)两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是均匀的。一个粒子(₂⁴He)从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心。已知质子电荷为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求：

(1)极板间的电场强度E；

(2)粒子在极板间运动的加速度a；

(3)粒子的初速度v₀。

13．(12分)如图所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径R=0.40m。在轨道所在空间存在水平向右的匀强电场，电场强度E=1.0×10⁴ N/C。现有一质量m=0.10kg的带电体(可视为质点)放在水平轨道上与B端距离s=1.0m的位置，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零。已知带电体所带电荷q=8.0×10^-5C，取g=10m/s²，求：

(1)带电体在水平轨道上运动的加速度大小及运动到B端时的速度大小；

(2)带电体运动到圆弧形轨道的B端时对圆弧轨道的压力大小；

(3)带电体沿圆弧形轨道运动过程中，电场力和摩擦力对带电体所做的功各是多少。

12、(用恒定电流的电流场模拟静电场描绘等势线时,下列哪些模拟实验的设计是合理的　　 　

　　　　 ⑴　　　　 ⑵　 　　　 ⑶　　　　 ⑷

A．如图⑴所示圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场

B．如图⑵所示圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围附近的静电场

C．如图⑶所示两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场

D．如图⑷所示圆柱形电极M接电源负极，模拟负点电荷周围的静电场

11．“电场中等势线的描绘”的实验装置如图所示．

(1)在图中口、a、b、c、d、e五个基准点中，电势最高的点是　　 点；

(2)若电流表的两表笔分别接触d、f两点(d、f两点的连线与A、B

连线垂直)时，表针反偏(电流从红表笔流进时，表针正偏)，则电

流表的红表笔接在　　　 点，要使表针指在零刻度线，应将接f的

探针(即表笔)向　　　　　　 移动(填向“左”或向“右”)．

10.如图所示，水平放置的固定圆盘A带电为十Q，电势为零，从盘中心O处释放一质量为m、带电+q的小球，由于电场力的作用，小球最高可竖直上升高度为H的点C，且过点B时速度最大，由此可求出带电圆盘A上的所带电荷十Q形成的电场中(　)

　A．B点场强　　　　　 B．C点场强　　　　　　 C．B点电势　　　　　　 D．C点电势

第Ⅱ卷(非选择题 共72分)

9、一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点，如图所示，以E表示两板间的场强，U表示电容器的电压，ε表示在正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置中，则

A．U变大，E不变　　

B．E变大，ε变大　　

C．U变小，ε不变　　

D．U不变，ε变小

8、水平放置的平行板电容器与一电池相连。在电容器的两板间有一带正电的质点处于静止平衡状态。现将电容器两板间的距离增大，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．电容变大，质点向上运动　 　　　　 B．电容变大，质点向下运动

C．电容变小，质点保持静止　 　　　　 D．电容变小，质点向下运动
