4.关于向心力的说法正确的是 [　]

A.物体由于做圆周运动而产生了向心力　

B.向心力不改变圆周运动物体速度的大小 　C.作匀速圆周运动的物体其向心力是不变的

D.作变速圆周运动的物体所受各力的合力就是向心力

3.关于平抛运动，下列说法中正确的是　 [　]

　 A．平抛运动是曲线运动，它的速度方向不断改变，不可能是匀变速运动

B．作平抛运动的物体，在任何时间内，速度改变量的方向都是竖直向下的

C.平抛运动可以分解为水平的匀速直线运动和竖直方向的自由落体运动

　 D．平抛运动物体的落地速度和在空中运动时间只与抛出点离地面高度有关　　　　　　　　　　　　　　　　　　　　　　　　　　　　

2.某质点在恒力F作用下从A点沿图所示曲线运动到B点，到达B点后，质点受到的力大小不变，但方向恰与F相反，则它从B点开始的运动轨迹可能是图中的哪条曲线 [　]

A.曲线a　　　　

B.曲线b

C.曲线c　　　　

D.以上三条曲线都不可能

1.关于运动的性质，以下说法中正确的是 [　]

A.曲线运动一定是变速运动　　　　　

B.变速运动一定是曲线运动　　　　　　　　

C.加速度大小和速度大小都不变的运动一定是直线运动　　　　

D.合运动的方向就是物体实际运动的方向

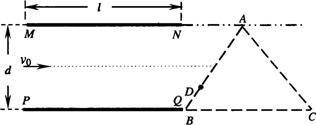

17．(20分)两块平行金属板MN、PQ水平放置，两板间距为d、板长为l，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC与PQ在同一水平线上，顶点A与MN在同一水平线上，如图所示．一个质量为m、电量为+q的粒子沿两板中心线以初速度v₀水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB边从D点进入磁场，BD=AB，并垂直AC边射出(不计粒子的重力)．求：

(1)离开电场时的偏转角多大？两极板间电压；

(2)三角形区域内磁感应强度；

(3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB边射出，试求所加磁场的磁感应强度最小值．

河北冀州中学

16.如图是一种自行车上照明用的车头灯发电机的结构示意图，转轴的一端装有一对随轴转动的磁极，另一端装有摩擦小轮。电枢线圈绕在固定的U形铁芯上，自行车车轮转动时，通过摩擦小轮带动磁极转动，使线圈中产生正弦交流电，给车头灯供电。

已知自行车车轮半径r=35cm，摩擦小轮半径r₀=1.00cm，线圈有n=800匝，线圈横截面积s=20cm²，总电阻R₁=40Ω，旋转磁极的磁感应强度B＝0.010T，车头灯电阻R₂＝10Ω。当车轮转动的角速度ω＝8rad/s时。求：

　 (1)发电机磁极转动的角速度。

　 (2)车头灯中电流的有效值。

15．如图15所示，电源电动势E＝6V，电源内阻不计．定值电阻R₁=2.4kΩ、R₂=4.8kΩ.

⑴ 若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；

⑵ 若在ab之间接一个内阻R_V = 4.8kΩ的电压表，求电压表的示数．

14．某一电压表的刻度清楚，但刻度上的数字模糊不清了。某同学为了尽量准确地测定该电压表的量程(大于2.5 V，小于3.5 V)和内阻(大于1 k，小于3 k)，设计了如图甲所示的电路图，图中是定值电阻。请按要求完成下列问题。

①、请按照图甲中的电路图，在图乙的实物图上完成实物连线。

②、实验室提供了下列器材：

A．定值电阻，电阻值20

B．定值电阻，电阻值600

C．电流表(量程l A，内阻O．5 )

D．电流表(量程10 mA，内阻50 )

E．电流表(量程5mA，内阻100)

F．滑动变阻器R(50，允许最大电流1A)

G．电池组(电动势6 V)

H．开关，导线若干

　　 为了测量尽可能准确，定值电阻应选用__________；电流表A₁应选用__________；

电流表应选用______________(以上各空均填器材的序号字母)。

③、该同学接通电路后，调节滑动变阻器，电压表达到满偏刻度时，电流表的读数为，电流表的读数为，定值电阻的阻值用表示，电流表的内阻用表示，则该电压表的量程为_________；内阻为__________(用表示)。

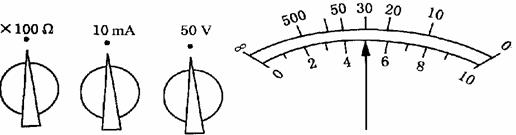

13．下图所示，A．B．C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．

A　　　 B　　　 C　　　　　 　　D

①A是________档，若用此档测量，指针偏转如D，则读数是________；

　②B是________档，若用此档测量，指针偏转如D，则读数是________；

　③C是________ 档，若用此档测量，指针偏转如D，则读数是________

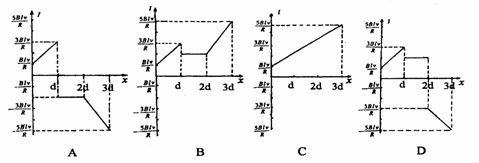

12．如图所示，垂直纸面向里的匀强磁场区域宽度为d，磁感应强度的大小为B。一电阻为R的梯形导体框(上、下底长度分别为L、5L)从图示位置沿水平向右方向以速度v匀速穿过磁场区域，规定电流逆时针方向为正，在下图中线框中感应电流与线框移动距离x的关系图象正确的是(　 )
