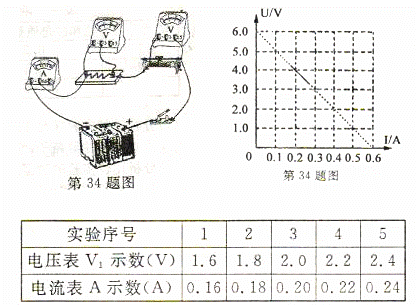

31(09金华)小明同学探究“通过导体的电流与电压的关系”时,电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定,电流表A的量程为0-0.6安,电压表V1的量程为0-3伏,电压裘V2的量程为0-15伏,滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来,闭合开关前滑动变阻器的滑片应放在 端(填“左”或“右”)。闭合开关,发现电流表A与电压表V1的示数为零,电压表V2的示数不为零,若是电路中的电阻R1或滑动变阻器R2发生故障.则故障是 。
(2)排除故障后,继续进行实验,记录电流表A与电压表V1的示数,得到一组实验数据,如下表所示。
分析表中实验数据可得结论:当导体的阻值不变时,通过导体的电流与电压成 比。
(3)实验中,记录电流表A与电压表V2的示数,得到一组实验数据,根据实验数据作出U-I图线(实线部分),如图所示。则该实验中,在保证实验器材安全的前提下,电路中允许通过的最大电流为 安。
32(09潍坊)(4分)小明同学利用如图所示的电路,探究保持电压不变时,电流跟电阻的关系,得到的数据如下表。
电阻R/Ω |
5 |
6 |
10 |
15 |
20 |
30 |
电流I/A |
0.6 |
0.5 |
0.3 |
0.2 |
0.15 |
0.1 |
(1)分析表中的数据,可以得出的结论是: 。
(2)滑动变阻器R′在此实验中的主要作用是: 。

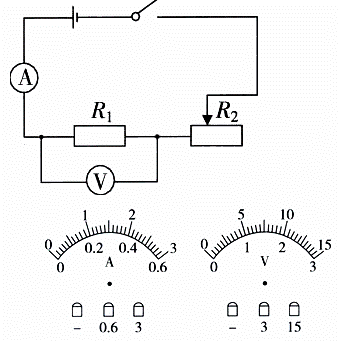

33(09安顺)(6分)刘阳同学想利用图8 所给实验器材,探究电流与电压和电阻的关系。
(1)在电压表尚未接入电路之前,已存在两处明显的连接错误,请你指出。
(2)假如错误已纠正,且原电流方向不变,则电压表将接在电路中a、b、c、d四点中的哪两点才能测量R1两端的电压。
(3)上表是刘阳同学用R1实验得出的几组实验数据,分析表中数据可得到什么结论?写出简要的分析过程。
(4)本实验操作完成后,如果将电阻R1换成一只小灯泡,还能测量小灯泡的什么物理量?
34(09莆田)在探究“电流与电压关系”的实验中,宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压,数据如下表:
U/V |
2.0 |
4.0 |
6.0 |
8.0 |
10.0 |
I/A |
0.1 |
0.22 |
0.3 |
0.38 |
0.5 |
(1)请在方格纸上画出导体中电流与导体两端电压的关系图像;
(2)通过探究可得出:某段导体,通过它的电流与其两端的电压成_________比;
(3)由上述关系图像可知导体的电阻R=_________Ω。
35(09广东)某实验小组的同学在探究欧姆定律时,采用了如图12所示的电路图实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω,电源电压是3V,滑动变阻器的阻值范围是O-15Ω。
(1)他们在探究某一因素变化对电流的影响时,采用控制变量法实验分两步进行:
①保持电阻不变,探究电流与 的关系;
②保持电压不变,探究电流与 的关系
(2)实验中,电流表的量程应选 A,电压表的量程应选 V;某次实验中,若电流表的示数是O.3A,电压表的示数是l.5V,请根据你前面选择的量程,在图13中分别画出两表指针的位置。
(3)在研究电阻对电流的影响时,把定值电阻由5Ω换成10Ω,闭合开关后,下一步的操作是:调节滑动变阻器的滑片,保持 不变.

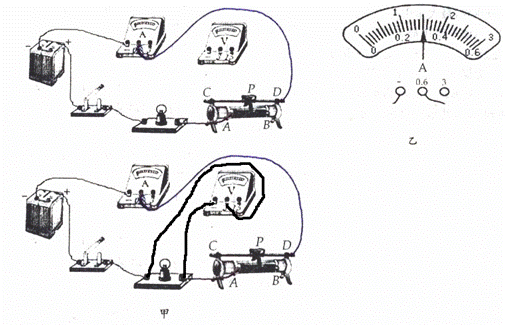

36(09平原会考)在测2.5V小灯泡(电阻大约为 10Ω左右)额定功率的实验时,刘星连接了如图甲所示的电路。其中电源电压为6V。
(1)请用笔画线将甲图中的电路连接完整;
(2)在连接电路时,有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择,则应该选择变阻器_ __连入电路,才能保证实验的顺利进行;
(3)在连接电路时,开关应_ __(选填“断开”或“闭合”),滑片应移到__ __(选填“A”或“B”)处,闭合上开关之后,小明发现电压表、电流表均有示数,但小灯泡不亮,经检查,电路连接无误,各元件完好,那么可能的原因是__ __ ,为了能使小灯泡发光,下一步应进行的操作是__ __;
(4)刘星调节滑片P的位置,使电压表的示数为2.5V,这时电流表的示数如图乙所示,为__ _A,则该灯泡的额定功率是__ __W。
37(09烟台)在用“伏安法测导体电阻”的实验中.
(1)小明连接的实物电路为图18.其中有几处是错误的,请在错误之处打“×”并改正.
(2)下表是小明同学拟出的实验报告.请将上述报告中的三处空白补充完整.
实验名称 |
用“伏安法”测电阻 |
||
实验目的 |
测定未知电阻R的阻值 |
||
实验原理 |
欧姆定律 |
实验电路图 |
|
实验步骤 |
①按照电路图连接电路,调节滑动变阻器滑片P在_________,使连入电路中的电阻最大。 ②闭合开关,调节滑片P,读出电压表和电流表的示数。 ③根据测量的电压值和电流值,求出R的阻值。 |
||
实验记录 |
电压U/V |
电流I/A |
电阻R/Ω |
2.0 |
0.20 |
|
|
实验结论 |
略 |
(3)从“实验步骤”看,存在的主要缺陷是什么.

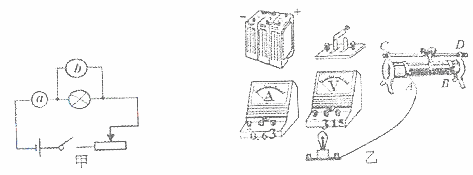

38(09威海)某同学在“测量小灯泡电阻”的实验中,设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样,请完成和解答下列问题。
(1)在图22甲中a、b分别是 、 表。
(2)根据实验电路图,在图22乙中用笔画线代替导线,补充完成实物图连接。
(3)连接电路时,应将开关 ;闭合开关前,滑动变阻器的滑片P应滑在 端。
(4)连接完电路后,闭合开关,无论怎样移动滑片P灯泡都不发光,电流表示数为零,电压表的示数为电源电压,这可能是由于 造成的。
39(09蚌埠二中)为测量待测电阻Rx阻值,小敏设计了如图所示的电路,R0的阻值已知且电源电压不变,所选用的电压表为零刻度线在表盘刻度线最左端的电压表,她______ ______(选填“能”或“不能”)测出Rx的阻值。因为___ __。
40(09江西)下面是小明同学完成实验后所写的一份实验报告,请你帮他补充完整.
[实验名称]伏安法测电阻
[实验原理] R=U/I
[实验器材]请你在虚线框内用规定的电路器件符号
画出所需器材(温馨提示:不需画出电路图)
[实验步骤](略)
[实验数据]请设计本实验的数据记录表格
[实验拓展]
本实验装置还可以用来测量小灯泡的功率.小明同学选取额定电压为2.5V的小灯泡进行实验右表为所测的部分实验数据,请将表中空白处补充填写完整,并说明填写的依据 ..
电压U/V |
2.0 |
2.5 |
2.8 |
7.5 |
电流I/A |
0.26 |
0.30 |
0.32 |
|

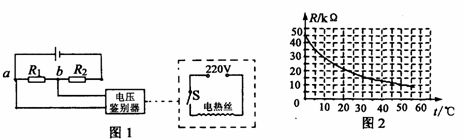

41(09杭州)如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。 箱内电阻Rl=5kΩ,R2为热敏电阻,其阻值随温度变化的图线如图2所示,电源电压为12V.当电压鉴别器的两接入点a,b间的电压Uab小于2V时,鉴别器将使开关S接通,使恒温箱内的电热丝通电而发热,从而使箱内温度升高;当Uab大于4V时,鉴别器将使S断开,停止加热。
(1)、从图2中读出环境温度为150C时的热敏电阻R2为 kΩ。
(2)、通过计算判定该恒温箱内的温度将保持在怎样的范围?
(3)、若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些,在鉴别器功能和热敏电阻不变的条件下,可采取怎样的措施?
2010年中考物理复习专题练习17欧姆定律答案
20 (09安徽)如图所示的电路中,电压U保持不变,电阻R1=R2,开关S断开时,电流表的示数为I1;开关S闭合时,电流表的示数为I2,则I1:I2= 。
21(09平原会考)人体安全电压不高于36V,当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断,人体是 (填“导体”或“绝缘体”),人体电阻约 Ω。
23(09宜昌)将一支铅笔芯接在3V电源两端,测出通过铅笔芯的电流是0.15A,则该铅笔芯的电阻为_ __Ω;若将这支铅笔芯两端的电压增加到6V,则通过它的电流是___ _A。

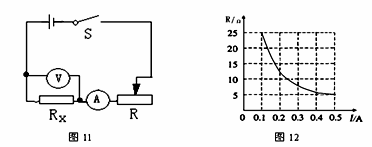

24(09兰州)利用如图11所示电路,在研究通过导体的电流跟电阻的关系时,要保持导体两端电压不变。实验中,不断改变Rx的阻值,调节滑动变阻器使伏特表示数保持不变,得到了I与 R的关系图像,如图12所示。由图像可以得出的结论是 ;此次实验中,伏特表的示数始终保持 V不变。
25(09蚌埠二中)一段粗细均匀的电阻丝电阻值为16Ω,将它围成一个封闭的圆圈,如图所示,则A、B两点间的电阻为____ ____Ω。
26(09济宁)在图6所示的电路中,R1的阻值为10Ω,只闭合开关S1时电流表的示数为0.3A,再闭合开关S2后,电流表的示数为0.45A,则R2的阻值为 Ω
27(09丽水)如图所示,虚线框内有两个阻值分别为5Ω、10Ω的电阻,小明同学想了解其连接方式,于是用3V的电源、电流表和开关进行了检测,闭合开关后,测得电流表的读数为0.2A。则两个电阻的连接方式是 。若要增大电流表的读数,可以采取的措施有 。
28(09贵阳)如图8所示,电源电压保持不变,滑动变阻器的最大阻值R0=20Ω,当只闭合开关S1,滑片P置于最左端a时,电流表示数为0.2A;当开关S1、S2均闭合,滑片P置于最右端b时,电流表示数为0.6A,则定值电阻R1= Ω,电源电压U= V。
29(09荆门)小娟在探究“电阻上的电流跟两端电压的关系”时,将记录整理的实验数据绘制成图7所示I-U关系图像。由图可得甲的电阻为_ Ω,甲、乙两个电阻串联后总电阻是 Ω;这两个电阻串联后接在电压为9V的电源上,电路中的电流为 A;这两个电阻并联后接在9V电源上,干路中的电流为_ A。
30(09河南)在图3所示的电路中,电源电压不变,R2=10Ω。S1 闭合、s2断开时,电流表的示数为0.2A.两开关都闭合时,电流表的示数为0.5A,则电阻R1= Ω。
1 (09福州)如图5所示是童童设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻。当闭合开关S,压力F增大时,电流表与电压表示数变化情况是 B
A.电流表示数变大,电压表示数变小 B.电流表示数变小,电压表示数变大 C.电流表、电压表示数都变大 D.电流表、电压表示数都变小
2(09烟台)在图7所示的电路中,电源电压不变.闭合开关后,滑动变阻器的滑片P向右端滑动时
A.电流表示数减小,电压表示数减小 B.电流表示数不变,电压表示数不变
C.电流表示数增大,电压表示数减小 D.电流表示数减小,电压表示数增大
3(09宁波) 在研究“一定电压下,电流与电阻的关系”时,电路如图所示。电源电压恒为3V,滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻R,移动滑片P,使电压表示数为1.5V,读出电流表的示数。当20Ω的电阻接入a、b间时,电压表示数始终无法达到1.5V,其原因可能是( )
A.滑动变阻器阻值太小 B.电源电压3V太高
C.20Ω的阻值太小 D.控制的电压1.5V太高
4(09蚌埠二中)如图所示,滑动变阻器M的总电阻为10Ω,滑动变阻器N的总电阻为200Ω,电阻R的阻值约为20Ω。为了使电压表的示数略微增大,应该
A.把N的滑片向左移一小段距离
B.把M的滑片向左移一小段距离
C.把N的滑片向右移一小段距离
D.投M的滑片向右移一小段距离
5(09江西)如图8所示,电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中
A.电压表V示数变小
B.电流表A1示数变大
C.电流表A2示数不变
D.电流表A2示数变小
6(09德州)如图5所示.当滑片P向左移动时 A.电流表示数变大,电压表示数变小 B.电流表示数变大,电压表示数变大
C.电流表示数变小,电压表示数变小 D.电流表示数变小,电压表示数变大

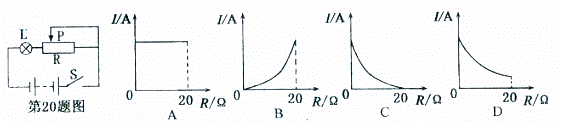

7(09义乌)如图所示电路,电源电压不变,滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是D

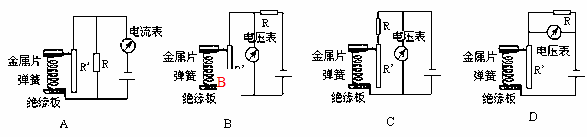

8(09河南七地市)小明同学在物理实验活动中,设计了图5所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路,其中R´是滑动变阻器,R是定值电阻,电源两极间电压恒定。四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是
9 (09娄底)如图所示电路,电源电压6 V保持不变,定值电阻的阻值为10 Ω,滑动变阻器的最大阻值为20Ω,当开关闭合,
滑片由b端向a端移动的过程中,以下说法正确的是
A.当滑片移到a端时,电流表示数为0.2 A
B.当滑片移到中点时,电压表示数为2 V
C.电压表示数与电流表示数的比值不变
D.电压表的示数减少
10 (09湛江)如图6所示电路,电源两端的电压一定,开关S1闭合,如果要使电压表示数减小,电流表的示数增大,则下列操作一定可行的是( )
A.滑动变阻器的滑片P向上移
B.滑动变阻器的滑片P向下移
C.开关S2闭合,滑动变阻器的滑片P向下移
D.开关S2闭合,断开开关S1,滑动变阻器的滑片P不动
11 (09常德)如图所示电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电表的示数变化情况是
A.电流表示数增大,电压表示数增大
B.电流表示数减小,电压表示数增大
C.电流表示数不变,电压表示数不变
D.电流表示数减小,电压表示数不变
12 (09安溪)如图11所示电路中,电源电压不变,开关S闭合,滑动变阻器滑片向右移动时,电流表和电压表的示数将是( )
A.电流表的示数变大,电压表的示数变大;
B.电流表的示数变小,电压表的示数不变;
C.电流表的示数变大,电压表的示数不变;
D.电流表的示数变小,电压表的示数变小。
13(09太原) 如图I所示电路中,电源电压不变,闭合开关S114动变阻器的滑片P向左移动时
A.电流表示数变大,电压表示数变大
B.电流表示数变小,电压表示数变小
|
D.电流表示数变小,电压表示数变大
14 (09常德)某同学在探究“电阻上的电流跟两端电压的关系”时,发现通过电阻a、b的电流随电压变化情况如图所示,则下列结论与图象相符的是
A.电阻一定时,电流随着电压的增大而减小
B.电压相同时,阻值大的电阻通过的电流大
C.电流相同时,阻值小的电阻两端的电压大
D.两电阻阻值的关系是Ra>Rb
15(09宜昌)把两个阻值不同的电阻R1和R2串联,则总电阻
A.介于两个电阻之间 B.比任何一个电阻都要小
C.比任何一个电阻都要大 D.可能等于其中的一个电阻
16(09襄樊)如图2所示的电路中,电压表V1的示数为9伏,电压表V2的示数为3伏,那么R1与R2的阻值之比为
A.2:1 B.1:2 C.3:1 D.1:3
17(09黔东南州) 如图2所示电路,电源电压恒定不变.当S1闭合、S2断开时,电压表的示数为3 V;当S1断开、S2闭合时,电压表的示数9 V,则R1︰R2为( ) A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1
18(09蚌埠二中)如图所示,滑动变阻器的滑片在某两点移动时,电流表的示数范围在1A至2A之间,电压表的示数范围在6V至9V之间。则定值电阻R的阻值及电源电压分别是
A.3Ω,15V B.6Ω,15V C.3Ω,12V D.6Ω,12V
19(09安顺)如图l 所示,设电源电压保持不变,R0=10W。当闭合开关S,滑动变阻器的滑片P在中点c 时,电流表的示数为0.3A ,移动滑片P至b 端时,电流表的示数为0.2A .则电源电压U 与滑动变阻器的最大阻值R分别为:
A.U = 3V,R = 5W;
B.U = 6V,R=20W;
C.U = 6V,R = 10W;
D.U = 3V,R = 15W。
21答案:24.解:(1)∵汽车做匀速直线运动,它受到的是平衡力∴f = F = 2400N (1)W = Fs = 2400N×9000m = 2.16×107J P = w/t = 7.2×104W
22答案(1)9×103J (2)50W
23解:(1)列车运行的平均速度
v=s/t=30km/440s=3×104m/440s=68.2m/s;
(2)车厢的重力G=mg=20×103kg×10N/kg=2×105N,
对车厢做的功W=Gh=2×105N×0.01m=2×103J.
24答案:(1)画线的文字:“在物体静止时读出拉力的大小F”(1分)
正确的方法:在匀速拉动物体时读出拉力的大小(2分)
(2)减轻动滑轮和绳的自重;减小轮和轴间的摩擦;在绳能承受的拉力范围内,增大物重。(写出其中两条)
25(1)在表中空格处填下适当的数据(机械效率用百分数表示,保留一位小数)。
(2)在实验操作中应竖直向上_______匀速___________拉动弹簧测力计。
(3)从实验数据分析得出:使用同一滑轮组,____增加物重 _____可以提高滑轮组的机械效率。
(4)滑轮组的机械效率可能还与其它因素有关,请你作出恰当的猜想:
滑轮组的机械效率与___动滑轮重、绳与滑轮的摩擦等_____有关(写出一种影响因素即可)。
26⑴请你根据表中数据在图12中画出实验时滑轮组的绕线情况,并填好表中的空格。
⑵若提升的钩码重增加到6N,则该滑轮组的机械效率将变大 (填“变大”、“变小”或“不变”)。
⑶小松在实验过程中,应当 匀速向下拉动弹簧测力计,才能通过弹簧测力计准确读出拉力的大小。
27(1)由表中数据可计算出,滑轮组对钩码做的有用功为0.1 J,人做的总功为 0.06 J。(2)对以上两个计算结果进行比较,其不合理之处是 有用功大于总功 ;结合弹簧测力计放大图,可知小强的错误是 弹簧测力计读数错误 。
(3)在该次实验中,所测滑轮组的机械效率应该为83.3% 。
28(1)实验中,将杠杆拉至图中虚线位置,测力计的示数F为 0.5 N,钩码总重G为1.0N,钩码上升高度h为0.1m,测力计移动距离s为0.3m,则杠杆的机械效率为 66.7 %.请写出使用该杠杆做额外功的一个原因:由于使用杠杆时需要克服杠杆自重(克服摩擦力)等做功 .
(2)为了进一步研究杠杆的机械效率与哪些因素有关,一位同学用该实验装置,先后将钩码挂在A、B两点,测量并计算得到下表所示的两组数据:
根据表中数据,能否得出“杠杆的机械效率与所挂钩码的重有关,钩码越重其效率越高”的结论?答: 不能 ;请简要说明两条理由:① 两次实验时钩码没有挂在同一位置 ;②仅根据一次对比实验所得结论是不可靠的
29(1)分析上表中的数据得出:当斜面较缓时,越省力;
(2)分析上表中的数据还可得出:当斜面)最陡时,斜面的机械效率最大;
(3)该小组又做了第4次实验:他们在斜面上铺上棉布,使斜面变粗糙,保持斜面高和长分别为0.5m和lm,用弹簧测力计拉着这个小车沿斜面向上做匀速直线运动,读出这时弹簧测力计的示数为4.5N,则他们测出斜面的机械效率为56%(或填“55.6%)。把第4次与第2次的测量结果相比较,才能得出:当斜面越粗糙时斜面的机械效率越小。
30(1)3×105J 6×103W
(2)80℅
31解:(1)P=W/t=Gh/t=mgh/t=80㎏×10N/㎏×39m/200s=156W
(2)D滑轮组. 拉力方向向下且更省力
∵η=W有用/W总=Gh/Fs=Gh/4Fh=G/4F
∴F=G/4η=(80kg×10N/㎏)/(4×0.8)=250N
32
33答案:(1)不计绳重及摩擦
F拉=1/n(G物+G动)
G物= n F拉- G动= n F拉- m动g=3×60N-3kg×10N/kg
=150N 3分
(2)η=W有用/W总= G物h/(FS)= G物h/(Fnh)×100%
=150N×2m/(60N×3×2m)×100%
≈83.3%
34
35
36(1)请分析说明汽车在AB段和BC段运动时牵引力的大小关系。
(2)请朋已知量求汽车沿斜坡BC段运动时所受总阻力的表达式(总阻力包括摩擦力和空气阻力)。
9(09烟台)如图10所示,甲、乙两人将一木箱从一楼抬上三楼,甲对木箱做的功____大于____乙对木箱做的功(填“大于”、“等于”或“小于”).
10(09威海)甲乙两同学进行爬杆比赛,爬到杆顶(杆长相同)时,甲用10S,乙用9S,若甲乙两人的体重之比为5:6,则甲乙两人爬到杆顶做功之比是 5:6 ,甲乙两人平均功率之比是 3:4 。
11(09蚌埠二中)潮汐能是由于地球和月球、太阳相互作用产生的能量,一日两次,日称潮,夜称汐,世界上潮汐能蕴藏量约为10亿千瓦,我国约有1.1亿千瓦。 我国东南沿海某海湾测量面积为4×10 m2,涨潮时水深20m,此时关上水堤闸门,可使水位保持20m不变,退潮时,堤外水位降至18m,假如利用此水堤建潮汐水力发电站,水的势能变为电能的效率是10%。每天有两次涨潮,问该电站一天能发的电能是4×1010J。(g取10N/kg)
12(09江苏)小强推着小车,30s内在水平地面上匀速前进了15m,则小车的速度为 0.5 m/s.如果水平推力为10N,在此过程中小强对小车做的功为 150 J,功率为 5 W.
13(09江苏)如图所示,工人用动滑轮将重400N的木箱匀速向上提升,不计摩擦和滑轮重,在此过程中,工人用的拉力为200 N,木箱的重力势能 增大 (选填“增大”、“减小”或“不变”).
14(09丽水) 青少年在安静思考问题时,心脏推动血液流动的功率约为1.5W,则你在考试的2小时内,心脏做功约为 10800 J,用这些功可以让一个质量为50kg的物体匀速升高21.6 m。(g取10N/kg)

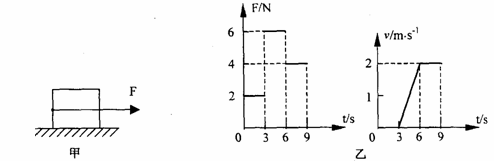

15(09绍兴)如图甲所示,水平地面上的一物体,受到方向不变的水平推力F的作用,F的大小与时间t的关系和物体速度v与时间t的关系如图乙所示。则第2秒末 时,物体处于静止状态,第6秒末到第9秒末,推力F做功是24焦耳。
16(09襄樊)在水平地面上,用50N的水平拉力拉重为100N的小车,使小车沿水平方向前进3m,所用的时间是5s,则拉力所做的功为150J,重力所做的功为0J,拉力做功的功率为30W。
17(09临沂)如图所示,用动滑轮将重为900N的物体匀速提升2m,不计摩擦和滑轮重,所施加的拉力F=300N,这一过程中拉力F做功1800J。
18(09柳州)杠杆的平衡条件是动力×动力臂=阻力×阻力臂。使用定滑轮不能省力,但可以改变动力的方向。为了响应国家“节能减排”的号召,在符合安全行驶要求的情况下,小明帮助爸爸卸下汽车后备箱放置的不常用物品500 N,使汽车负载减少,假设汽车以72 km/h的速度匀速直线行驶,负载改变前后汽车受到的阻力分别为2000 N和1950 N,则汽车发动机实际功率减少1000W。
19 (09常德) 2008年6月3日至5日奥运火炬“祥云”在我省传递。 “祥云”火炬设计很精美,高度为72cm,质量为985g,燃烧时间可达15min,无风条件下火焰高度25cm至30cm,能在强光和日光下识别和拍摄。若火炬手们在传递过程中以3m/s的速度沿直线匀速慢跑,则在一支火炬的燃烧时间内运动员至多能跑2.7×103 m;若某火炬手将火炬举在同一高度跑了100m,则他对火炬做的功是0 J 。
20(09河南)在中招体育测试中,李强的跳绳成绩是lmin跳180次。他的质量为50kg,每次跳起的高度约为6cm,他跳绳时克服重力做功的平均功率约为90W。(g取10N/kg)
1-5CDBCC
6-8CAD
21(09福州)(6分)上海自主研发了一种氢燃料汽车,它使用氢气代替汽油。在一次测试中,汽车在水平路面受到2400N的水平牵引力,5min内匀速直线行驶了9000m。 (1)汽车受到水平方向的阻力是多少? (2)汽车牵引力所做的功和功率是多少?
22(09莆田)(6分)小跳同学每次放学回家要背着沉重的书包爬上约15m高的楼,累得气喘吁吁。小跳同学和书包总重600N,爬楼用时3min。求:(1)小跳背书包爬楼克服重力所做的功;(2)小跳爬楼克服重力做功的功率。
23(09广东))磁悬浮列车是一种新型交通工具,如图15 所示,列车受到磁力作用而浮起,使列车与轨道间的摩擦力减小到零,上海磁悬浮列车线路长是30km,单向运行时间440s。
(1)求列车单向运行的平均速度是多少,
(2)假设一节车厢总质量是20t,磁悬浮列车行驶时,强大的磁力使车厢匀速上升10mm,求上升过程中磁力对该车厢做的功是多少?(g取 10N/kg)
24 (09安徽).某同学测量滑轮组的机械效率时,先用弹簧测力计测出物重G,按图示组装好器材,拉动弹簧测力计使物体匀速上升,用刻度尺分别测出物体上升的高度h和绳端移动的距离s,在物体静止时读出拉力的大小F,最后,根据公式η算出滑轮组的机械效率。
(1)以上操作过程存在一处错误,请在错误的句子下面画上横线,并写出正确的操作方法:
(2)为了提高滑轮组提升物体时的机械效率,请提出两条措施:① ②

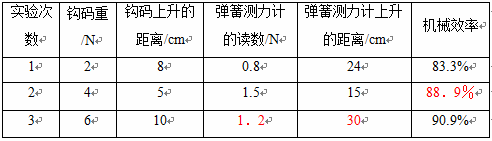

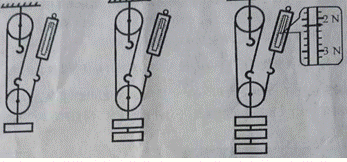

25 (09重庆)在“探究影响滑轮组机械效率的因素”实验中,某同学用如图13所示的同一滑轮组分别做了三次实验,实验数据记录如下:
(1)在表中空格处填下适当的数据(机械效率用百分数表示,保留一位小数)。
(2)在实验操作中应竖直向上_____ ________拉动弹簧测力计。
(3)从实验数据分析得出:使用同一滑轮组,____ _____可以提高滑轮组的机械效率。
(4)滑轮组的机械效率可能还与其它因素有关,请你作出恰当的猜想:
滑轮组的机械效率与___ ____有关(写出一种影响因素即可)。
26(09河南七地市) 如图12所示是小松同学测定滑轮组机械效率的实验装置,
小松同学实验中测量的有关数据如右表所示:
次数 |
钩码重G/N |
钩码上升的高度h/m |
拉力F/N |
细线自由端移动的距离s/m |
机械效率η/% |
1 |
2.0 |
0.03 |
1.6 |
0.06 |
|
2 |
3.0 |
0.05 |
|
0.1 |
75 |
⑴请你根据表中数据在图12中画出实验时滑轮组的绕线情况,并填好表中的空格。
⑵若提升的钩码重增加到6N,则该滑轮组的机械效率将 (填“变大”、“变小”或“不变”)。
⑶小松在实验过程中,应当 向下拉动弹簧测力计,才能通过弹簧测力计准确读出拉力的大小。

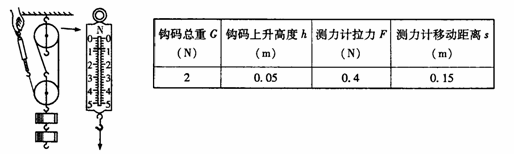

27(09黔东南州)在“测滑轮组机械效率”的实验中,小强按正确方法操作,图9是他实验中的情景,下表是他记录的一组数据。
学学科
(1)由表中数据可计算出,滑轮组对钩码做的有用功为0.1 J,人做的总功为 J。(2)对以上两个计算结果进行比较,其不合理之处是 ;结合弹簧测力计放大图,可知小强的错误是 。
(3)在该次实验中,所测滑轮组的机械效率应该为 。
28(09江苏)用如图所示的实验装置测量杠杆的机械效率.实验时,竖直向上匀速拉动弹簧测力计,使挂在较长杠杆下面的钩码缓缓上升.
(1)实验中,将杠杆拉至图中虚线位置,测力计的示数F为 N,钩码总重G为1.0N,钩码上升高度h为0.1m,测力计移动距离s为0.3m,则杠杆的机械效率为 %.请写出使用该杠杆做额外功的一个原因: .

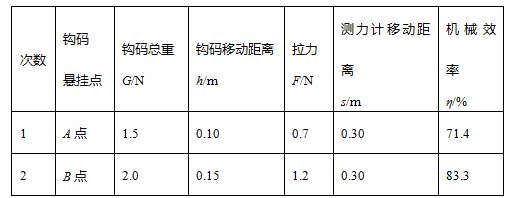

(2)为了进一步研究杠杆的机械效率与哪些因素有关,一位同学用该实验装置,先后将钩码挂在A、B两点,测量并计算得到下表所示的两组数据:
根据表中数据,能否得出“杠杆的机械效率与所挂钩码的重有关,钩码越重其效率越高”的结论?答: ;请简要说明两条理由:

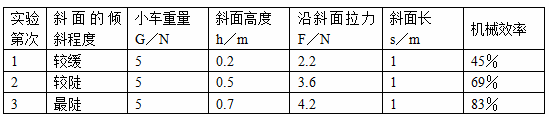

29(09襄樊)某实验小组的同学在探究斜面的机械效率时,他们用弹簧测力计拉着小车沿斜面向上运动,收集了下表中的实验数据:
(1)分析上表中的数据得出:当斜面 时,越省力;
(2)分析上表中的数据还可得出:当斜面) 时,斜面的机械效率最大;
(3)该小组又做了第4次实验:他们在斜面上铺上棉布,使斜面变粗糙,保持斜面高和长分别为0.5m和lm,用弹簧测力计拉着这个小车沿斜面向上做匀速直线运动,读出这时弹簧测力计的示数为4.5N,则他们测出斜面的机械效率为 。把第4次与第 次的测量结果相比较,才能得出:当斜面越粗糙时斜面的机械效率越小。
30(09河南七地市)2008年5月12日,四川汶川发生8级大地震,震后立即开展了紧急救援。在救援过程中,常看到救援工作者使用的这种起重机械,利用这种机械吊起坍塌的混凝土结构的吊板。图14所示是这种起重机吊臂上的滑轮组,它在50s内将重为2.4×104N的吊板匀速提高10m。已知拉力F为104N。则这个过程中:
(1)拉力F做了多少功?拉力F的功率多大?
(2)滑轮组的机械效率多大?

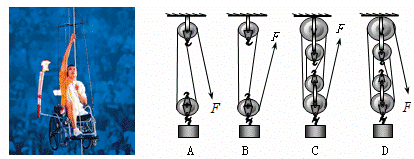

31(09江西)如图14所示,是2008北京残奥会开幕式最后一棒火炬手侯斌,靠自己双手的力量,攀爬到火炬台底部并最终点燃圣火的照片,该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神.已知他和轮椅总质量为80kg,攀爬高度39m,历时约3min20s.
(1)如果不计机械装置的额外功,求他的平均功率多大?
(2)小明同学看到火炬手攀爬很费劲,想到物理课上学过利用滑轮组可
以省力.小明同学如果站在地面上,用如图15所示的哪个滑轮组拉起火炬手侯斌最合适,理由是什么?如果该滑轮组机械效率为80%,求小明同学的拉力至少要多大?(g取10N/kg)

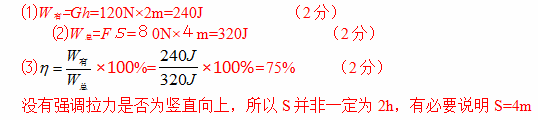

32(09贵阳)如图19所示,拉力F=80N,物体重G=120N,若绳子自由端匀速拉动的距离s=4m,物体被提高的距离h=2m,,求:
(1)拉力所做的有用功;
(2)拉力所做的总功W总;
(3)该滑轮组的机械效率η。
33(09常德)用如图所示滑轮组将一物体匀速提高2m,已知拉力大小恒为60N,方向总保持竖直向上,动滑轮的质量为3kg,绳重和摩擦均不计。求:
(1)物体所受重力;
(2)该滑轮组在此过程中的机械效率(保留1位小数)。
34(09河北)小明做“测滑轮组机械效率”实验时,用图18中所示的滑轮,组装成滑
轮组,请在图中画出使用该滑轮组时最省力的绕法。用此滑轮组将重为3.6N的物体匀速提起时,拉力的功率为0.36W,滑轮组的机械效率为75%。(忽略摩擦及绳重)
求:(1)绳子自由端移动的速度和动滑轮的总重。
(2)若用此滑轮组提起小于3.6N的重物时,其机械效率将如何改变?说明理由。
35(09綦江)如图14所示,用滑轮组匀速提起一个重为400N的物体,物体在5s内竖直上升了2m,人拉绳的力为250N),(不汁绳重及摩擦)
(l)对重物做的有用功是多少?
(2)人拉绳子做功的功率是多少?
(3)如果用此滑轮组匀速提升一个重为300N的物体,则拉力是多少?滑轮组的机械效率是多少?

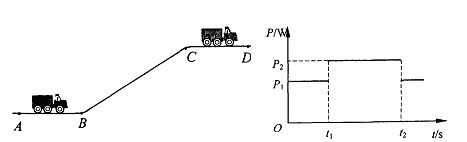

36(09天津)天津在支援四川德阳地区抗震救灾活动中,一辆满载物资的总重为G牛顿的运输车,将物资沿ABCD路线运至D处,AB段海拔高度为h。米,CD段海拔高度为h2米,如图l4甲所示。在整个运输过程中,汽车以恒定速度v米/秒运动,汽车t=0时经过A处,tl时经过B处,t2时经过C处,在此过程中汽车牵引力功率P随时间,变化的图象可简化为图l4乙所示(P1、P2、tl和t2也为已知量)。
(1)请分析说明汽车在AB段和BC段运动时牵引力的大小关系。
(2)请朋已知量求汽车沿斜坡BC段运动时所受总阻力的表达式(总阻力包括摩擦力和空气阻力)。
2010年中考物理复习专题练习8功与功率答案
9(09烟台)如图10所示,甲、乙两人将一木箱从一楼抬上三楼,甲对木箱做的功____ __乙对木箱做的功(填“大于”、“等于”或“小于”).
10(09威海)甲乙两同学进行爬杆比赛,爬到杆顶(杆长相同)时,甲用10S,乙用9S,若甲乙两人的体重之比为5:6,则甲乙两人爬到杆顶做功之比是 ,甲乙两人平均功率之比是 。
11(09蚌埠二中)潮汐能是由于地球和月球、太阳相互作用产生的能量,一日两次,日称潮,夜称汐,世界上潮汐能蕴藏量约为10亿千瓦,我国约有1.1亿千瓦。 我国东南沿海某海湾测量面积为 m2,涨潮时水深20m,此时关上水堤闸门,可使水位保持20m不变,退潮时,堤外水位降至18m,假如利用此水堤建潮汐水力发电站,水的势能变为电能的效率是10%。每天有两次涨潮,问该电站一天能发的电能是 J。(g取10N/kg)
12(09江苏)小强推着小车,30s内在水平地面上匀速前进了15m,则小车的速度为 m/s.如果水平推力为10N,在此过程中小强对小车做的功为 J,功率为 W.
13(09江苏)如图所示,工人用动滑轮将重400N的木箱匀速向上提升,不计摩擦和滑轮重,在此过程中,工人用的拉力为 N,木箱的重力势能 (选填“增大”、“减小”或“不变”).
14(09丽水) 青少年在安静思考问题时,心脏推动血液流动的功率约为1.5W,则你在考试的2小时内,心脏做功约为 J,用这些功可以让一个质量为50kg的物体匀速升高 m。(g取10N/kg)
15(09绍兴)如图甲所示,水平地面上的一物体,受到方向不变的水平推力F的作用,F的大小与时间t的关系和物体速度v与时间t的关系如图乙所示。则第2秒末 时,物体处于 状态,第6秒末到第9秒末,推力F做功是 焦耳。
16(09襄樊)在水平地面上,用50N的水平拉力拉重为100N的小车,使小车沿水平方向前进3m,所用的时间是5s,则拉力所做的功为 J,重力所做的功为 J,拉力做功的功率为 W。
17(09临沂)如图所示,用动滑轮将重为900N的物体匀速提升2m,不计摩擦和滑轮重,所施加的拉力F= N,这一过程中拉力F做功 J。
18(09柳州)杠杆的平衡条件是 臂。使用定滑轮不能省 ,但可以改变动力的方向。为了响应国家“节能减排”的号召,在符合安全行驶要求的情况下,小明帮助爸爸卸下汽车后备箱放置的不常用物品500 N,使汽车负载减少,假设汽车以72 km/h的速度匀速直线行驶,负载改变前后汽车受到的阻力分别为2000 N和1950 N,则汽车发动机实际功率减少 W。
19 (09常德) 2008年6月3日至5日奥运火炬“祥云”在我省传递。 “祥云”火炬设计很精美,高度为72cm,质量为985g,燃烧时间可达15min,无风条件下火焰高度25cm至30cm,能在强光和日光下识别和拍摄。若火炬手们在传递过程中以3m/s的速度沿直线匀速慢跑,则在一支火炬的燃烧时间内运动员至多能跑 m;若某火炬手将火炬举在同一高度跑了100m,则他对火炬做的功是 J 。
20(09河南)在中招体育测试中,李强的跳绳成绩是lmin跳180次。他的质量为50kg,每次跳起的高度约为6cm,他跳绳时克服重力做功的平均功率约为 W。(g取10N/kg)
1 (09重庆)如图4所示,李晶同学将放在课桌边的文具盒水平推至课桌中央,她针对此过程提出了如下的猜想,你认为合理的是( )
A.文具盒所受重力对它做了功
B.文具盒所受支持力对它做了功
C.文具盒所受的推力F对它做了功
D.在此过程中没有力对文具盒做功
2 (09湛江)如图4所示的几个情形中,所提到的力没有做功的是( D )
3(09兰州)下列实例中,力对物体没有做功的是
A.起重机吊起重物 B.马拉车,车未动
C.跳水运动员从跳台跳下 D.举重运动员,将杠铃举起
4(09朝阳)如图8所示,在拉力F作用下,物体A在水平桌面上以速度v向右匀速运动了距离S,已知A的重力为G,桌面对A的摩擦力为f(滑轮及绳重不计)。则下列说法正确的有( )
A.有用功为Fv B.拉力做功为3FS
C.拉力做功的功率为3Fv D.装置的效率为f/3F
5(09恩施)据恩施州旅游部门人士透露,为增加看点,吸引人气,有关方面正在策划在恩施大峡谷景区开发多种形式的极限运动项目,攀岩比赛就是其中的一项。在一次攀岩比赛中,甲、乙两个运动员的质量之比是9:8,甲用45min完成比赛,乙用40min完成比赛,则甲乙两人攀岩时克服重力做功的功率之比是:
A.81∶64 B.64∶81 C.1∶1 D.9∶8
6(09烟台)用四只完全相同的滑轮和两根相同的绳子组成如图5所示的甲、乙两个滑轮组,不计绳子与滑轮的摩擦C
A.甲较省力且机械效率较高
B.乙较省力且机械效率较高
C.两个滑轮组省力程度不同,机械效率相同
D.两个滑轮组省力程度相同,机械效率不同
7 (09湛江)如图5所示,用动滑轮把一个物体匀速拉起,不计摩擦,则下列说法中正确的是( )
A.拉起的物体质量越大,机械效率越高 B.动滑轮的质量越大,机械效率越高
C.拉起物体的速度越大,机械效率越高 D.物体被拉起的越高,机械效率越高
8(09宜昌)简单机械的机械效率高是指
A.有用功多 B.额外功少 C.总功多 D.有用功占总功的比例高
15. Don't put on airs ______me .Anyhow ,I owe you nothing。[天津市2010届高三考前第一次测试][介词]
A.in B.on C.to D.with
[答案]D
[解析]注意测试介词。首先应该理解句子译文:不要给我摆架子。无论怎样,我不欠您的。句子中airs属于熟词生义:架子。并且该结构中搭配介词with。
湖北省互联网违法和不良信息举报平台 | 网上有害信息举报专区 | 电信诈骗举报专区 | 涉历史虚无主义有害信息举报专区 | 涉企侵权举报专区
违法和不良信息举报电话:027-86699610 举报邮箱:58377363@163.com
