24．(6分)请按下列要求作图。

(1)标出图甲通电螺线管的磁极极性。

(2)画出图乙中AB在平面镜中的像。

23．如图，是甲、乙两种液体内部的压强与深度关系的图象，设液体甲的密度为，液体乙的密度为，则　 ▲ ；从图象上你还能得到什么结论：　 ▲　 　(只写一条).　　　　　　 　　　　　　　　　　　　　　　

22．一束光线在空气和某种物质的分界面上产生了反射和折射，已知入射光线与物质的分界面成30°入射，反射光线与折射光线恰好垂直.则入射角为　 ▲ ，折射角为　 ▲ ，光线折射后的传播速度　 ▲ (选填“变大”、“变小”或“不变”)。

21．如图所示的四幅图，能说明远视眼成像原理的是　 ▲　 图；能说明近视眼成像原理及矫正的办法是　 ▲　 两幅图。

20．小宇乘出租车时得到一张我区客运出租行业专用发票，如右表所示，他乘车所用的时间为　 ▲　 s；该车在这段时间内运动的平均速度为　 ▲　 km/h.。

19．如图所示属于内燃机的　 ▲　 冲程；汽车发动机的冷却系统选择水作为工作物质，因为水的　 ▲ 大；运载火箭采用液氢作为燃料是因为液氢的　 ▲　 高。

18．在“测量小石块密度”的实验中，小宇把托盘天平放在水平桌面上，将游码移到标尺的“O”刻度线处，发现指针偏向分度盘的右侧，此时应把平衡螺母向　 ▲　 (填“左”或“右”)端调节；天平平衡后，小宇将石块放入天平左盘，右盘中放了一个100g、二个20g砝码，并调节游码位置如图所示，则该物体的质量为　 ▲　 g；若小石块的体积为60cm³，则该石块的密度为　 ▲　 g/cm³。

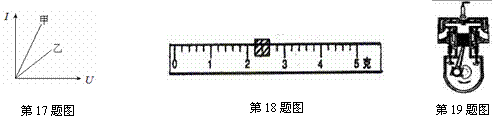

17．如图小华分别测得通过甲、乙两电阻上的电流与加在它两端的压强值后所绘制出的图像，则电阻R_甲 ▲ R_乙；若将它们串联，则加在R_甲、R_乙两端的电压关系U_甲　 ▲　 U_乙，若将它们并联，则流过R_甲、R_乙上的电流关系I_甲 　▲　 I_乙(选填“>”“<”“=”)。

16．2010年4月14日青海省玉树县发生7.1级强烈地震，造成巨大人员财产损失。为了挽救人民的生命，救援队使用了各种生命探测仪：光学生命探测仪将一根柔软细长的光纤管伸进瓦砾堆中扭动前行，搜救人员利用观察器可以看清瓦砾深处的情况，光能沿弯曲的光纤传播属于光的　 ▲　 (选填“直线传播”、“反射”或“折射”)现象；热红外生命探测仪利用红外线感知　 ▲　 差异来判断不同的目标，因此在黑暗中也能确定生命体的位置；声波生命探测仪即使幸存者不能说话，只要轻轻敲击使周围物体　 ▲　 发出微小声响，就能够被它“听”到。

15．煤、石油和天然气属于　 ▲　 (选填“可再生”或“不可再生”)能源；目前我国核电站的核反应堆中发生的是可以控制的核　 ▲　 (选填“聚变”或“裂变”)。
