16．(16分)两根相距为L的足够长的金属直角导轨如图　 所示放置，它们各有一边在同

一水平面内，另一边垂直于水平面．质量均为m的金属细杆ab、cd与导轨垂直接触

形成闭合回路，杆与水平和竖直导轨之间有相同的动摩擦因数μ，导轨电阻不计，回

路总电阻为2R，整个装置处于磁感应强度大小为B、方向竖直向上的匀强磁场中．当

ab杆在平行于水平导轨的拉力作用下沿导轨向右匀速运动时，cd杆也正好以某一速

度向下做匀速运动，设运动过程中金属细杆ab、cd与导轨接触良好，重力加速度为

g，求：

(1)ab杆匀速运动的速度v₁；

(2)ab杆所受拉力F；

(3)ab杆以v₁匀速运动时，cd杆以v₂(v₂已知)匀速运动，

则在cd杆向下运动h过程中，整个回路中产生的焦耳热．

15．(15分)总质量为80kg的跳伞运动员从离地500m的直升机上跳下，经过2s拉开绳索开启降落伞，如图所示是跳伞过程中的v－t图，试根据图像求：(g取10m/s²)

(1)t＝1s时运动员的加速度和所受阻力的大小。

(2)估算14s内运动员下落的高度及克服阻力做 的功。

14.(9分)水果也能做电池，某兴趣小组的同学用一个柠檬做成电池．他们猜想水果电池内阻可能较大，从而设计了一个如图所示电路来测定该柠檬电池的电动势和内电阻．实验中他们多次改变电阻箱的电阻值，记录下电阻箱的阻值及相应的电流计示数(表头内阻可忽略不计)，并算出电流的倒数，将数据填在如下的表格中．

(1)利用图像法处理数据可以减小实验误差．在讨论作图方案时，甲同学认为应作R-I图，而乙同学认为应该作图，你认为哪个同学的想法更科学？____(填“甲”或“乙”)，其简单理由是：　　　　　　　　　　　　　　　　　　　　 ．

(2)按照(1)中你选择的方案，在给出的坐标纸上作出图象．

(3)利用你作出的图象，可求出该柠檬电池的电动势为　　　 V，内阻为　　　 Ω．

外电阻R(Ω)	电流 I(mA)	电流倒数(mA-1)
9000	0.0502	19.92
8000	0.0528	18.93
6000	0.0594	16.84
5000	0.0633	15.80
4000	0.0680	14.71

13．(6分)某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．

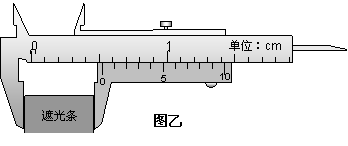

(1)如图乙所示，用游标卡尺测得遮光条的宽度d=________mm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt=1.2×10^-2s，则滑块经过光电门时的瞬时速度__________m/s．在本次实验中还需要测量的物理量有：钩码的质量m、________和___________(文字说明并用相应的字母表示)．

(2)本实验通过比较　　　　　　 和　　　　　　 在实验误差允许的范围内相等(用测量的物理量符号表示)，从而验证了系统的机械能守恒．

12.如图所示，在倾角为30°的足够长的光滑斜面上有一质量　　　　　　　　　　　　　　　 为m的物体，它受到沿斜面方向的力F的作用。力F可按图甲、乙、丙、丁所示的四种方式随时间变化(图中纵坐标是F与mg的比值，力沿斜面向上为正)。

已知此物体在t=0时速度为零，若用v₁、v₂、v₃、v₄依次表　　

示上述四种受力情况下物体在3秒末的速率，用x₁、x₂、

x₃、x₄依次表示上述四种受力情况下物体在3秒内位移大小，则这两种量都最大的是

A．v₁ 　x₃　　　　 　　　 B．v₂　 x₄ 　　　　　 C．v₃ 　x₁　　　　 　　 D．v₄　 x₂

第II卷　 (非选择题，共62分)

将各题的答案填写在“答题纸”对应的题空处

11．如图所示小球沿水平面通过O点进入半径为R的半圆弧轨道后恰能通过最高点P，然后落回水平面．不计一切阻力．下列说法正确的是

A．小球落地点离O点的水平距离为R

B．小球落地点时的动能为5mgR/2　

C．若将半圆弧轨道上部的1/4圆弧截去，其他条件不变，则小球能达到的最大高度比P点高0.5R

D．小球运动到半圆弧最高点P时向心力恰好为零

10．一个电压表是由电流表G和电阻R串联而成，如右图所示，若使用过程中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进

A．在R上串联一个比R大得多的电阻

B．在R上串联一个比R小得多的电阻

C．在R上并联一个比R大得多的电阻

D．在R上并联一个比R小得多的电阻

9． 回旋加速器是用来加速带电粒子的装置，如图所示.它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速。两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出。如果用同一回旋加速器分别加速氚核()和α粒子()比较它们所加的高频交流电源的周期和获得的最大动能的大小，有

A.加速氚核的交流电源的周期较大，氚核获得的最大动能也较大

B.加速氚核的交流电源的周期较大，氚核获得的最大动能较小

C.加速氚核的交流电源的周期较小，氚核获得的最大动能也较小

D.加速氚核的交流电源的周期较小，氚核获得的最大动能较大

8．某交流发电机给灯泡供电时，其正弦式交变电流的i-t图象如图所示，下列说法中正确的是

A．交变电流的频率为0.02Hz

B．交变电流的瞬时表达式为i=5cos 50t

C．在t=0.01s时，穿过交流发电机线圈的磁通量最大

D．若发电机线圈电阻为0.4，则其热功率为5w

7．粗细均匀的电阻丝围成的正方形线框abcd置于有界匀强磁场中，磁场方向垂直于线

平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向(

上、向下、向左、向右)分别平移出磁场，如图所示，则线框移出磁场的整个过程中

A．四种情况下流过ab边的电流的方向都相同

B．四种情况下ab两端的电势差都相等

C．四种情况下流过线框的电量都相等

D．四种情况下磁场力对线框做的功率都不相等
