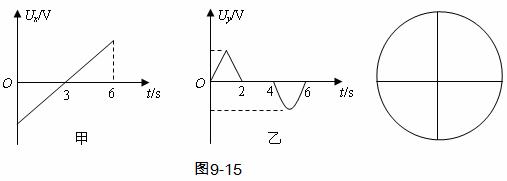

246．河南省豫南九校2010届高三上学期第三次联考示波管的结构中有两对互相垂直的偏转电极XX′和YY′，若在XX′上加上如图9-15甲所示的扫描电压，在YY′上加如图9-15乙所示的信号电压，画出在示波管荧光屏上看到的图形(定性画出即可)。

[答案]

高频考点五十二　 带电粒子在电场中的运动

245．(重庆市西南师大附中2010届高三下学期3月月考试题)　 在《验证机械能守恒定律》的实验中，已知重锤的质量为，使用的交流电的频率为。重锤从高处由静止开始下落，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点进行测量并通过计算，就可以验证机械能守恒定律。

①如图所示，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为s₀，点A、C间的距离为s_l，点C、E间的距离为s₂，用以上给出的已知量写出C点速度的表达式为　　　　　 ，打点计时器在打O点到C点的这段时间内，重锤的重力势能的减少量为　　　　　 ，动能的增加量为　　　　　　 。

②某同学上交的实验报告显示，重锤增加的动能略大于重锤减小的重力势能，则出现这一问题的原因可能是　　　　　　　 。(填字母)

A．重锤的质量测量错误

B．该同学实验操作时先释放纸带，后接通电源

C．重锤下落时受到的阻力过大

答案：(1) ①　　 　　　　②B

高频考点五十一 示波器 示波管

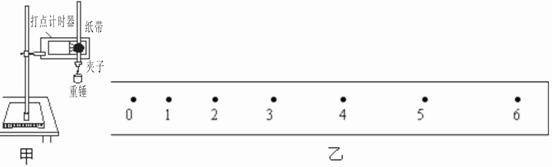

244．(1)(贵阳六中第一次模拟测试)某同学用如图甲所示装置做“验证机械能守恒定律”的实验。图乙为实验中得到的一条纸带，在纸带上用0、1、2、3、4、5、6……标出计数点。

①实验时，松开纸带与闭合电源开关的合理顺序是___　　　　　　　　　　　　　 _。

②规定打点1时重力势能为0，要计算出打点4时重物的机械能，在纸带上必须测出　　 　　。

③该同学根据测出的数据准确地计算出各计数点时重物的机械能，发现打后一个点时机械能都比打前一个点时机械能小，其原因可能是　　　　　　 　(只要求说出一种原因)。

④若在数据处理时所用的重力加速度比本地的重力加速度偏大，不考虑其它因素产生的误差，将使打后一个点时机械能都比打前一个点时机械能　　　　 。

答案．(1)(8分)①先闭合电源后开关松开纸带(2分)

②1、4两点之间的距离和3、5两点之间的距离(2分)

③实验中存在阻力(2分)

④大(2分)

243．(山西省太原市2010届高三物理基础知识测试试题))小明同学设计了一个实验来探究“自行车的初速度与其克服阻力做功”的关系．实验的主要步骤如下：

①找一段平直的路面，并在路面上画一道起点线；

②骑上自行车用较快速度驶过起点线时，从车把手处释放一团很容易辨别的橡皮泥；

③车驶过起点线后就不再蹬自行车脚蹬，让车依靠惯性沿直线继续前进；

④待车停下，记录自行车停下时的位置；

⑤用卷尺量出起点线到橡皮泥落地点间的距离s，起点线到终点的距离L及车把手处离地高度，已知自行车在行驶中所受的阻力为并保持恒定．

(1)自行车经过起点线时的速度v=　 　　　　；(用已知量和测得量表示)

(2)自行车经过起点线后克服阻力做功W=　　　　　　　 ；(用已知量和测得量表示)

(3)多次改变自行车经过起点线时的速度，重复上述实验步骤②-④，则每次只需测量上述物理量中的　　　　 和　　　　　　 ，就能通过作出一w的关系图线达到实验目的．

答案．　 (1)

(2)

(3)

评分标准：每空3分

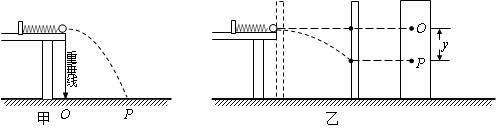

242、(上海市部分重点中学2010届高三第二次联考试题)一同学要研究轻质弹簧的弹性势能与弹簧长度改变量的关系。实验装置如下图甲所示，在离地面高为h的光滑水平桌面上，沿着与桌子右边缘垂直的方向放置一轻质弹簧，其左端固定，右端与质量为m的小刚球接触。将小球向左压缩弹簧一段距离后由静止释放，使小球沿水平方向射出桌面，小球在空中飞行落到位于水平地面的记录纸上留下痕迹。

(1)若测得某次压缩弹簧释放后小球落点P痕迹到O点的距离为s，则释放小球前弹簧的弹性势能表达式为　　　　　 ；

(2)该同学改变弹簧的压缩量进行多次测量得到下表一组数据：

结合(1)问与表中数据，弹簧弹性势能与弹簧压缩量x之间的关系式应为　　　　 ；

(3)完成实验后，该同学对上述装置进行了如下图乙所示的改变：(I)在木板表面先后钉上白纸和复写纸，并将木板竖直立于靠近桌子右边缘处，使小球向左压缩弹簧一段距离后由静止释放，撞到木板并在白纸上留下痕迹O；(II)将木板向右平移适当的距离固定，再使小球向左压缩弹簧一段距离后由静止释放，撞到木板上得到痕迹P；(III)用刻度尺测量纸上O点到P点的竖直距离为y。若已知木板与桌子右边缘的水平距离为L，则(II)步骤中弹簧的压缩量应该为　　　　 ；

(4)若该同学在完成图乙实验的过程中，弹簧与桌子右边缘不垂直，用(3)问的方法计算得出的弹簧压缩量比实际　　　 (选填“偏大”、“偏小”或“没有影响”)。

答案、(1)(2分)　　 (2)(2分)

(3)(2分)　　 (4)(2分)偏小

241．(哈三中等四校联考2010届高三第一次模拟试题)一轻弹性材料AB可以被压缩，最大压缩量为10cm，某小组的同学为测定它压缩时能诸存的最大弹性势能，甲同学做了如下操作：

①在光滑木板上固定一挡板，使弹性材料的A端固定在竖直挡板上，另一端B不受力时刚好在木板边缘。再将此装置固定水平桌面上，且使B端在桌外(如图甲)，记下B在水平地面上的射影O。

②将一大小不计的小铁球靠在B端向A端压弹性材料，压缩量10cm，后将小球释放，使小球水平抛出，记下小球在地面上的落点P。

③测出相关物理量后进行计算。

(1)甲同学需要测量的物理量有　　　　　　　　　　　　　　　　　　　　

(2)用以上物理量表示弹性材料的最大弹性势能E_P　　　　　　　　　　　　

(3)乙同学采用了另一种方法用一测力计缓慢压B端，当压缩量为x₁时，测力计示数为F₁；压缩量为x₂时，示数为F₂；……然后以压缩量x为横坐标，测力计的示数F为纵坐标，描点后得到F-x图像如右图。则由图像可得该弹性材料的最大弹性势能为　　　　 J。

答案．(1)小球质量m，B与O的高度h，OP之间距离S

(2)

(3)3.4

240．(山东省青岛市2010届高三第一次模拟考试试题)利用电火花计时器验证机械能守恒定律的实验装置如图所示．在实验中，以下说法正确的是：　　　　　　　　　　　　

A．本实验的目的是验证纸带的机械能守恒

B．电火花计时器需使用交流电源

C．要知道重物在某时刻的动能，就需要测出重物的质量

D．实验前，用手提拉纸带使纸带上下移动，检验纸带与电火花计时器之间没有明显阻力，方可进行实验

答案：BCD

239．(山西省太原市2010届高三物理基础知识测试试题))均匀分布在地球赤道平面上空的三颗同步通信卫星，能够实现除地球南北极等少数地区外的“全球通信”．已知地球半径为R，地球表面的重力加速度为g，地球自转周期为T，求：

(1)同步卫星距地面的高度；

(2)三颗卫星中任意两颗卫星间的距离．

答案．(12分)

(1)在地面时　　 　　　 ①

　　 卫星在同步轨道时　 　　　 ②

　　 　　　　 ③

　 (2)两同步卫星间的距离　　 ④

　　 　　　　 ⑤

　　 评分标准：①②④式各3分，③式各2分，⑤式各1分。

高频考点五十　 验证机械能守恒

238．(浙江省温州市2010届高三下学期第一次适用性测理综试题)一小孩坐在长L=1.0m的长方形滑板上从光滑的直冰道上滑下，直冰道与水平面间的夹角θ=30°，在他下滑的过程中先后经过A、B两点，整个滑板通过A、B两点所用时间分别为t₁=0.2s、t₂=0.1s ，已知重力加速度为g=10m/s²，求滑板前端从A点运动到B点所需的时间。

解：根据牛顿第二定律，小孩与滑板下滑时的加速度大小为：　 ----1　　　 3分

方向沿斜面向下。

设滑板前端到达A、B两点时的速度大小分别为、，滑板前端在A、B两点之间的运动时间为。

由题意，根据运动学规律，有：

　　　　 -----------2　　　　　　　　 3分

　　　　 ------------3　　　　　　　　 3分

　　　　　 ----------- 4　　　　　　　　　 3分

联立1234式，可解得：

237．(甘肃省兰州一中2010届高三诊断考试试题(理综))(中国第一颗探月卫星“嫦娥一号”在西昌卫星发射中心成功升空，标志着中国航天正式开始了深空探测的新时代。已知月球半径约为地球半径的1/4，月球表面的重力加速度约为地球表面的l/6，地球半径为R_地=6.4×10³km，地球表面的重力加速度g=9.8m/s²。求月球的第一宇宙速度及绕月球飞行的卫星的最小周期是多少?(计算结果保留两位有效数字)

答案．(16分)解：(6分)

绕月球飞行的卫星，当r=R_月时卫星的周期最小，则：

　 (6分)

将

代入数据可得：(4分)
