24．(16分)

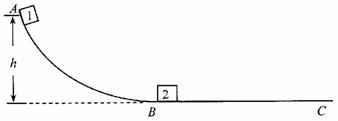

如图所示，AB为光滑圆弧轨道，BC是粗糙水平轨道，两轨道首尾平滑连接于B点。质量为M的物块2静置于水平轨道的左端B点。现把质量为肌的物块l从圆弧轨道h高处由静止释放，在下滑到圆弧轨道末端时与物体2发生正碰，碰后物块1恰能返回圆弧轨道高处，物块2在水平面上滑行距离d后停下，两物块可视为质点。

求：物块2与水平轨道间的动摩擦因数∥。

23．(10分)

在“验证动量守恒定律”的实验中，某同学实验步骤如下：

①用天平测出半径相同的两个小球质量m₁=40g，m₂=20g；

②用游标卡尺测出小球的直径D如甲图所示；

③调整斜槽末端水平；

④测出水平桌面距水平地面的高度h=0.9m；

⑤剧重锤线确定斜槽末端的水平投影点O：

⑥不放小球2让小球1从斜槽上A点由静止滚下，并落在水平地面上。重复多次，用尽可能小的圆把小球的所有落点圈在里面，其圆心就是小球落点的平均位置：把小球2放在斜槽前端边缘处的C点，让小球1从A点由静止滚下，使它们碰撞。重复多次，并使用同样的方法标出碰撞后两小球落点的平均位置。如图乙所示。

⑦用刻度尺分别测得各落点的平均位置到O点的距离为：OM=5.45cm，OP=20.50cm，ON=28.40cm

则：

　 (1)从甲图中可读出小球直径D= 　　　　cm；

　 (2)以上实验步骤中不必要的是　　　　 (填序号)；

　 (3)用题中给出的物理量符号表示动量守恒定律的式子应为　　　　 ；

　 (4)系统碰撞前总动量尸与碰撞后总动量P的百分误差=　　 %(保留两位有效数字)

22．(8分)

有一个纯电阻用电器，其电阻约为25Ω，试设计一个测量该用电器电阻的电路，要求用电器两端的电压变化范围尽可能地大。可选用的器材有：

　 电源：电动势为15V，内电阻为1.0Ω

电流表：量程0.6A，内阻R_A为0.50Ω

电压表：量程15V，内阻R_V为10kΩ

滑动变阻器：最大电阻值为10Ω

开关一个、导线若干。

　 (1)在右边的方框内画出实验电路原理图。

　 (2)某次测量中，电流表的示数为I，电压表的示数为U，考虑到电表内阻引起的系统误差，用测量量及电表内阻的符号写出计算用电器电阻值的表达式R_x=　　　　 。

21．如图所示为一束电场线，a、b为其中一条竖直电场线上的

两点，b两点的高度差为h。质量m、带电量为+q的小球

从a点由静止释放后沿电场线运动到b点时速度大小为，

则　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．a点的电势低于在b点的电势　　

　　　 B．小球在a点的电势能大于在b点的电势能　

　　　 C．质量为m、带电量为+2q的小球从a点由静止释放后沿电场线运动到b点时速度大小为

　　　 D．质量为m、带电量为-2q的小球从a点由静止释放后将在a、b间来回振动

第Ⅱ卷(非选择题，共174分)

　　 本卷共13题，考生务必用黑色碳素笔将答案答在答题卡上。答在试卷上的答案无效。

19．从地球上发射一颗受控卫星，其轨道可视为圆轨道，该卫星运行时距地面的高度等于地球半径，则　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．该卫星是地球的同步卫星

　　　 B．该卫星运行的加速度为地球表面重力加速度的一半

　　　 C．该卫星运行的速度一定大于7.9km／s而小于11.2km／s

　　　 D．要使该卫星到离地球更远的轨道运行，必须对卫星进行加速

　 20．如图所示，是一折射率为、半径为尺的半球形透明体。下方圆面区域内被一束半径为R的圆柱形光柱垂直于底面向上照射，则从上方可观察到透明体被照亮区域的截面半径为　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．R　　　　　　　　　　　　 B．

　 　　　 C．R　　　　　　　　 D．R

17．甲、乙两物体同时同地出发，它们的v-t图象

如图所示，则　　　　　　　　　　 (　　 )

　　　 A．甲、乙两物体在2s时相遇

　　　 B．相遇前甲、乙两物体间的最大距离为3m

　　　 C．前3s内，甲物体的平均速度大小为2m／s

　　　 D．2.5s时甲物体的加速度大小为1m／s²

　 18．如图所示，一列沿x轴正方向传播的简谐横波

在某时刻的波动图象，已知该时刻波刚好传到

P点，再经过0.1s，P点第一次到达波峰，以

下说法正确的是　　　　　　　　　 (　　 )

　　　 A．P点的振幅为10cm

　　　 B．波的频率为2.5Hz

　　　 C．Q点的起振方向沿y轴负方向

　　　 D．从该时刻起振动传到Q点所用的时间为1.4s

16．如图所示，在光滑水平面上有两个质量分别为m₁和m₂的(m₁>m₂)木块A和B，它们中间用轻弹簧连接。现用水平恒力F拉木块A使它们向左加速运动，稳定后弹簧的伸长量为x₁；若保持拉力大小为变，改为水平向右拉物体B，使它们一起向右加速运动，稳定后弹簧的伸长量为x₂，则　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．一定有

　　　 B．一定有

　　　 C．一定有

　 　　　 D．以上三种情况都有可能

15．对一定质量的气体(分子间的相互作用可忽略)，下列说法正确的是　　　　　　　 (　　 )

　　　 A．其内能等于气体内所有分子热运动的动能之和

　　　 B．若温度升高，气体内所有分子的速率都增大

　　　 C．若温度升高，气体压强必然增大

　　　 D．若压强不变，体积增大，气体一定从外界吸热

14．钍原子核天然衰变方程为：，已知衰变过程伴有射线产生。则(　　 )

　　　 A．该核衰变为衰变

　　　 B．该核衰变中的有质量亏损

　　　 C．新核X的核子数比核中的核子数多1个

　　　 D．放出的粒子是由原子核外 电子电离而来的

13．图1所示装置可组装成原电池或电解池。下列说法

不正确的是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若是原电池，电子由a极流出

　　　 B．a电极上可能发生反应2Cl^-2e^-=Cl₂↑

　　　 C．组装后的装置可用于制备氢氧化亚铁或氢氧化钠

　　　 D．若b作阳极，通电后，a电极附近呈红色
