23．(10分)某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。现从这些材料中选取两个待测元件，一是电阻R₀(约为2kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7V，允许最大放电电流为100mA)。在操作台上还准备了如下实验器材：

　　A．电压表V(量程4V，电阻R_V 约为4.0kΩ)

B．电流表A₁(量程100mA，电阻R_A1 约为5Ω)

C．电流表A₂(量程2mA，电阻R_A2 约为50Ω)

D．滑动变阻器R₁(0-20Ω，额定电流1A)

E．电阻箱R₂(0-999.9Ω，最小分度值0.1Ω)

F．开关S一只、导线若干

⑴为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图并选取了相应的器材(电源用待测的锂电池)，其设计或器材选取中有不妥之处，你认为应该怎样调整？　　　　　　　　 　　　　　　　　。

⑵在实际操作过程中，发现滑动变阻器R₁、电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

①请你在方框中画出实验电路图(标注所用器材符号)

②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式　　　　　　　　　　　　　 。

22.(8分)用双缝干涉测光的波长。实验装置如下图所示，已知单缝与双缝间的距离L₁=60mm，双缝与屏的距离L₂=700mm，单缝宽d₁=0.10mm，双缝间距d₂=0.25mm。用测量头来测量光屏上干涉亮条纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准屏上亮纹的中心，记下此时手轮上的读数，转动测量头，使分划板中心刻板对准另一条亮纹的中心，记下此时手轮上的读数。

分划板的中心刻线分别对准第1条和第4条亮纹的中心时，手轮上的读数如下图所示，则对准第1条时读数x₁=　　　 mm、对准第4条时读数x₂=　　　 mm，相邻两条亮纹间的距离△x=　　　　 mm，光的波长为　　　　 mm。

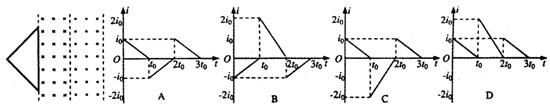

21. 如图所示，两匀强磁场分别分布在宽度均为a的相邻区域内，它们的磁感应强度大小相等，方向相反。现有一直角边边长为的等腰直角三角形导线框，从图示位置以水平向右的恒定速度穿越该场区，若以线框中逆时针方向为电流正方向，则下列图线中能正确描述该过程内线框中感应电流i与时间t的关系的是：

第Ⅱ卷

用0.5mm的黑色签字笔或黑色墨水钢笔直接答在答题卡上。答在试题卷上无效。

20．封有理想气体的导热气缸开口向下被细绳竖直悬挂，活塞下系有钩码P，整个系统处于静止状态，如图所示。若大气压恒定，系统状态变化足够缓慢。下列说法中正确的是：

　　 A. 外界温度升高，气体的压强一定增大 B. 外界温度升高，外界可能对气体做正功

　　 C. 保持外界温度不变，增加钩码质量，则气体内能不变，气体一定吸热。

　　 D. 保持外界温度不变，减小钩码质量，则细绳所受拉力一定减小，气体分子单位时间作用在活塞上的分子数一定减小。

19．一列沿x正方向转播的简谐波t=0时刻的波形如图所示，t=0.2s时C点开始振动，则：

A．t=0.3s，波向前传播了3m，质点B将到达质点C的位置

B．t=0.05s，质点A的速度方向向上

C．t=0到t=0.6s时间内，B质点的平均速度大小为10m/s

D．若同时存在另一列振幅0.5m，频率2.5Hz，沿x轴负方向传播的简谐波，则两列波相遇叠加的区域会出现干涉现象

18．如图所示为一理想变压器，原、副线圈的匝数比为n．原线圈接电压为u=U₀sinωt的正弦交流电，输出端接有一个交流电流表和一个电动机，电动机的线圈电阻为R．当输入端接通电源后，电动机带动一质量为m的重物匀速上升，此时电流表的示数为I，重力加速度为g，下列说法正确的是

A．电动机两端电压为IR　　 B．原线圈中的电流为nI

C．电动机消耗的电功率为　　

D．重物匀速上升的速度为

17.在四川汶川的抗震救灾中，我国自主研制的“北斗一号”卫星导航系统，在抗震救灾中发挥了巨大作用。北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。“北斗”系统中两颗工作星均绕地心O做匀速圆周运动，轨道半径为，某时刻2颗工作卫星分别位于轨道上的A、B两位置(如图所示)．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下判断中正确的是:

A．这2颗卫星的加速度大小相等，均为

B．卫星1向后喷气就一定能追上卫星2

C．卫星1由位置A运动到位置B所需的时间为

D．卫星1由位置A运动到位置B的过程中万有引力做功为零

16. 如图，轻杆A端用光滑水平铰链装在竖直墙面上，B端吊一重物P，并用水平绳结在墙C处，在水平向右力F缓缓拉起重物P的过程中杆AB所受压力的大小为N，水平绳BC受到的拉力的大小为T的变化情况是：

A．T变大　　　　 B．T变小　　　 C．N先变小再变大　　　　 D．N不变

15．处于激发状态的原子，在入射光的电磁场的影响下，从高能态向低能态跃迁，两个状态之间的能量差以辐射光子的形式发射出去，这种辐射叫做受激辐射。原子发生受激辐射时，发出的光子频率、发射方向等，都跟入射光子完全一样，这样使光得到加强，这就是激光产生的机理。那么，发生受激辐射时，产生激光的原子的总能量E_n、电势能E_p、电子动能E_k的变化情况是

A．E_p增大、E_k减小、E_n减小　　　 B．E_p减小、E_k增大、E_n减小

C．E_p增大、E_k增大、E_n增大　　　 D．E_p减小、E_k增大、E_n不变

14．如图，在圆筒中心放一平面镜，圆筒上点光源S₁发出的光经镜面反射在筒壁上形成光斑S₂，平面镜绕筒的中轴线以ω的角速度匀速转动时，点光源S₁在平面镜里的像的角速度和光斑S₂在平面镜里的像的角速度分别为：

A. 2ω；0　　　　 B. 2ω；2ω　　 C. 2ω；ω　　　 D. ω；ω
