3、若直线与直线平行，则实数a等于(　 　　)

A、　　　 B、　　　 C、　　　　　 D、

2、已知，若且，则实数m的值为( 　　)

A、－6　　　B、6　　　C、3　　　D、－3

1、已知集合，，若，则实数m的取值范围是(　 　　)　 A、　　 B 、　　　　 C、　　　　 D、

26．(本题共20分)有一xOy平面，在x<0的空间内，存在场强为E、与 y轴成θ角的匀强电场，如图所示。在第Ⅲ象限某处有质子源s，以某一初速度垂直于电场的方向射出质量为m、电荷量为q的质子。初速度的延长线与x轴的交点P的坐标为(-d，0)，质子射出电场时恰经过坐标原点O，并沿x轴正向进入x>0区域。 在x>0一侧有边界为圆形的匀强磁场，磁感应强度为B，方向垂直于xOy平面向外，边界某处与y轴相切。质子进入磁场被偏转，在射出磁场后垂直于电场方向回到x<0的区域。

　 (1)试求出质子的初速度v₀，并确定质子源s位置的坐标。

　 (2)圆形磁场的最小半径r。

　 (3)质子从射入磁场到再次回到x<0的电场区域所经历的时间t。

24．(16分)

如图所示为一种获得高能粒子的装置。环形区域内存在垂直纸面向外、大小可调的匀强磁场。M、N为两块中心开有小孔的极板，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零。粒子在电场中一次次被加速，动能不断增大，而绕行半径R不变(M、N两极板间的距离远小于R)。当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处，

(1)求粒子绕行n圈回到M板时的动能E_n；

(2)为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B的大小；

(3)求粒子绕行n圈所需总时间t_n。

25(18分)如图所示为放置在竖直平面内游戏滑轨的模拟装置，滑轨由四部分粗细均匀的金属杆组成，其中倾斜直轨AB与水平直轨CD长均为L＝3m，圆弧形轨道APD和BQC均光滑，BQC的半径为r＝1m，APD的半径为R＝2m，AB、CD与两圆弧形轨道相切，O₂A、O₁B与竖直方向的夹角均为q＝37°．现有一质量为m＝1kg的小球穿在滑轨上，以初动能E_k0从B点开始沿BA向上运动，小球与两段直轨道间的动摩擦因数均为μ＝，设小球经过轨道连接处均无能量损失．求：(g＝10m/s²，sin37°＝0.6，cos37°＝0.8)

(1)要使小球完成一周运动回到B点，求初动能E_K0至少多大；

(2)若小球以第一问E_k0数值从B出发，求小球第二次到达D点时的动能及小球在CD段上运动的总路程．

23．(10分)

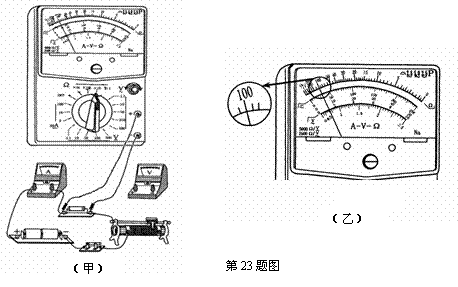

(1)(2分)A同学准备用伏安法测量一只未知阻值的电阻，部分接线完成后，B同学找来多用电表粗测其电阻，如图(甲)所示，请找出图示操作中的一个错误：　 ▲　 　．

　(2) (4分)A同学帮助B纠错后，选择了欧姆档×10倍率，测量的结果如图(乙)所示，请你读出其阻值大小为　 ▲　 ．为了使多用电表测量的结果更准确，该同学应将选择开关换到　 ▲　 挡．

(3) (4分)若再用“伏安法”测量该电阻，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你在答题卷上完成其余的连线．

22．(8分)

　 “探究功与物体速度变化的关系”的实验如图(甲)所示，当小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W． 当用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋伸长的长度都保持一致．每次实验中小车获得的速度由打点计时器所打的纸带测出．

(1)(2分)除了图中已有的实验器材外，还需要导线、开关、 　▲　 (填测量工具)和

　　 ▲　 电源(填“交流”或“直流”)．

(2)(3分)若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是　 ▲　 ．

A．橡皮筋处于原长状态　　　　　　　　　　 B．橡皮筋仍处于伸长状态

C．小车在两个铁钉的连线处　　　 　　　　　D．小车已过两个铁钉的连线

(3)(3分)在正确操作情况下，打在纸带上的点并不都是均匀的，如图(乙)所示．为了测量小车获得的速度，应选用纸带的　 ▲　 部分进行测量(根据下面所示的纸带回答，并用字母表示)．

21．如图，光滑斜面的倾角为，斜面上放置一矩形导体线框abcd，ab边的边长为l₁，bc边的边长为l₂，线框的质量为m，电阻R，线框通过细棉线绕过光滑的滑轮与重物相边，重物质量为M，斜面上ef线(ef平行底边)的右方有垂直斜面向上的匀强磁场，磁感应强度为B，如果线框从静止开始运动，进入磁场的最初一段时间是做匀速运动的，且线框ab边始终平行底边，则下列说法正确的是　　　　　　　　　　 (　　 )

　　 A．线框进入磁场前运动的加速度为

　　 B．线框进入磁场时匀速运动的速度为

　　 C．线框做匀速运动的总时间为

　　 D．该匀速运动过程产生的焦耳热为

　　 第Ⅱ卷(非选择题,　 共174分)

20．如图所示为一建筑工地为吊装材料用的卷扬机模型，可简化为:用原、副线圈的匝数比为n的理想变压器,给原线圈接电压为u=U₀sinωt的正弦交流电，输出端接有一个交流电流表和一个电动机，电动机的线圈电阻为R．当输入端接通电源后，电动机带动一质量为m的重物匀速上升，此时电流表的示数为I，重力加速度为g，下列说法正确的是　 (　 )

A．电动机两端电压为IR　　

B．原线圈中的电流为nI

C．电动机消耗的电功率为　　

D．重物匀速上升的速度为

19．如图所示，在倾角为的传送带上有质量均为m的三个木块1、2、3，中间均用原长为L、劲度系数为k的轻弹簧连接起来，木块与传送带间的动摩擦因数均为μ，其中木块1被与传送带平行的细线拉住，传送带按图示方向匀速运行，三个木块处于平衡状态．下列结论正确的是(　　　　 )

A．2、3两木块之间的距离等于

B．2、3两木块之间的距离等于

C．1、2两木块之间的距离等于2、3两木块之间的距离

D．如果传送带突然加速，相邻两木块之间的距离都将不变
