23．如图所示，长为L的轻质细杆OA，O端为转轴，固定于竖直墙壁上，A端绕接(固定)两条细绳，一绳栓重力为G的重物，另一绳跨过墙上的光滑小滑轮用力F拉，两绳子与杆的夹角为分别为α、β，则力F的大小为__________，现让杆缓慢逆时针转动的过程中，则杆的弹力大小变化情况是__________。(填“一直变大”“一直变小”“一直不变”“先变大后变小”或“先变小后变大”)

22．小球从空中自由下落，与水平地面相碰后弹到空中某一高度，其v-t图像如图所示，则由图可知碰撞瞬间速度的改变量为__________m/s，小球能弹起的最大高度为__________m。

21．如图为某保险箱控制电路的示意图，图中S₁、S₂相当于该保险箱的两把钥匙开关，分别由两个人来保管，被控制的电路是直接开启保险箱的开关。要求两个人同时闭合S₁、S₂才能开启保险箱，虚线框内应选用的逻辑门为___________门，符号为___________。

20．如图所示，电源电动势为E，内阻为r．当开关S闭合，滑动变阻器的滑片P位于中点位置时，三个小灯泡L₁、L₂、L₃都正常发光，且亮度相同，则(　　　　 )

(A)三个灯泡的额定功率相同

(B)三个灯泡的额定电压相同

(C)三个灯泡的电阻按从大到小排列是L₁、L₃、L₂

(D)当滑片P稍微向左滑动，灯L₁和L₃变亮，灯L₂变暗

第Ⅱ卷　 非选择题

19．用细长管做托里拆利实验，不小心混入一小气泡，如图，将水银柱分开一段，玻璃管最上部空间仍为真空，则(　　　　 )

(A)外界大气压强等于h₁+h₂水银柱产生压强

(B)外界大气压强小于h₁+h₂水银柱产生压强

(C)将玻璃管缓慢上提，水银柱间的气柱长度不变

(D)如果环境温度升高，水银柱间气柱长度不变

18．天文学家如果观察到一个星球独自做圆周运动，那么就想到在这个星球附近存在着一个看不见的星体──黑洞。星球与黑洞由万有引力的作用组成双星，以两者连线上某点为圆心做匀速圆周运动，那么(　　　　 )

(A)它们做圆周运动的角速度与其质量成反比 　

(B)它们做圆周运动的线速度与其质量成反比

(C)它们做圆周运动的半径与其质量成反比　 　　

(D)它们所受的向心力与其质量成反比

17．一带电小球在从空中的a点运动到b点的过程中，重力做功3J，电场力做功1J，克服空气阻力做功0.5J，则下列判断正确的是(　　　　 )

(A)在a点的动能比b点小3.5J　　　 (B)在a点的重力势能比在b点大3J

(C)在a点的电势能比在b点小1J　　 (D)在a点的机械能比在b点小0.5J

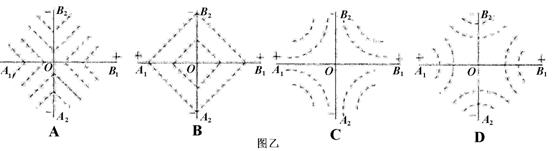

16．理论研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无限大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等(设电荷在相互作用时不移动)，图甲中直线A₁B₁和A₂B₂分别为带正电平面和带负电平面与纸面正交的交线，O为两交线的交点，则图乙中能正确反映等势面分布情况的是(　　　　 )

15．一小球在离地高H处从静止开始竖直下落，运动过程中受到的阻力大小与速率成正比，下列图像反映了小球的机械能E随下落高度h的变化规律(选地面为零势能参考平面)，其中可能正确的是(　　　　 )

14．蹦床是跳水运动员日常训练时的重要辅助器材。一个运动员从高处落到蹦床上后又被弹起到原高度，利用仪器测得该运动员从高处开始下落到弹回的整个过程中，运动速度随时间变化的图像如图所示，图中Oa段和cd段为直线。由图可知，运动员发生超重的时间段为(　　　　 )

(A)0-t₁ 　　　　(B)t₁-t₂　 　　　　

(C)t₂-t₄　 　　　(D)t₄-t₅
