1.线圈在匀强磁场中转动产生的交流电动势e＝10sin20πtV，则下列说法中正确的是　

①t＝0时，线圈平面位于中性面　

②t=0时，穿过线圈的磁通量为最大　

③t=0时，导线切割磁感线的有效速度最大　

④t=0.4 s时，e有最大值10V　

A.①②　　　　　　　　　　　　 B.②③　　　　　　　　　　　 C.③④　　　　　　　　　　　　 D.①③④　

[解析] 若从中性面开始计时，交流电动势瞬时表达式：e＝E_msinωt，该瞬时虽然穿过线圈的磁通量最大，但线圈两边的运动方向恰和磁场方向平行，不切割磁感线，电动势为零，当t=0.4 s时，e=0.　

[答案] A　

7.(2002年上海高考)按照有关规定，工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过 0.50 W/m². 若某一小型无线通讯装置的电磁辐射功率是1 W，那么在距离该通讯装置_______ m以外是符合规定的安全区域(已知球面面积为S=4πR²).　

[答案] 0.40　

●素质能力过关检测

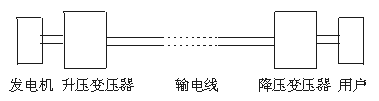

6.(2002年广东、广西、河南高考)远距离输电线路的示意图如下图13-4所示，若发电机的输出电压不变，则下列叙述中正确的是

图13-4

A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关　

B.输电线中的电流只由升压变压器原副线圈的匝数比决定　

C.当用户用电器的总电阻减少时，输电线上损失的功率增大　

D.升压变压器的输出电压等于降压变压器的输入电压　

[答案] C

5.(2001年全国高考)一个理想变压器，原线圈和副线圈的匝数分别为U₁和n₂，正常工作时输入和输出的电压、电流、功率分别为U₁和U₂、I₁和I₂、P₁和P₂.已知n₁＞U₂，则　

A.U₁＞U₂，P₁＜P₂　　　　　　　　　　　　　　　　　　　　 B.P₁＝P₂，I₁＜I₂　

C.I₁＜I₂，U₁＞U₂　　　　　　　　　　　　　　　　　　　　 D.P₁＞P₂，I₁＞I₂　

[解析] 因变压器为理想变压器，故有，P₁＝P₂，由题意知：n₁＞n₂，则U₁＞U₂，又因I₁U₁＝I₂U₂，所以I₁＜I₂，故BC选项正确.　

[答案] BC　

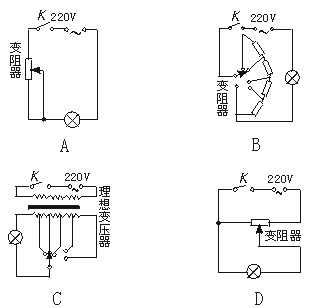

4.(1999年全国高考)如图13-3是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V，40 W”.当灯泡消耗的功率都调至20 W时，哪种台灯消耗的功率最小

图13-3

[解析] 由A、B、C、D四选项分析可知：C中理想变压器功率损耗为零，电源输出的总功率(台灯消耗功率)只有灯泡的功率20 W，而其他选项中，不论滑动变阻器是分压接法还是限流接法，滑动变阻器上总有功率损耗，台灯的消耗功率都大于20 W，故C项正确.

[答案] C　

3.(1998年全国高考)一理想变压器，原线圈匝数n₁＝1100，接在电压220 V的交流电源上，当它们对11只并联的“36 V，60 W”灯泡供电时，灯泡正常发光，由此可知该变压器副线圈的匝数n₂＝______，通过原线圈的电流I₁＝______　A.　

[解析] 灯泡正常发光说明U₂＝36 V，所以由得：　

n₂＝×1100＝180.　

由P₁＝U₁I₁＝P₂，　

所以I₁＝A＝3 A.　

[答案] 180　 3　

2.(2000年全国高考)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动.线圈匝数n=100.穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图13-2所示.发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E_m＝UωΦ_m，其中Φ_m为穿过每匝线圈磁通量的最大值.求串联在外电路中的交流电流表(内阻不计)的读数.　

图13-2

[解析] 从Φ-t图线看出Φ_m＝1.0×10^-2 Wb，T＝3.14×10^-2 s.已知感应电动势的最大值E_m＝UωΦ_m，又ω＝，故电路中电流最大值I_m＝＝2 A，交流电流表的示数是交流电的有效值，即I＝＝1.4 A .　

[答案] 1.4 A　

1.(1999年上海高考)某交流发电机产生的感应电动势与时间的关系如图13-1所示.如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别变为　

A.400 V，0.02 s

B.200 V，0.02 s　

C.400 V，0.08 s

D.200 V，0.08 s　

[解析] 从图中看出，该交变电流的最大值和周期分别是：E_m＝100 V，T＝0.04 s，而最大值E_m＝NBSω，周期T＝，当线圈转速加倍时，ω′＝2ω，故E_m′＝2E_m＝200 V，T′＝＝0.02 s，故B对.　

[答案] B　

12.在LC振荡电路中，电容C两端的电压U_C随时间变化的图象如图13-2-7所示，根据图象可以确定振荡电路中电场能最大的时刻为_______，在T／2-3T／4时间内电容器处于_______状态，能量转化情况是_______.　

[解析] 电容器两极板间电压最大时，电场能最大，由图可知电场能最大时刻为0，，T.在-T时间内，两极板间电压变小，电容器处于放电状态，电场能正转化为磁场能.

[答案] 0，，T　 放电　 电场能转化为磁场能

章末综合讲练　

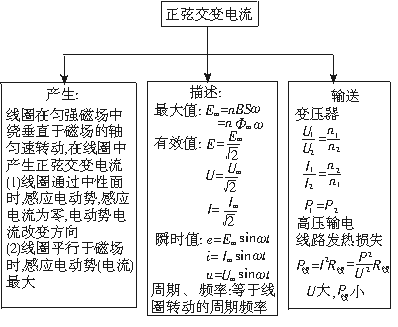

●知识网络

[PSY2，BP]

●高考试题　

11.LC振荡电路中，某时刻磁场方向如图13-2-6所示，则下列说法错误的是

图13-2-6

A.若磁场正在减弱，则电容器上极板带正电　

B.若电容器正在放电，则电容器上极板带负电　

C.若电容器上极板带正电，则线圈中电流正在增大　

D.若电容器正在放电，则自感电动势正在阻碍电流增大　

[解析] 若该时刻电容器上极板带正电，则可知电容器处于充电阶段，电流应正在减小，知A正确.若该时刻电容器上极板带负电，则可知电容器正在放电，电流正在增强，知B正确，由楞次定律知D亦正确.　

[答案] C
