14．(9分)某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：

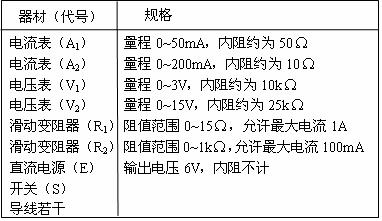

①为提高实验结果的准确程度，电流表应选用　　　　 ；电压表应选用　　　　　 ；滑动变阻器应选用　　　　　　　 。(以上均填器材代号)

②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。

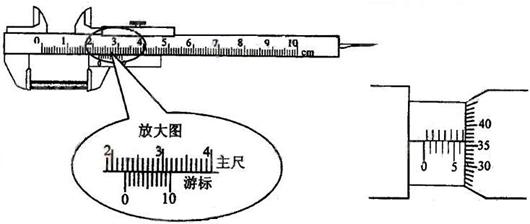

13．(4分)某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出=　　 　cm, =　　　

12．如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里。一个氢核从ad边的中点m沿着既垂直于ad边又垂直于磁场的方向，以一定速度射入磁场，正好从ab边中点n射出磁场。若将磁场的磁感应强度变为原来的2倍，其他条件不变，则这个氢核射出磁场的位置是

A．在b、n之间某点

B．在n、a之间某点

C．就从a点射出

D．在a、m之间某点

11．如图所示，实线表示在竖直平面内匀强电场的电场线，电场线与水平方向成α角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线l做直线运动，l与水平方向成β角，且α>β，则下列说法中错误的是(　)

　　　　　　　　　　　　　　　　　 A．液滴一定做匀变速直线运动　 　　B．液滴一定带正电

C．电场线方向一定斜向上　 　　　　D．液滴一定做匀速直线运动

10.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为

　　 A、、　　 B、、　　 C、、　　 D、、

9.在如图所示电路中，E为电源，其电动势E＝9.0 V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30 Ω；L为一小灯泡，其额定电压U＝6.0 V，额定功率P＝1.8 W；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S.然后将触头缓慢地向A方滑动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为(　)

　 A．10 Ω　 　 B．20 Ω　 　 C．15 Ω　 　 D．5 Ω

8．2009年5月，航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆轨道Ⅱ，B为轨道Ⅱ上的一点，如图所示，关于航天飞机的运动，下列说法中错误的是

(A)在轨道Ⅱ上经过A的速度小于经过B的速度

(B)在轨道Ⅱ上经过A的动能小于在轨道Ⅰ上经过A 的动能

(C)在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期

(D)在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度

7．探测器绕月球做匀速圆周运动，变轨后在周期较小的轨道上仍做匀速圆周运动，则变轨后与变轨前相比

A.轨道半径变小　　　　 B.向心加速度变小

C.线速度变小　　　　　 D.角速度变小

6．如图所示，A、B两物体叠放在一起，以相同的初速度上抛(不计空气阻力)。下列说法正确的是

A. 在上升和下降过程中A对B的压力一定为零

B. 上升过程中A对B的压力大于A对物体受到的重力

C. 下降过程中A对B的压力大于A物体受到的重力

D. 在上升和下降过程中A对B的压力等于A物体受到的重力

5．一个25 kg的小孩从高度为3.0 m的滑梯顶端由静止开始滑下，滑到底端时的速度为2.0 m/s.取g＝10 m/s²，关于力对小孩做的功，以下结果正确的是(　)

A．合外力做功50 J　 　　　　B．阻力做功500 J　

C．重力做功500 J　 　　　　D．支持力做功50 J
